1005-001 13 Key No. P AR T No. P AR T NAME Q’ty REMARKS New Code 312 6301746326 SHAFT 1 1 1 932B--010-012 213A1637 314 6301746241 BRACKET(TOGGLECLAMP-BASE) 1 1 1 932B--010-014 21 1FE527 315 6301746258 BRACKET(SENSOR) 1 1…
1005-001
12
See Fig. B-3
Key No.206
356
390
3A7
3A2
378
314
3A7
3A2
396
321
342
361
343
316
333
331
333
315
386
3A1
3A6
374
399
3A4
371
398
3A3
388
374
3A1
3A6
376
3A0
3A5
376
3A0
3A5
374
360
399
3A4
319
327
320
329
329
357
397
397
363
363
312
328
334
323
328
386
3A1
3A6
385
3A1
395
3A1
309
394
3A6
治具本体部
JIG MAIN BODY SECTION
Fig. B-4
フィーダクランプ部
Feeder Clump Section
1005-001
13
Key No. PART No. PART NAME Q’ty REMARKS New Code
312 6301746326 SHAFT 1 1 1 932B--010-012 213A1637
314 6301746241 BRACKET(TOGGLECLAMP-BASE) 1 1 1 932B--010-014 211FE527
315 6301746258 BRACKET(SENSOR) 1 1 1 932B--010-015 211FE528
316 6301746265 BRACKET 1 1 1 932B--010-016 211FE529
319 6301258676 SHAFT 1 1 1 932B--010-019 213A1039
320 6301740508 SPRING,FLAT 1 1 1 932B--010-020 222Q0214
321 6301740515 BLOCK 1 1 1 932B--010-021 211G6245
323 6301266756 PLATE 1 1 1 932B--010-023 211D9584
327 6301258645 BLOCK 1 1 1 932B--010-027 211G3453
328 6301246239 SPACER 2 2 2 932B--010-028 211E0863
329 6301266930 SPACER 2 2 2 932B--010-029 211E0871
331 6301258638 BRACKET 1 1 1 932B--010-031 211F8241
333 6301258607 BLOCK 2 2 2 932B--010-033 211G3451
334 6301246253 SPRING,COMP 1 1 1 932B--010-034 222M1298
342 6301059167 CORD 1 1 1 932B--010-072 0W202041
343 6301729657 ASSY,SWITCH,MICRO 1 1 1 932B--010-073 0S1E0005
356 6301741154 CLAMP 1 1 1 932B--010-106 226H0086
357 6301741161 CAM FOLLOWER 1 1 1 932B--010-107 222H0164
360 6301275956 BOLT 2 2 2 932B--010-110 221E0298
361 6300022339 SPRING,COMP 1 1 1 932B--010-111 222M0636
363 6301741178 BUSH,BEARING 2 2 2 932B--010-113 222A0169
371 4111129001 SCR PAN 2X10 2 2 2 932B--010-201 221E0479
374 6300007510 BOLT,HEX-SCT 9 9 9 932B--010-204 221A0006
376 6300007626 BOLT,HEX-SCT 5 5 5 932B--010-206 221A0017
378 6300007879 BOLT,HEX-SCT 4 4 4 932B--010-208 221A0042
379 6300007640 BOLT,HEX-SCT 1 1 1 932B--010-209 221A0019
385 6300007763 BOLT,HEX-SCT 2 2 2 932B--010-215 221A0031
386 6300007770 BOLT,HEX-SCT 6 6 6 932B--010-216 221A0032
388 6300007800 BOLT,HEX-SCT 4 4 4 932B--010-218 221A0035
390 6300007886 BOLT,HEX-SCT 4 4 4 932B--010-220 221A0043
394 4111410307 NUT HEX 4 1 1 1 932B--010-224 221F0082
395 4111410505 NUT HEX 5 1 1 1 932B--010-225 221F0085
396 4111410703 NUT HEX 6 4 4 4 932B--010-226 221F0087
397 4110007508 RING C 15 2 2 2 932B--010-227 221K0079
398 4111412608 WASHER SPR 2 2 2 2 932B--010-228 221H0277
399 4111412806 WASHER SPR 3 8 8 8 932B--010-229 221H0281
3A0 4111412905 WASHER SPR 4 5 5 5 932B--010-230 221H0284
3A1 4111416705 WASHER SPR 5 13 13 13 932B--010-231 221H0287
3A2 4111413001 WASHER SPR 6 8 8 8 932B--010-232 221H0289
3A3 4111416903 WASHER V 2X5X0.3 2 2 2 932B--010-233 221H0308
3A4 4111413902 WASHER V 3X7X0.5 8 8 8 932B--010-234 221H0312
3A5 4111414008 WASHER V 4X9X0.8 5 5 5 932B--010-235 221H0315
3A6 4111414107 WASHER V 5X10X1 12 12 12 932B--010-236 221H0318
3A7 4111414305 WASHER V 6X12.5X1.6 8 8 8 932B--010-237 221H0320
JG-0209
JG-0209E
JG-0209J
B-4
1005-001
14
MUX10F
1X
2Y
X16
X1
S01
X2
X3
453
451
452
461
491
492
454
481
471
472
See Fig.B-2
Key No.143
See Fig.B-4
Key No.342
See Fig.B-1
Key No.51
See Fig.B-4
Key No.343
See Fig.B-2
Key No.142
See Fig.B-2
Key No.141
See Fig.B-3
Key No.206
治具本体部
JIG MAIN BODY SECTION

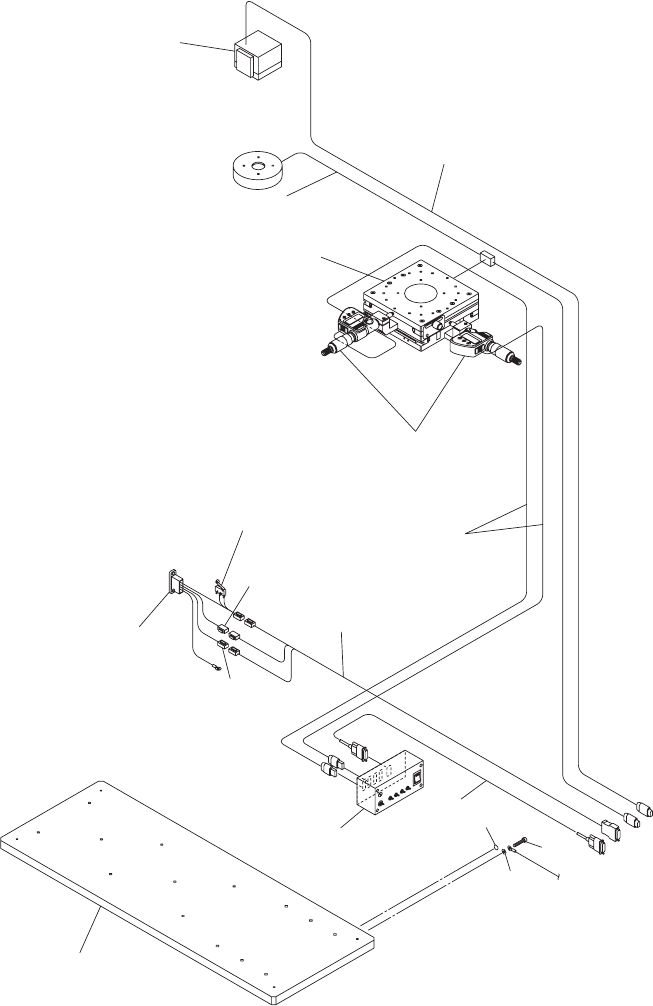

Fig. B-5
ケーブル部
Cable
