3 Produktbeschreibung Andockstation für BE-Wagen SIPLACE SX 3.2 T echnische Daten Bedienungsa nleitung 18 3.2.1 Abmessungen mit a ngedocktem BE-W agen 654 801,5 178 1 2 Abb. 3 - 3 Andockstation SIPLACE SX mit angedockt…
17
Andockstation für BE-Wagen SIPLACE SX 3 Produktbeschreibung
Bedienungsanleitung 3.2 Technische Daten
3.2 Technische Daten
1
2
3
801,5
859
889
909
Höhe bis Zentrier-
(1) Druckluftanschluss
(2) CAN-Bus-Anschluss
(3) Stromversorgungsanschluss
1038

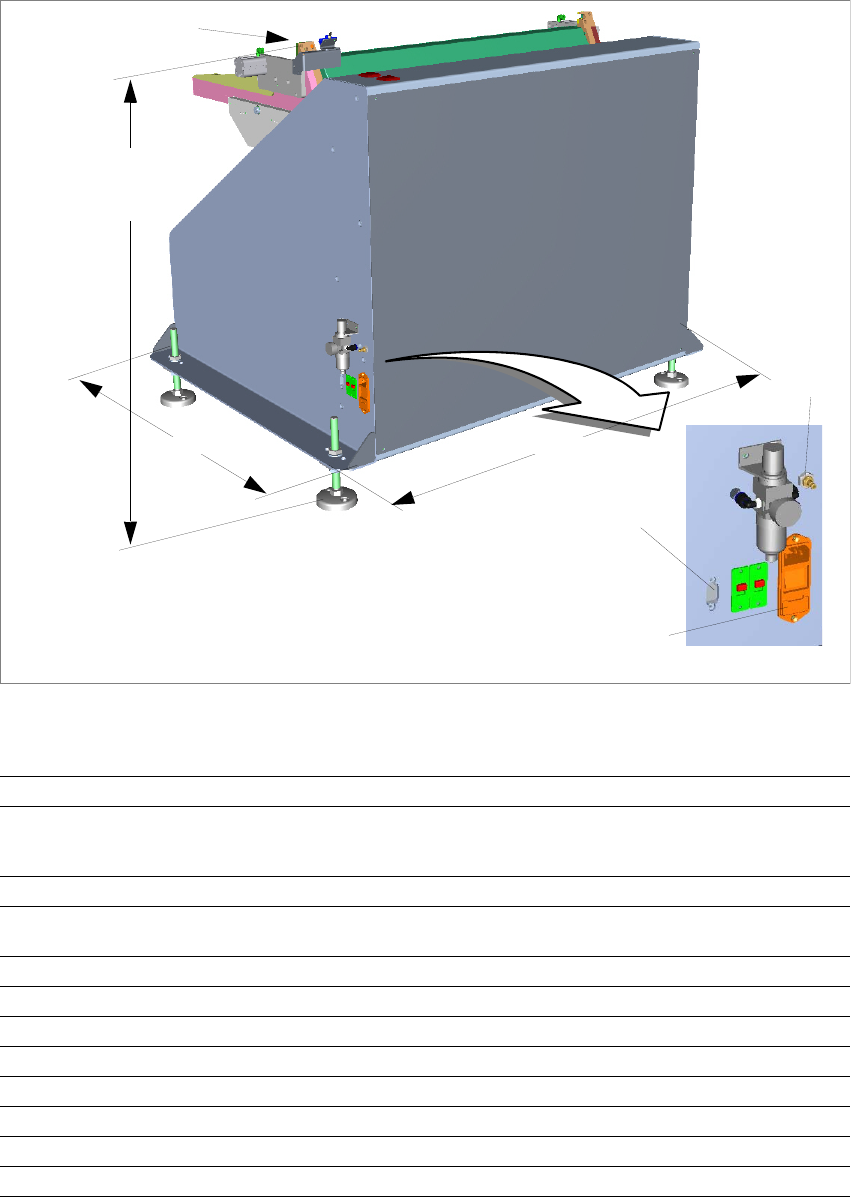

Abb. 3 - 2 Andockstation SIPLACE SX - Abmessungen in Millimeter, Anschlussstellen
Länge x Breite 801,5 mm x 1038 mm
Höhe (bis Zentrierstift) 859 mm bei 900 mm LP-Transporthöhe
889 mm bei 930 mm LP-Transporthöhe
909 mm bei 950 mm LP-Transporthöhe
Gewicht 105 kg
Druckluftanschlusswerte p
min
0,5 MPa (5,0 bar)
p
max
1,0 MPa (10,0 bar)
Druckluftanschluss Kupplungsstecker KS 2-M5-A
Durchfluß 5 Nl/min
a
a. Unter atmosphärischen Normalbedingungen bei 20°C und 1013 hPa
Anschlussspannung 88 - 264 V~
Anzahl Adern / Phasen 3 / 1
Frequenz max. 63 Hz
Nennstrom max. 2 A
Leistung 0,23 kW
Absicherung 2 x 8 A
3 Produktbeschreibung Andockstation für BE-Wagen SIPLACE SX
3.2 Technische Daten Bedienungsanleitung
18
3.2.1 Abmessungen mit angedocktem BE-Wagen
654 801,5
178
1
2
Abb. 3 - 3 Andockstation SIPLACE SX mit angedocktem BE-Wagen - Maße in Millimeter
(1) BE-Wagen
(2) Andockstation
19
Andockstation für BE-Wagen SIPLACE SX 3 Produktbeschreibung
Bedienungsanleitung 3.3 Transportsicherung
3.3 Transportsicherung
Nach dem Auspacken und vor der Inbetriebnahme sind die Transportsicherungen an der Andock-
station zu entfernen.
1
2
3
Abb. 3 - 4 Transportsicherungen
(1) 2x Wellentransportsicherung an der Hubachse
(2) 4x Wangentransportsicherung
(3) Aufbewahrungsplatz für Transportsicherung (1)
Um die Transportsicherung (1) lösen zu könne müssen
Sie
die hintere Abdeckeung entfernen. Die
Transportsicherung (1) ist zu lösen und locker am Aufbewahrungsplatz (3) zu befestigen. Die Ab-
deckung ist wieder zu montieren.
Zum entfernen der Transportsicherung (2) schneiden Sie mit einem geigneten Werkzeug die vier
ro
ten Kabelbinder durch.
