第 6 章 编辑辅助功能 6-130 6.6.3 重新查找 重新查找是将程序中的元件数据 、吸取数据、图像数据，从数据库、或固定信息中 再次查找，更新程序中的数据。 ● 单击[重新查找]后，出现下列对话框。 图 6.6-8 确认修改角度的信息 确定 全面修改吸取角度。 取消 不修改吸取数据设定的角度。
第 6 章 编辑辅助功能
6-129
③［查找］按钮
按下[查找]按钮，则出现下列查找对话框。
请设定查找条件，按［查找全部］或者［单个查找］后，便可查找元件数据库里的数据。

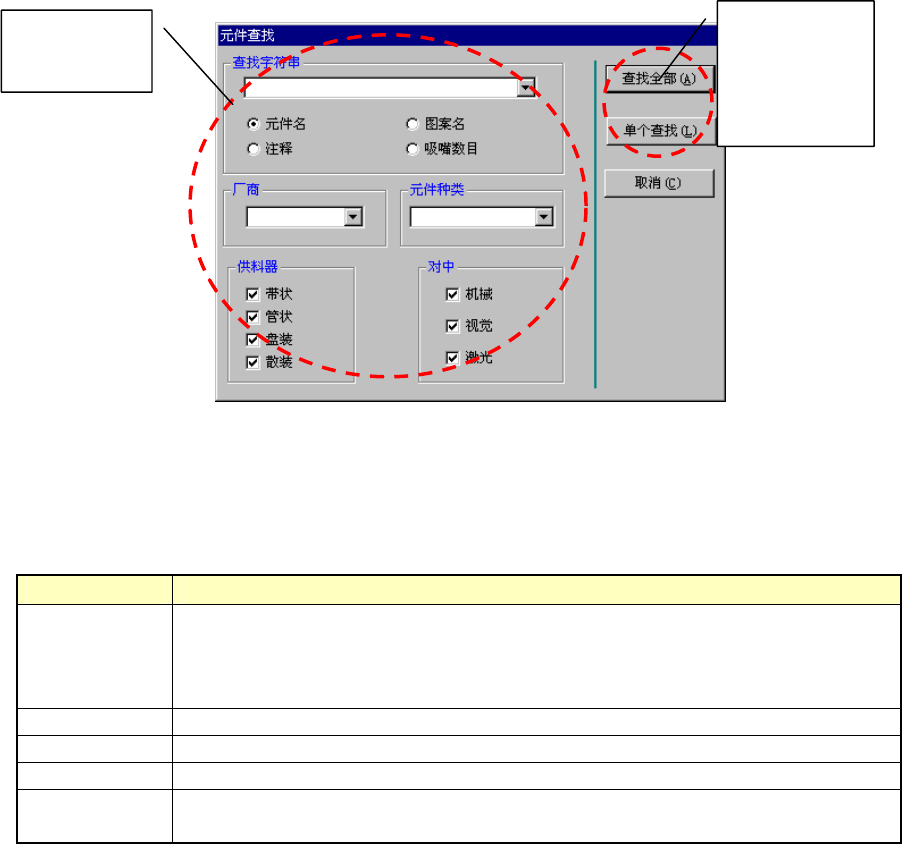

图 6.6-7 查找对话框
④查找条件
在查找条件项目中设定内容，作为查找条件。
项目 内容
查找字符串 用按钮指定元件名、涂层类型名、注释、吸嘴数目。
指定元件名、涂层类型名、注释时，查找内容中包括字符串数据。
指定吸嘴号码时，可以使用逗点：如 101,103；或者使用-符号，如：101-105（意
为 101～105 为止）。
厂商 选择已经注册的厂商。
元件种类 选择已经注册的元件种类。
供料器 指定元件供应装置。可以选择多项。
定心 指定定心种类。可以选择多项。选择多项时，只要有一种定心符合设定，即可满
足条件。
⑤查找全部按钮
显示满足查找条件的所有数据。
⑥单个查找按钮
将光标移到第一个满足查找条件的数据行。
按［取消］键，返回[命令表列]表画面。
①设定查找
条件
②按下［查找
全部］或者［单
个查找］
第 6 章 编辑辅助功能
6-130
6.6.3 重新查找
重新查找是将程序中的元件数据、吸取数据、图像数据，从数据库、或固定信息中
再次查找，更新程序中的数据。
● 单击[重新查找]后，出现下列对话框。
图 6.6-8 确认修改角度的信息
确定 全面修改吸取角度。
取消 不修改吸取数据设定的角度。
第7章 生产准备
7-1
7 生产准备
7.1 生产准备操作流程
基板生产前需要进行的准备工作流程，如下图所示。
..
搬送レール幅調整
基板固定方法
外形基準穴基準
ストッパ位置調整
センタリングピン
位置調整
サポートピン配置
基準ピン／従動ピン
位置設定
外形基準位置設定
開始
終了
サポートピン配置
ストッパ位置調整
表 7.1-1 生产准备流程图
7.2 基板的设置
基板的固定（定心）方法有使用 Y 钳夹马达（中央基板宽度调整马达）
*1
的外形基准和使用定
心销的销基准（选装项）两种。
下面，对使用「生产」的简易准备功能对话框[传送]→[个别控制]
* ２
进行设置的方法
，加以
说明。
*1 在销基准也可使用 Y 钳夹马达，但比起外形基准，移动量要小得多。
*2 生产的简易准备功能操作方法如下：
依次选择[生产]→[生产支援]菜单 →[简易准备]→[传送]标签→[个别控制] 按钮，操作传
送准备工作画面。有关个别控制的详细说明，请参见第 10 章 手动控制。
注意： 启动[生产]时，需要读取生产程序。
开始
调整传送轨道宽度
孔基准
外形基准
调整挡块位置
调整挡块位置
调整定心销位置
配置支撑销
配置支撑销
设置基准针
/
从动针
设置外形基准位置
退出
