Hella Transportumbau (00166269-01)
Ausgabe 09/2006
20
7

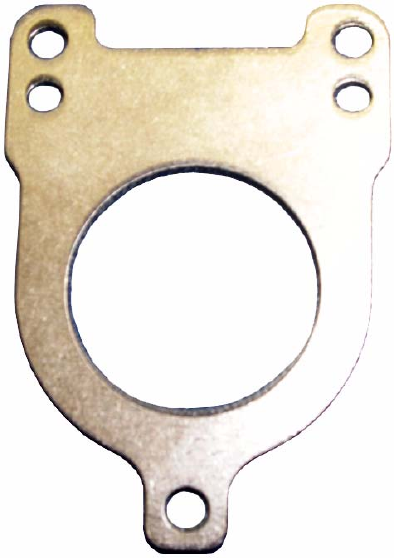

Abb. 7.10 - 3 Distanzblech für Antriebe
7
Mit modifiziertem Transport können auch Keramiksubstrate sowie Standardleiterplatten (F4) ver-
arbeitet werden. Eine Rückrüstung wird somit nicht erforderlich. 7
7
Hella Transportumbau (00166269-01)
Ausgabe 09/2006
21
8 Mögliche Fehlerursachen
a) Sammlung der Einzelnutzen vor der SIPLACE erfolgt nicht. 8
Zur gleichzeitigen Verarbeitung von vier Substraten auf Aluträgern (Combined PCB) ist es not-
wendig, die Nutzen vor den SIPLACE Automaten in einem zusätzlichen Transportband zu sam-
meln. Werden die Nutzen bereits getrennt übergeben, so sorgt eine Nachlaufzeit des
Mittenbandes verbunden mit mechanischen Stoppern für das Sammeln der Nutzen im Bestück-
bereich. Da die Nachlaufzeit nicht beliebig hoch eingestellt werden kann (zu hohe Nebenzeiten),
können nicht beliebig große Abstände reguliert werden. In diesem Fall stoppt die Maschine mit
Markenfehler, die Boards müssen abgebrochen werden. 8
8

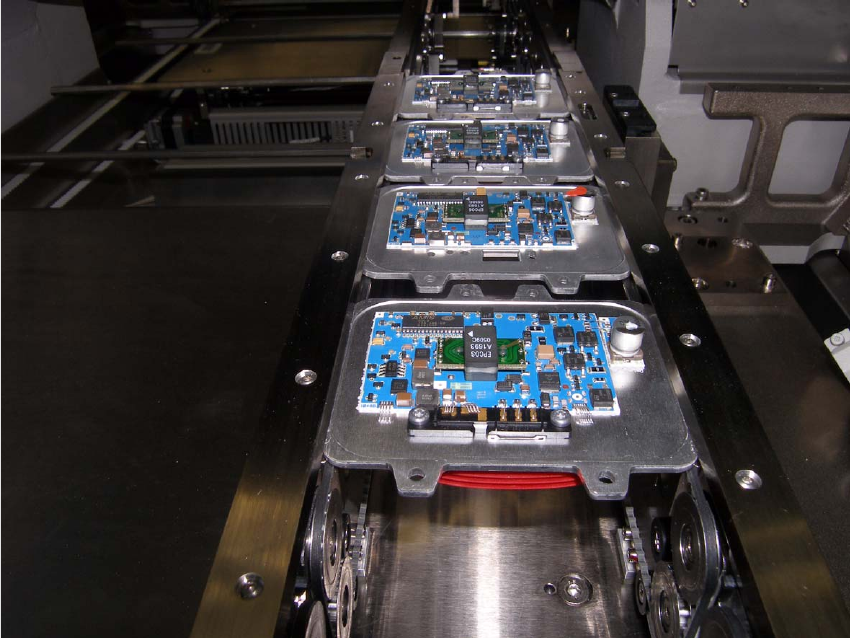

Abb. 8.10 - 1 Fehlerbild Sammlung der Leiterplatten ist nicht erfolgt
8
8
8
8
Hella Transportumbau (00166269-01)
Ausgabe 09/2006
22
b) Durch manuelle Eingriffe werden die Einzelnutzen versehentlich übereinander geschoben 8
Hierbei werden die Nutzen übereinander geschoben in den Bestückbereich der Maschine trans-
portiert, eine Vereinzelung kann in der SIPLACE nicht stattfinden. 8
Es stellt sich das gleiche Fehlerbild wie bei a) ein, die Leiterplatten müssen abgebrochen wer-
den. 8
8
8
8

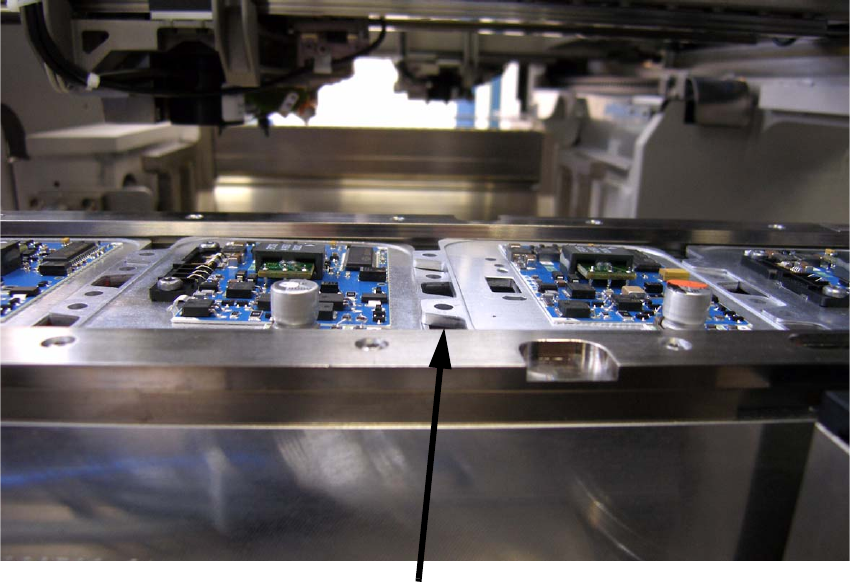

Übereinandergeschobene Nutzen
