1 Einleitung

1.1 Sicherheitshinweise

Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Gantry Modularity Portalmodularität 05/2020 9

VORSICHT

Datenverlust!

Um Datenverlust zu vermeiden, schalten Sie die Maschine - außer in Notfällen – erst nach

folgenden Kriterien aus:

► Die Maschine hat die Datenübertragung von Maschinen-, Rüstungs- und Nutzendaten

beendet.

► Die Maschine hat die LP-Bearbeitung beendet.

► Die Maschine hat die Hochlaufphase beendet.

Hauptschalter ausgeschaltet – aber Maschine am Netz angeklemmt

GEFAHR

Lebensgefahr durch Spannungen!

Unsachgemäßer Umgang mit der Maschine kann zu Tod oder schwerer Körperverletzung

sowie erheblichem Sachschaden führen.

Trotz ausgeschaltetem Hauptschalter führen folgende Komponenten noch lebensgefähr-

liche Spannungen an der Stromversorgung:

► Netz-Anschlussklemmen

► L1, L2 und L3 des Hauptschalters S1

► Servicesteckdose X98 (wenn vorhanden)

► Nach Ausschalten des Hauptschalters führt die Schütz-Sicherheitsabschaltung (CSB)

noch fünf Minuten lang Spannung.

► Die Farbe aller Einzeladern, die auch bei ausgeschaltetem Hauptschalter Strom

führen, ist orange.

Abb.1: Stromversorgungseinschub (SIPLACESX1/

SX2V3, SMPS)

1. Hauptschalter (S1)

2. Messpunkte

3. Netz-Anschlussklemmen (X94) für das

Netzversorgungskabel

Hauptschalter ausgeschaltet – Maschine vom Netz abgeklemmt

GEFAHR

Lebensgefährliche Spannungen im Stromversorgungseinschub!

Am Stromversorgungseinschub befinden sich Komponenten (Kondensatoren), welche auch

in ausgeschaltetem Zustand der Maschine und mit gezogenem Netzstecker noch für ca.

fünf Minuten lang lebensgefährliche Spannungen führen können.

► Warten Sie mindestens fünf Minuten bevor Sie Arbeiten am Stromversorgungsein-

schub durchführen.

► Nur Servicetechniker der ASM Assembly Systems GmbH & Co. KG bzw. bei ASM

geschulte Servicetechniker des Betreibers dürfen Arbeiten an der Stromversorgung

und der Schütz-Sicherheitsabschaltung (CSB) durchführen.

1 Einleitung

1.1 Sicherheitshinweise

10 Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Gantry Modularity Portalmodularität 05/2020

Druckluftverhältnisse in der Maschine nach Abschalten des Hauptschalters

Beim Ausschalten des Hauptschalters oder Ausfall der Netzversorgung für die Maschine schließt

das elektrisch gesteuerte Hauptventil der Drucklufteinheit. Der Druck fällt innerhalb von fünf Sekun-

den auf 0 MPa (0bar) ab.

1.1.4 Sicherheitshinweise zur Druckluftversorgung

VORSICHT

Verletzungsgefahr durch Druckluft!

Es besteht Verletzungsgefahr beim Abziehen von Druckluftleitungen.

► Ziehen Sie niemals Druckluftleitungen ab, welche unter Druck stehen.

VORSICHT

Längere Unterbrechung der Druckluft kann Beschädigungen hervorrufen.

Bei eingeschalteter Maschine dürfen Sie die Druckluftzufuhr mit dem Absperrhahn maximal

30Minuten unterbrechen.

► Brauchen Sie für die Arbeiten am Pneumatiksystem länger, so müssen Sie die

Maschine am Hauptschalter ausschalten und diese von der Druckluftversorgung tren-

nen.

1.1.5 Sicherheitshinweise zu Arbeiten am Schneidgerät

WARNUNG

Bei Arbeiten im Bereich des Schneidgerätes besteht Verletzungsgefahr.

Wenn Sie Arbeiten im Bereich des Schneidgeräts durchführen, dann fahren Sie die

BE‑Wagen aus der Maschine und trennen Sie die Maschine von der Netz- und Druckluft-

versorgung.

► Warten Sie so lange, bis der Betriebsdruck auf 0 MPa abgesunken ist.

► Sichern Sie die Maschine gewissenhaft gegen unbefugtes Wiedereinschalten.

► Greifen Sie nicht in das Schneidgerät.

VORSICHT

Bei Arbeiten am Schneidgerät besteht Verletzungsgefahr.

Setzen Sie das ausgebaute Schneidgerät niemals auf Ihrem Körper (z.B. Knie, Ober-

schenkel) ab. Stellen Sie auch nicht Ihre Füße darunter.

► Tragen Sie feste Schutzhandschuhe.

► Nehmen Sie beim Aus- und Einbau das Schneidgerät nur links und rechts außen.

1.1.6 Sicherheitshinweise zum Portal

VORSICHT

Beim Verschieben des Portals kann der Bestückkopf beschädigt werden.

Beachten Sie beim Verschieben des Portals unbedingt folgende Punkte:

► Verschieben Sie das Portal niemals, indem Sie mit den Händen gegen den Bestück-

kopf drücken.

► Verschieben Sie das Portal niemals, wenn die Z-Achse abgesenkt ist.

1 Einleitung

1.2 Was vor Beginn der Arbeiten zu tun ist...

Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Gantry Modularity Portalmodularität 05/2020 11

1.2 Was vor Beginn der Arbeiten zu tun ist...

Aufgabe und Zweck

Bevor Sie an der Maschine Instandhaltungs-, Umbau- oder Servicearbeiten in irgendeiner Form

ausführen, müssen Sie diese, so nicht anders beschrieben, gegen Wiedereinschalten sichern und

dazu entsprechende Warnschilder anbringen. Wenn ein Ausschalten der Maschine nicht nötig oder

möglich ist, dann wird dies explizit beschrieben.

Wenn Sie sich an die nachstehend beschriebene Vorgehensweise halten, ist eine Verletzungs-

gefahr für Mitarbeiter ausgeschlossen.

HINWEIS

Zusätzliche Sicherheitsmaßnahmen

Dieses Verfahren beinhaltet die Mindestanforderungen, die an das Verfahren zum Verrie-

geln bzw. Anbringen von Warnschildern an der Maschine bei Instandhaltungs- und Service-

arbeiten gestellt werden. Zusätzliche Sicherheitsmaßnahmen, die nötig sind, um die Arbeit

sicher zu beenden, können von der Arbeitssicherheit, dem Sicherheitsbeauftragten, dem

Sicherheitskommittee und der Gesundheitsabteilung spezifiziert werden.

Beschreibung

Halten Sie sich immer an die nachstehend beschriebene Vorgehensweise, wenn Sie die Energie in

der Maschine freischalten, regeln oder freisetzen wollen.

► Benachrichtigen Sie alle betroffenen Mitarbeiter.

► Schalten Sie die Maschine und alle Zusatzgeräte ab. Führen Sie das normale Abschalt-

verfahren durch:

ð Drücken Sie den STOPP-Taster.

ð Fahren Sie den Stationsrechner herunter.

ð Schalten Sie die Maschine am Hauptschalter aus.

► Trennen Sie die Maschine von allen Stromquellen:

ð Unterbrechen Sie die Druckluftzuführung.

ð Unterbrechen Sie die Netzversorgung.

► Verriegeln Sie die Anlagen.

ð Bringen Sie überall ein Schloss an, wo dies möglich ist.

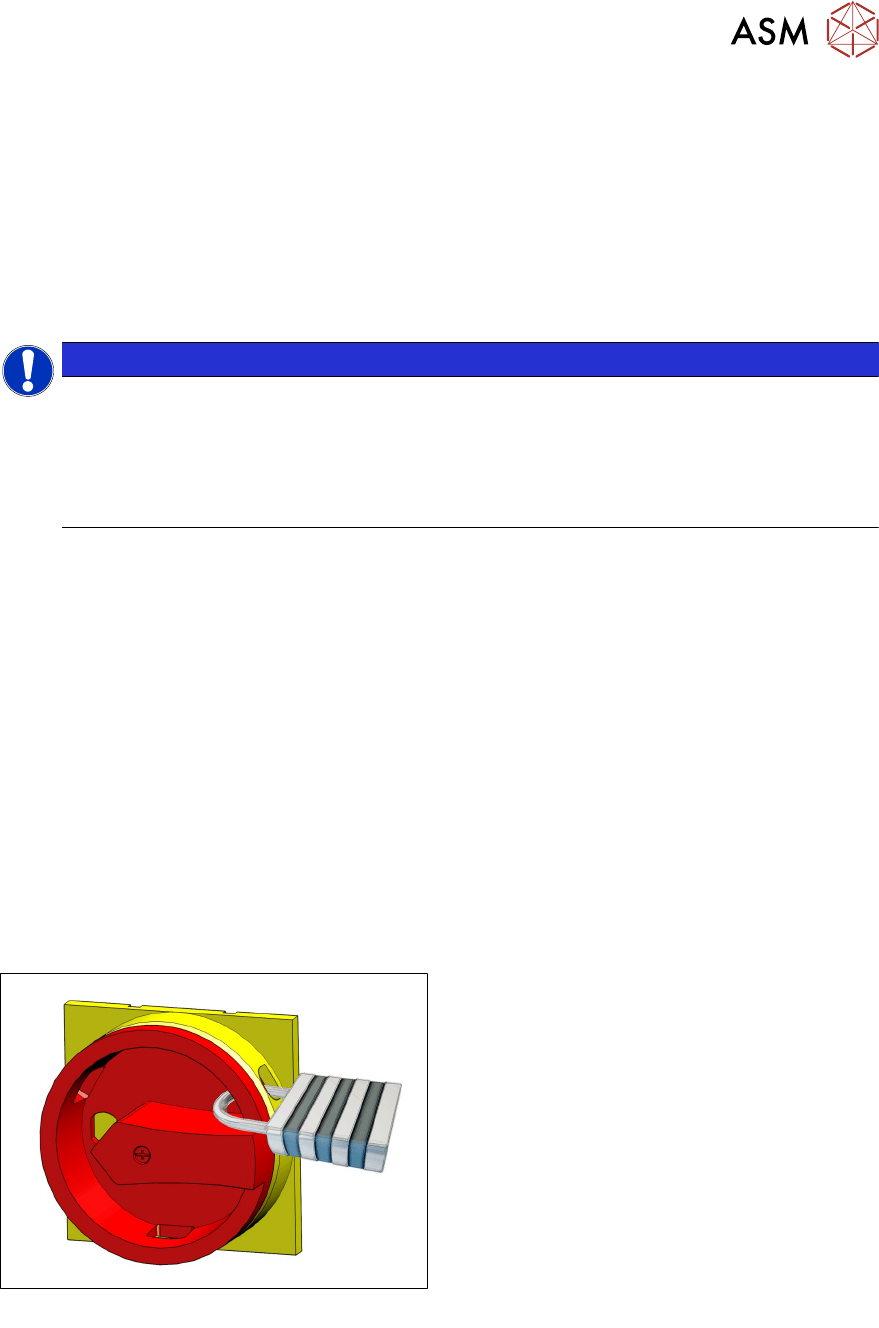

Abb.2: Schloss am Hauptschalter anbringen

Hauptschalter sichern

► Sichern Sie den Hauptschalter mit einem

Vorhängeschloss.
