2 Kurzbeschreibung 2.1 Überblick Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Gantry Modularity Portalmodularität 05/2020 25 2.1.5 Zusätzliche Arbeiten 2.1.5.1 Anschlagspuffer Beim Upgrade einer SIPLACE SX…
2 Kurzbeschreibung
2.1 Überblick
24 Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Gantry Modularity Portalmodularität 05/2020
SIPLACE SX2

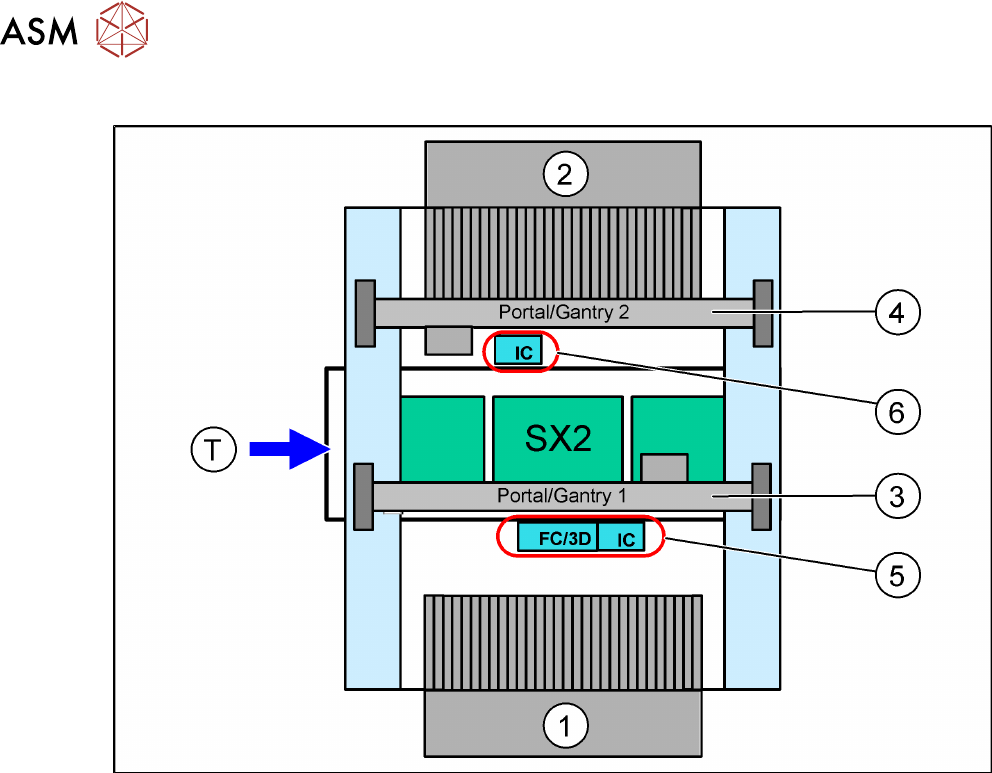

Abb.8: Stationäre Kameras an der SIPLACE SX2
1. Stellplatz 1 in äußerer Position
2. Stellplatz 2 in äußerer Position
3. Portal 1
4. Portal 2
5. IC-Kamera und/oder FC-Kamera/3D-Koplan-Modul (Stellplatz1)
Es kann nur entweder eine FC-Kamera oder ein 3D-Koplan-Modul eingebaut werden!
6. IC-Kamera (Stellplatz2)
2 Kurzbeschreibung
2.1 Überblick
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Gantry Modularity Portalmodularität 05/2020 25
2.1.5 Zusätzliche Arbeiten
2.1.5.1 Anschlagspuffer
Beim Upgrade einer SIPLACE SX1 zu einer SIPLACE SX2 oder einem Downgrade zu einer
SIPLACE SX1 müssen die Anschlagspuffer getauscht werden.

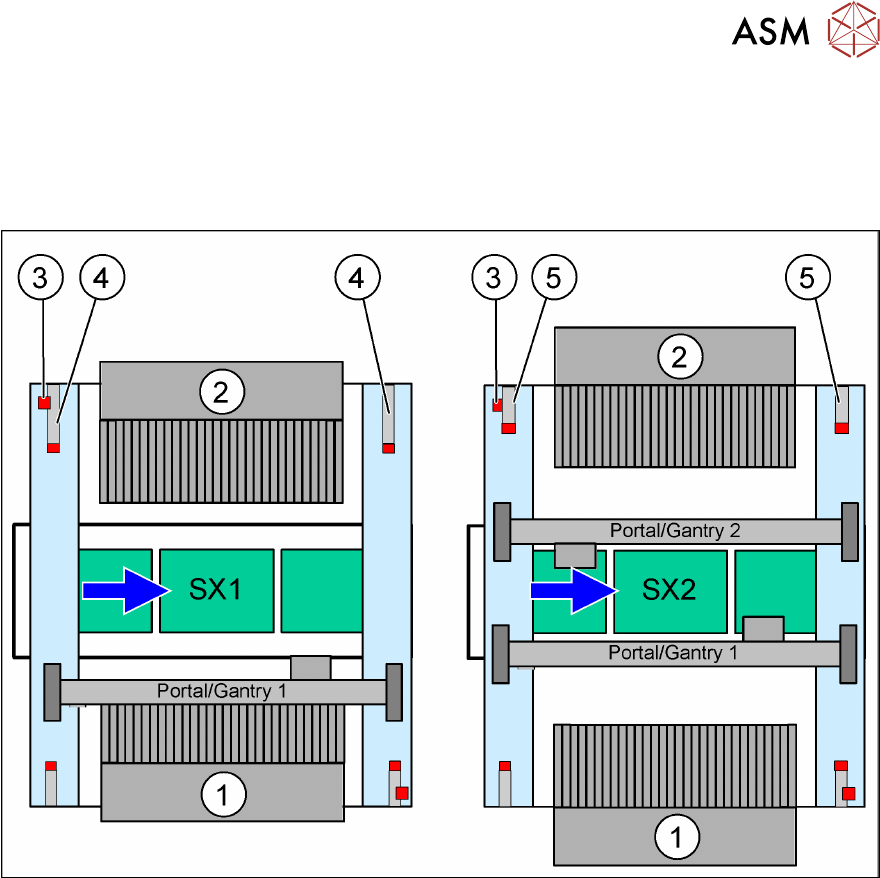

Abb.9: Anschlagspuffer
1. Stellplatz 1
2. Stellplatz 2
3. Sicherheitsschalter
4. Lange Puffer an einer SIPLACE SX1
5. Kurze Puffer an einer SIPLACE SX2
2 Kurzbeschreibung
2.1 Überblick
26 Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Gantry Modularity Portalmodularität 05/2020
2.1.5.2 Zwischenblech des Gurtleitkanals
Werden Gurte mit hohen Bauelementen verarbeitet ist bei einem Upgrade eines Portals mit
SIPLACE Twin oder SIPLACE CPP-Kopf und stationärer Kamera das Zwischenblech des Gurtleit-
kanals zu entfernen.
Werden nur Bauelemente mit Gurten bis 12mm verwendet, so sollte das Zwischenblech im Gurt-
leitkanal verbleiben.
Abb.10: Gurtleitkanal
1. Einlassspalt für die Leergurte
2. Austrittsspalt für die Leergurte oberhalb des pneumatischen Schneidgeräts
3. Trennblech für Gurte < 12mm, fürGurte>12mmdemontierbar
