3 Montage des Portals
3.1 Voraussetzungen
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Gantry Modularity Portalmodularität 05/2020 31
3 Montage des Portals
HINWEIS
Diese Anleitung beschreibt die Nachrüstung von Portal 2 am Stellplatz 2. Die Montage von
Portal 1 ist identisch.
HINWEIS
Bei der Nachrüstung von Portal 1 (Masterportal) am Stellplatz 1 muss nach der Montage
zusätzlich das Leiterplatten- und Bauelemente-Mapping durchgeführt werden.
3.1 Voraussetzungen
3.1.1 SIPLACE SX "Prepared"

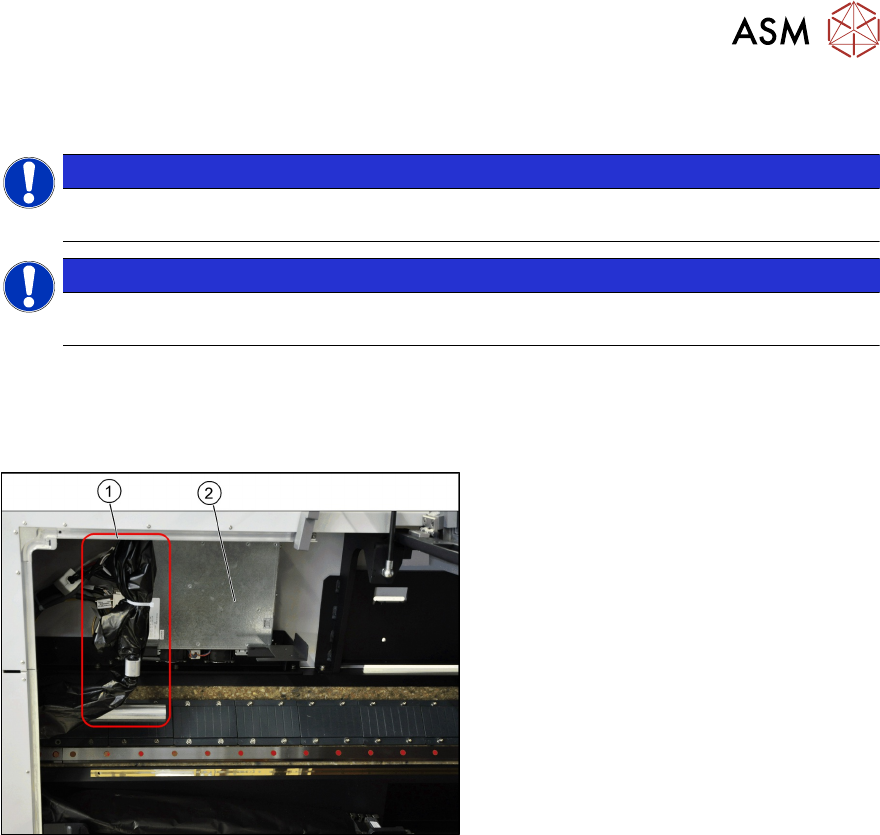

Abb.11: Kabelschlepp und Hauptachsen
Die SIPLACE SX muss im Lieferzustand
„Prepared“ sein.
Sie erkennen es daran, dass ein Kabel-
schlepp (1) und die Ansteuerung für die
Hauptachsen (Gantry Control Unit (2)) ein-
gebaut ist. Dies gilt für die SIPLACE SX+
Maschine um Portal 1 am Stellplatz 1 nach-
zurüsten, bzw. bei einer SIPLACE SX1 „Pre-
pared“ das Portal 2 am Stellplatz 2 nachzu-
rüsten.
Der Kabelschlepp ist in einer schwarzen
Kunststofffolie verpackt und seitlich fixiert (1).
Ist dieses nicht der Fall, muss Ihre Maschine
entsprechend nachgerüstet werden. Kontak-
tieren Sie dazu ihren zuständigen SIPLACE
Service.
3 Montage des Portals
3.2 Vorbereitungen an der Maschine
32 Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Gantry Modularity Portalmodularität 05/2020
3.2 Vorbereitungen an der Maschine
Übersicht
Abb.12: Übersicht Schutzhaube
► Öffnen Sie die Schutzhaube an Stell-
platz 2 und fahren Sie den BE-Wagen
aus der Maschine.
► Lösen Sie die beiden Befestigungs-
schrauben (2) an den seitlichen Abde-
ckungen (1) rechts und links.
► Klappen Sie die beiden Abdeckungen (1)
auf.
3.2.1 Lange Endlagenpuffer entfernen
Die langen Endlagenpuffer müssen bei SIPLACE SX1-Maschinen mit einem Portal eingebaut sein.
Bei SIPLACE SX2-Maschinen mit zwei Portalen müssen diese ausgebaut und durch kurze End-
lagenpuffer ersetzt werden.
Abb.13: Endlagenpuffer
Entfernen Sie die beiden langen Endlagen-
puffer. Nach dem Einbau des zweiten Por-
tals müssen Sie anstelle der langen End-
lagenpuffer die beiden kurzen Endlagenpuf-
fer montieren.
► Lösen Sie die Befestigungsschraube (2)
am langen Endlagenpuffer (1).
► Entfernen Sie beide Endlagenpuffer auf
der rechten und linken Seite.
 HINWEIS!
Bewahren Sie die beiden langen End-
lagenpuffer für einen späteren Wieder-
einbau im Prepared-Koffer auf.
.
3 Montage des Portals
3.2 Vorbereitungen an der Maschine
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Gantry Modularity Portalmodularität 05/2020 33
3.2.2 Kabelschlepp vorbereiten
Übersicht
Abb.14: Kabelschlepp
Der Kabelschlepp (1) ist in einer schwarzen
Kunststofffolie verpackt und an einer Halte-
rung fixiert(2).
Kabelschlepp lösen
Abb.15: Kabelschlepp aus Halterung nehmen
► Lösen Sie die Fixierschraube (1) an der
Halterung (2).
► Nehmen Sie den Kabelschlepp (3) vor-
sichtig aus der Halterung.
 VORSICHT!
Vorsichtiger Umgang mit dem Kabel-
schlepp!
Achten Sie darauf, dass Sie weder die
Folie noch den Kabelschlepp beschä-
digen.
.
► Legen Sie die Halterung und die Fixier-
schraube zur späteren Wiederverwen-
dung in den „Prepared Koffer“.
Abb.16: Kabelschlepp nach vorne in Maschine
► Nehmen Sie den Kabelschlepp (1) und
legen diesen vorsichtig nach vorne in
die Maschine.
