3.2 Vorbereitungen an der Maschine
Übersicht

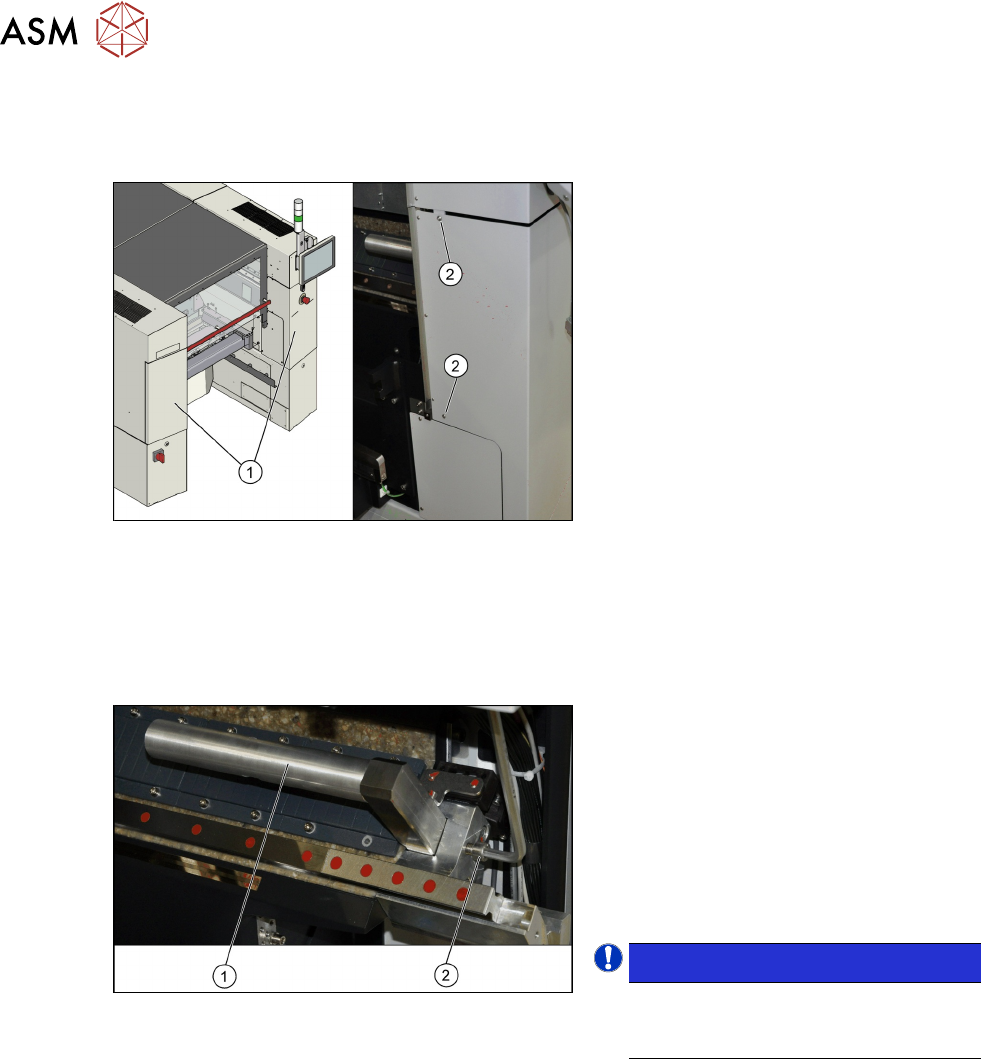

Abb.12: Übersicht Schutzhaube
► Öffnen Sie die Schutzhaube an Stell-
platz 2 und fahren Sie den BE-Wagen
aus der Maschine.
► Lösen Sie die beiden Befestigungs-
schrauben (2) an den seitlichen Abde-
ckungen (1) rechts und links.
► Klappen Sie die beiden Abdeckungen (1)
auf.
3.2.1 Lange Endlagenpuffer entfernen
Die langen Endlagenpuffer müssen bei SIPLACE SX1-Maschinen mit einem Portal eingebaut sein.
Bei SIPLACE SX2-Maschinen mit zwei Portalen müssen diese ausgebaut und durch kurze End-
lagenpuffer ersetzt werden.
Abb.13: Endlagenpuffer
Entfernen Sie die beiden langen Endlagen-
puffer. Nach dem Einbau des zweiten Por-
tals müssen Sie anstelle der langen End-
lagenpuffer die beiden kurzen Endlagenpuf-
fer montieren.
► Lösen Sie die Befestigungsschraube (2)
am langen Endlagenpuffer (1).
► Entfernen Sie beide Endlagenpuffer auf
der rechten und linken Seite.
HINWEIS!
Bewahren Sie die beiden langen End-
lagenpuffer für einen späteren Wieder-
einbau im Prepared-Koffer auf.
.
3 Montage des Portals
3.2 Vorbereitungen an der Maschine
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Gantry Modularity Portalmodularität 05/2020 33
3.2.2 Kabelschlepp vorbereiten
Übersicht

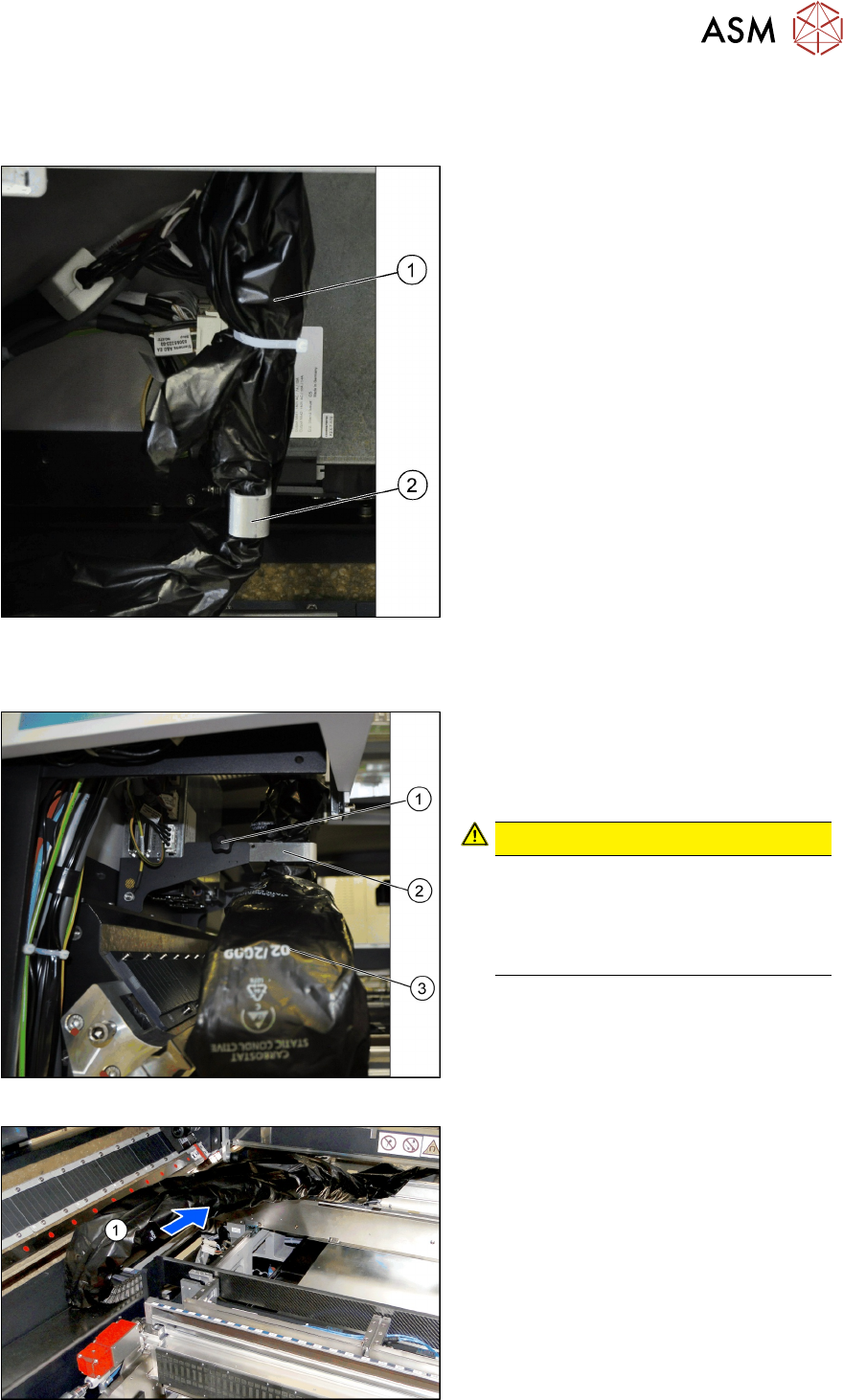

Abb.14: Kabelschlepp
Der Kabelschlepp (1) ist in einer schwarzen
Kunststofffolie verpackt und an einer Halte-
rung fixiert(2).
Kabelschlepp lösen
Abb.15: Kabelschlepp aus Halterung nehmen
► Lösen Sie die Fixierschraube (1) an der
Halterung (2).
► Nehmen Sie den Kabelschlepp (3) vor-
sichtig aus der Halterung.
VORSICHT!
Vorsichtiger Umgang mit dem Kabel-
schlepp!
Achten Sie darauf, dass Sie weder die
Folie noch den Kabelschlepp beschä-
digen.
.
► Legen Sie die Halterung und die Fixier-
schraube zur späteren Wiederverwen-
dung in den „Prepared Koffer“.
Abb.16: Kabelschlepp nach vorne in Maschine
► Nehmen Sie den Kabelschlepp (1) und
legen diesen vorsichtig nach vorne in
die Maschine.
3 Montage des Portals
3.3 Vorbereitungen am Portal
34 Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Gantry Modularity Portalmodularität 05/2020
3.3 Vorbereitungen am Portal
Das Portal ist in einer Transportkiste verpackt. Zum Transport des Portals benötigen Sie einen
Portal-Lift.
3.3.1 Der Portal-Lift
Wir empfehlen für Transport und Montage einen Portal-Lift. Beachten Sie dazu folgende Hinweise:
WARNUNG
Einbau
Der Einbau kann manuell durchgeführt werden, es wird aber aus Sicherheitsgründen die
Verwendung eines Portal-Liftes empfohlen.
WARNUNG
Betriebsanleitung des Herstellers beachten!
Die Handhabung des Portal-Lifts und alle sicherheitsrelevanten Angaben sind in der mitge-
lieferten Bedienungsanleitung beschrieben und müssen beachtet werden
► Beachten Sie alle Sicherheitshinweise in der Bedienungsanleitung des Herstellers.
► Beachten Sie alle Sicherheitshinweise zum Transport und während der Montage des
Portals in dieser Montageanleitung.
WARNUNG
Kontrolle
► Der Bediener ist verpflichtet, die Hebehilfe mindestens einmal zu Beginn der Schicht
oder bei Auffälligkeiten, Besonderheiten, Ereignissen auf erkennbare Schäden zu prü-
fen und diese sofort zu melden.
WARNUNG
Bremse, Räder
► Bevor Sie die Hebehilfe be- oder entladen, stellen Sie die Räder fest indem Sie die
Bremsstange soweit es geht nach unten/vorne drücken.
► Nach jedem Bewegungsvorgang bzw. nach Erreichen der gewünschten Position ist
die Trittbremse zu arretieren, um die Hebehilfe am Wegrollen zu hindern. Vor erneu-
tem Verfahren ist die Bremse zu lösen.
