3 Montage des Portals
3.3 Vorbereitungen am Portal
40 Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Gantry Modularity Portalmodularität 05/2020
3.3.4 Transportsicherungen und Kippsicherung
Abb.25: Transportsicherungen
Das Portal ist mit drei Transportsicherun-
gen(1) und(3) an der Portalwanne gesi-
chert. Zusätzlich befinden sich an der Kopf-
platte zwei Transportsicherungen(2) für den
Bestückkopf.
VORSICHT
Andocken
► Klappen Sie die Transportsicherungsbleche erst kurz vor dem Andocken nach unten.
► Stellen Sie sicher, dass beim Auf- bzw. Abgleisen das Portal nicht von der Portal-
wanne gleitet, dass die Kippsicherung eingehängt ist und diese das Portal in Position
hält.
► Klappen Sie den grünen Hebel nach oben und schwenken Sie die Transportsicherung zur
Seite.
► An Position (3) befindet sich ein zusätzlicher Hebel. Klappen Sie den grünen Hebel nach oben
und entfernen diesen.
► Lösen Sie jeweils zwei Befestigungsschrauben an den Transportsicherungen(2) an der Kopf-
platte und entfernen Sie diese beiden Transportsicherungen.
HINWEIS
Transportsicherungen aufbewahren
Wird das Portal transportiert oder wieder in der Transportkiste verpackt, müssen die Trans-
portsicherungen wieder montiert werden.
► Legen Sie die Transportsicherungen zur späteren Wiederverwendung in die Trans-
portkiste.
3 Montage des Portals
3.4 Einbau des Portals
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Gantry Modularity Portalmodularität 05/2020 41
Kippsicherung an der Portalwanne
Abb.26: Kippsicherung an Portalwanne
Das Portal ist zusätzlich mit einer Kippsiche-
rung(1) auf der Portalwanne gesichert.
VORSICHT!
Kippsicherung an der Portalwanne
Mit geöffneter Kippsicherung kann das
Portal von der Portalwanne fallen.
Öffnen Sie diese Kippsicherung erst,
wenn Sie die Portalwanne an der
Andockvorrichtung der Maschine ein-
gehängt haben.
.
HINWEIS
Kippsicherung am Portal
Die Kippsicherung muss gegebenenfalls an den Portaltyp "Standard-Portal" bzw. "40mm-
VHF-Twin-Portal" angepasst werden. Für weitere Informationen lesen Sie die technische
Information "Beschreibung zur korrekten Verpackung eines SX-Portals" [DE:TI2013‑05D06]
[EN:TI2013‑05E06].
3.4 Einbau des Portals
Abb.27: Portal einfahren
► (1) Fahren Sie das Portal mit dem
Portal-Lift vor den Stellplatz der
Maschine.
VORSICHT!
Portal vorsichtig verfahren
Achten Sie darauf, dass Sie mit dem
Portal nirgends anstoßen und nicht zu
weit in die Maschine fahren(2). Kon-
trollieren Sie dabei immer die rechte
und die linke Seite.
.
3 Montage des Portals
3.4 Einbau des Portals
42 Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Gantry Modularity Portalmodularität 05/2020

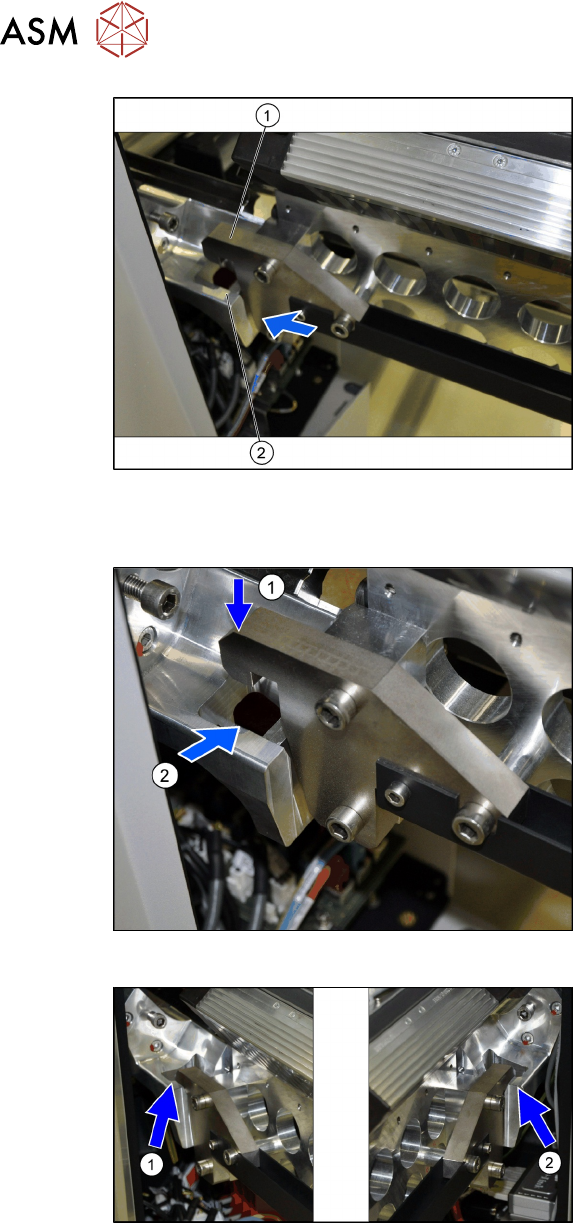

Abb.28: Andocken an Portalwanne
1. Andockhaken der Portalwanne
2. Andockvorrichtung an den Linearfüh-
rungen der Maschine
► Fahren Sie das Portal so weit nach
vorne, dass die Andockhaken(1) der
Portalwanne vor der Andockvorrich-
tung(2) an der Maschine stehen.
► Kontrollieren Sie dabei die rechte und
die linke Seite.
Portalwanne in die Maschine einhängen
Abb.29: Portal anheben
► Heben Sie das Portal soweit an, dass
die Andockhaken(1) der Portalwanne
über der Andockvorrichtung(2) an der
Maschine stehen.
► Senken Sie das Portal vorsichtig ab, so
dass die beiden Andockhaken(1)
sicher in die Öffnungen der Andockvor-
richtung(2) einfahren.
► Kontrollieren Sie dabei immer die
rechte und die linke Seite.
Abb.30: Andockhaken eingehängt
Die Andockhaken auf der linken (1) und
rechten (2) Seite sind eingehängt.
Die Portalwanne mit dem Portal ist nun
sicher auf der Maschine fixiert.
