3 Montage des Portals
3.4 Einbau des Portals
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Gantry Modularity Portalmodularität 05/2020 43
Kippsicherung entfernen und das Portal einschieben

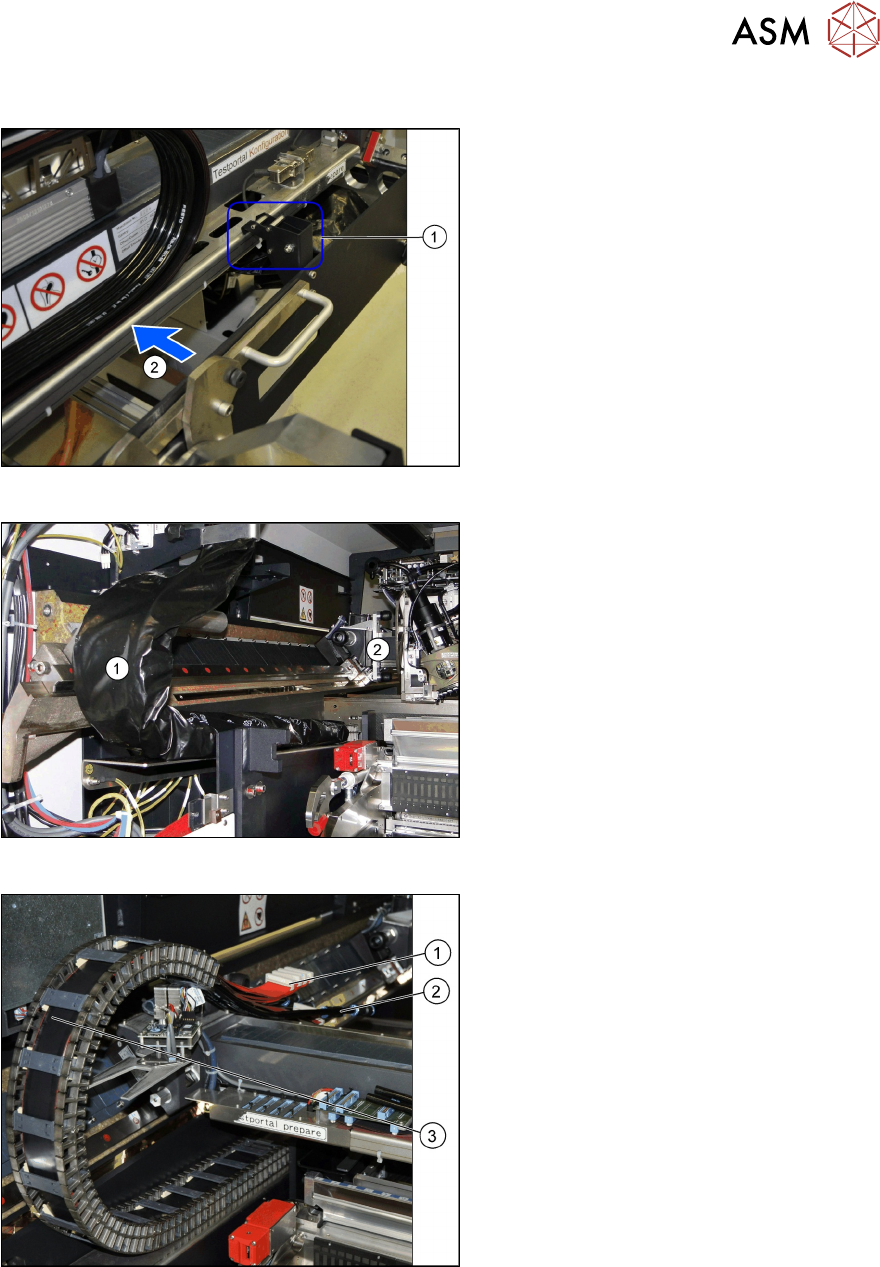

Abb.31: Kippsicherung öffnen
► Öffnen Sie die Kippsicherung(1).
► Schieben Sie das Portal(2) so in die
die Maschine hinein, dass beide Seiten
des Portals auf beiden Linearführungen
aufliegen.
► Fahren Sie den Portal-Lift mit der Por-
talwanne aus dem Stellplatz heraus.
Abb.32: Kabelschlepp ziehen
► Schieben Sie das Portal(2) soweit in
die Maschine hinein, dass Sie den
Kabelschlepp(1) unten durch das Por-
tal ziehen können.
Abb.33: Flachbandkabel und pneumatische Anschlüsse
► Legen Sie die Flachbandkabel(1) und
die pneumatischen Anschlüsse(2) vor-
sichtig über das Portal.
► Entfernen Sie die schwarze Kunststoff-
folie. Ein Kabelbinder sichert die
schwarze Kunststofffolie am Kabel-
schlepp(3).
3 Montage des Portals
3.5 Kabelschlepp anschließen
44 Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Gantry Modularity Portalmodularität 05/2020

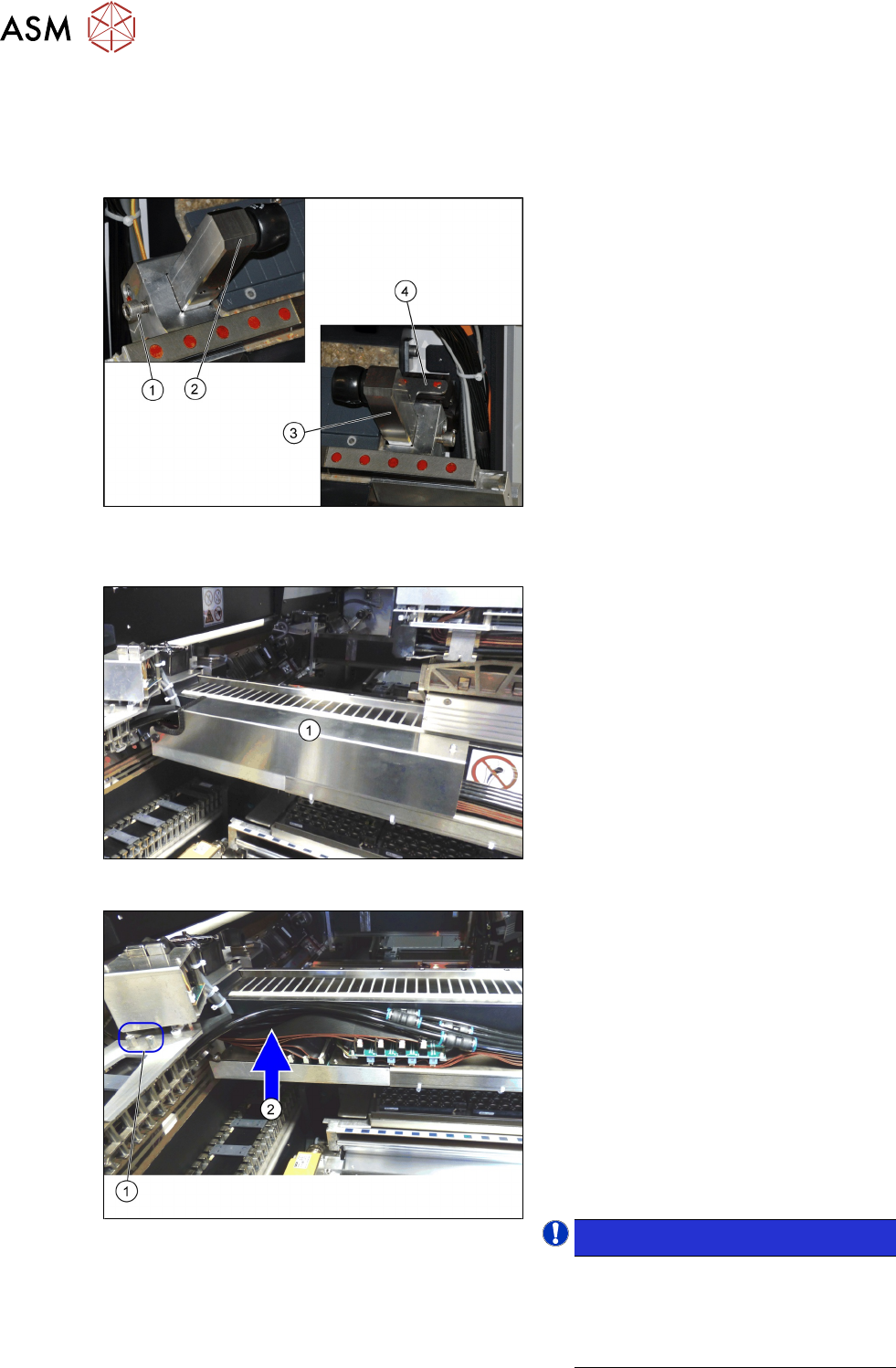

3.4.1 Kurze Endlagenpuffer montieren
Bei SIPLACE SX-Maschinen mit zwei Portalen müssen die kurzen Endlagenpuffer eingebaut sein.
Bei SIPLACE SX-Maschinen mit einem Portal an Stellplatz 1 müssen diese ausgebaut und durch
lange Endlagenpuffer ersetzt werden.
► Montieren Sie den Endlagenpuffer(2)
auf der linken Seite.
► Montieren Sie den Endlagenpuffer(3)
auf der rechten Seite. Der Sicherheits-
schalter(4) für die Pufferüberwachung
muss in den dafür vorgesehenen
Schmersalschalter einrasten.
► Ziehen Sie die Befestigungsschrau-
ben(1) für beide Puffer mit einem
Drehmoment von 14Nm fest.
3.5 Kabelschlepp anschließen
Abb.34: Abdeckung
► Entfernen Sie die Abdeckung(1) über
dem Portalinterface. Entfernen Sie
dazu die beiden Befestigungsschrau-
ben auf der rechten Seite und öffnen
Sie vorsichtig den Druckknopf links
unten.
Abb.35: Kabelschlepp montieren
► Montieren Sie die Kabelschlepp-Halte-
rung(1) von unten an die Halterung
des Portalverteilers an. Siehe nachfol-
genden Abschnitt.
► Legen Sie die Flachbandkabel und die
Pneumatik-Schläuche vorsichtig zur
Seite(2).
► Achten Sie darauf, dass Sie die Kabel
und Schläuche nicht beschädigen.
► Achten Sie auf die korrekte Ausrichtung
und dass alle Kabel und Schläuche
übereinander und gleichmäßig verlau-
fen.
HINWEIS!
Verwenden Sie das richtige Portal mit
Gig E Kabelschlepp, nur dieses kann
wie beschrieben angeschlossen werden.
Ein älteres Portal mit Hotlink-Kabel-
schlepp lässt sich nicht anschließen.
.
3 Montage des Portals
3.5 Kabelschlepp anschließen
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Gantry Modularity Portalmodularität 05/2020 45
Abb.36: Schrumpfschlauch
HINWEIS!
Achten Sie bei der Montage des
Kabelschlepps darauf, dass der
Schrumpfschlauch(1) die Flachband-
kabel unterhalb der Halterung des
Y‑Sensor-Moduls schützt.
.
Kabelschlepp-Halterung - Übersicht
Abb.37: Kabelschlepp-Halterung
1. Zwei Sechskant-Abstandsbolzen
M4x10mm.
2. Halterung Portalplatine
3. Halterung Kabelschlepp
► Entfernen Sie dazu die beiden Sechs-
kant-Abstandsbolzen M4x10mm an
der Kabelschlepp-Halterung.
► Halten Sie die Kabelschlepp-Halterung
von unten an die Halterung der Portal-
platine.
► Schrauben Sie die beiden Sechskant-
Abstandsbolzen von oben in die Kabel-
schlepp-Halterung.
► Sichern Sie die beiden Sechskant-
Abstandsbolzen mit Loctite 241.
Elektrische und pneumatische Verbindungen herstellen
Abb.38: Elektrische und pneumatische Verbindungen
► Schließen Sie zuerst die sieben Flach-
bandkabel(1) an die Platinen Portal-
interface X‑Achse(3) und Portalinter-
face Y‑Achse(4) an. Die Reihenfolge
ergibt sich aus den verschiedenen
Kabellängen. Beginnen Sie von hinten
nach vorne.
► Entfernen Sie die Blindverschlüsse von
den Kupplungen der Pneumatik-
Schläuche.
► Verbinden Sie die vier pneumatischen
Anschlüsse des Kabelschlepps mit den
Anschlüssen des Portals(2). Die Rei-
henfolge ergibt sich aus den verschie-
denen Schlauchlängen.
