3 Montage des Portals 3.6 Abschließende Arbeiten Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Gantry Modularity Portalmodularität 05/2020 51 3.6.6 Kalibrierung durchführen HINWEIS Informationen zum Thema M…
3 Montage des Portals
3.6 Abschließende Arbeiten
50 Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Gantry Modularity Portalmodularität 05/2020

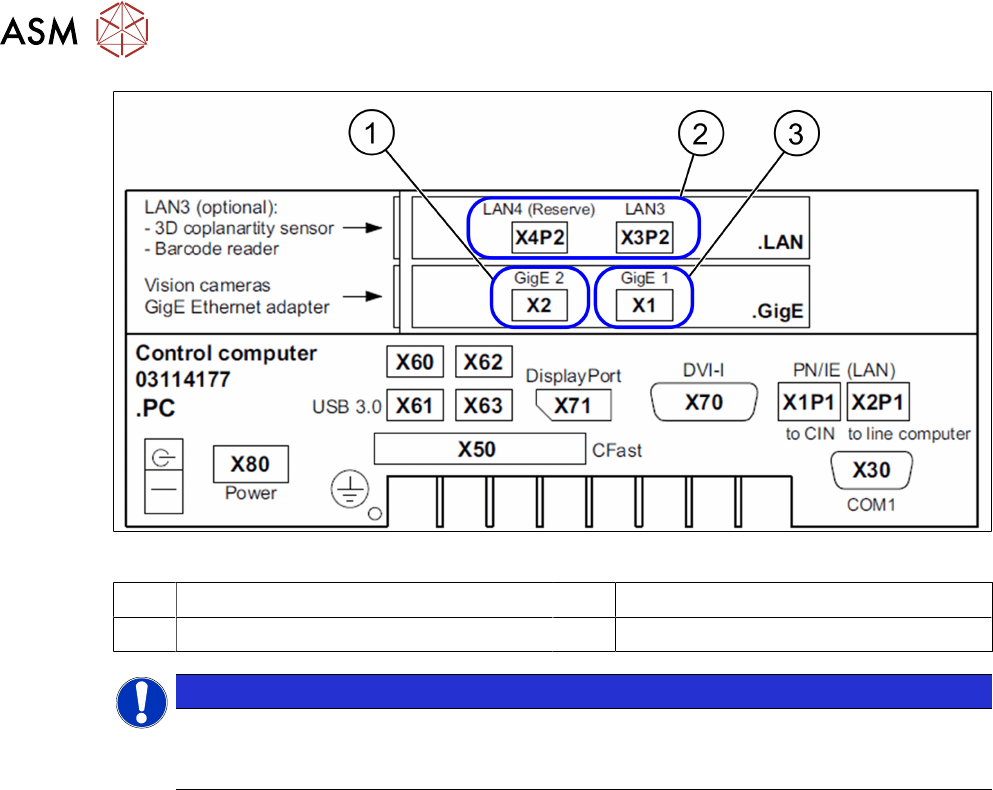

Abb.45: Label BoxPC
1 X1-Vision Base Interface Portal 1 2 Option: GigE Ethernet Adapter PCI-E
3 X2 Vision Base Interface Portal 2
HINWEIS
Option
Die LAN-Anschlüsse 3 und 4 der LAN card PCI Express 2xGigabit LAN [03198999‑xx] sind
optional erhältlich.
3.6.5 Montage der Pipettenwechsler und die Optionen
Einbau der jeweiligen Pipettenwechsler (Kopfbezogen)
► Sehen Sie dazu die Montageanleitung "Pipettenwechsler - SIPLACE SX-
Serie" [DEEN:00196578‑xx].
Stationäre Kameras montieren (optional)
► Sehen Sie dazu die Montageanleitung "Stationäre Kamera SST 25 – SIPLACE X‑SerieS und
SX V3" [DEEN:00197710‑xx].
Abfrage BE-Abwurfbehälter montieren (optional)
► Sehen Sie dazu die Montageanleitung "Abfrage Abwurfbehälter - SIPLACE SX1/
SX2" [DEEN:00196615‑xx].
BE-Wagen Einzug Innen/Außen berücksichtigen
► Sehen Sie dazu die Serviceanleitung "SIPLACE SX1/SX2" [DE:00196496‑xx]
[EN:00196497‑xx].
3 Montage des Portals
3.6 Abschließende Arbeiten
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Gantry Modularity Portalmodularität 05/2020 51
3.6.6 Kalibrierung durchführen
HINWEIS
Informationen zum Thema Mapping
Informationen zum Thema Mapping, wie die Zuordnung der Mapping-Platten zu den
Maschinentypen, sehen Sie bitte auch die technische Information „Informationen zum
Thema Mapping“ [DE:TI2017‑10D04] [EN:TI2017‑10E04].
Überblick
Mit der Kalibrierung werden die Mappingdaten aufgeteilt und bei einem Portalupgrade zusammen-
geführt. Somit ist in den meisten Fällen nur eine Kurzkalibrierung erforderlich (siehe Fast Hardware
Exchange und Flussdiagramm).
Wird das Portal 1 montiert, ist immer ein LP/BE-Mapping mit der Glasplatte notwendig, unabhängig
von der Kopfkonfiguration (Portal1 ist das Masterportal).
HINWEIS
TwinHead-Portal an Stellplatz 2
Wird ein TwinHead-Portal an Stellplatz 2 montiert (Portal 2), sind die LP-Mappingdaten vor-
handen. Das BE-Mapping kann dann mit einer Alu-Platte erfolgen. Es wird empfohlen ein
komplettes LP/BE-Mapping durchzuführen!
HINWEIS
Long Board Option (LBO)
Wird ein Portal auf eine Maschine mit LBO installiert, dann muss dieses Portal mit dem But-
ton Mapping mit LBO gemappt werden.
Abb.46: LB/BE-Mapping
3 Montage des Portals
3.6 Abschließende Arbeiten
52 Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Gantry Modularity Portalmodularität 05/2020
Abb.47: Portal mit TH->BE-Mapping
Autokonfiguration bestätigen (SW 713.x)
Abb.48: Bedienebene wählen
► Wählen Sie die Schaltfläche .
► Wählen Sie die Schaltfläche .
► Wechseln Sie in die Bedienebene Ser-
vice (Kunde).
ð Der Button wird sichtbar.
