3 Montage des Portals
3.6 Abschließende Arbeiten
54 Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Gantry Modularity Portalmodularität 05/2020

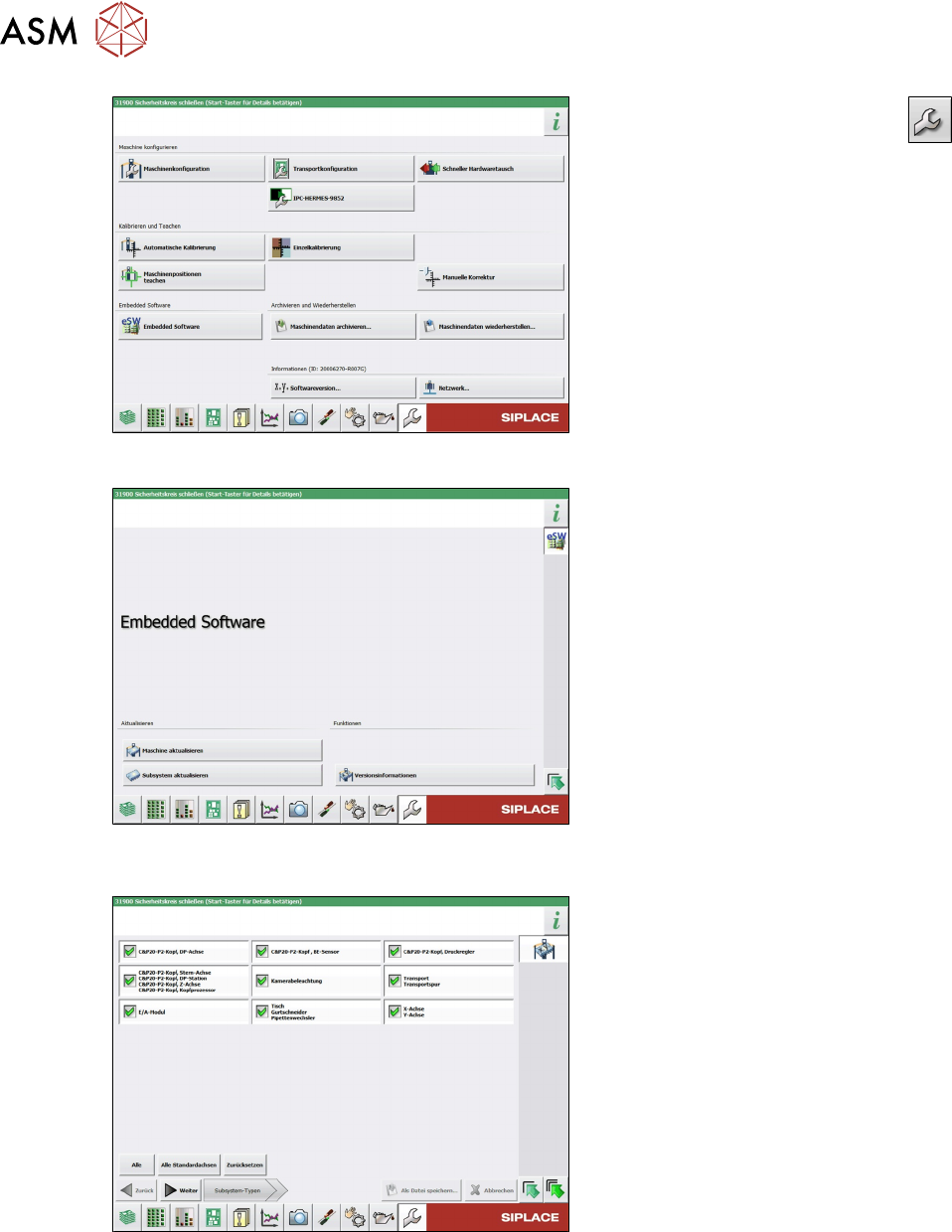

Abb.52: Service Menü
► Klicken Sie auf die Schaltfläche ,
um das Menü Service aufzurufen.
► Klicken Sie auf die Schaltfläche
Embedded Software.
Abb.53: Menü Embedded Software
Wählen Sie die benötigte Funktion:
► Klicken Sie auf die Schaltfläche
Maschine aktualisieren..., um die
gesamte Maschine zu überprüfen und
für mehrere Subsysteme einen eSW-
Download durchzuführen (siehe fol-
gende Abbildung).
► Klicken Sie auf die Schaltfläche Sub-
system aktualisieren..., um speziell
ein Subsystem auszuwählen, zu über-
prüfen und einen eSW-Download
durchzuführen.
► Klicken Sie auf die Schaltfläche Ver-
sionsinformation…, um die Versionen
aller Subsysteme, BIOS, Applikation
1/2/3/5 anzuzeigen.
Abb.54: Subsystem wählen
► Wählen Sie das Subsystem für den
eSW Download.
► Klicken Sie auf die Schaltfläche Weiter.
3 Montage des Portals
3.6 Abschließende Arbeiten
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Gantry Modularity Portalmodularität 05/2020 55

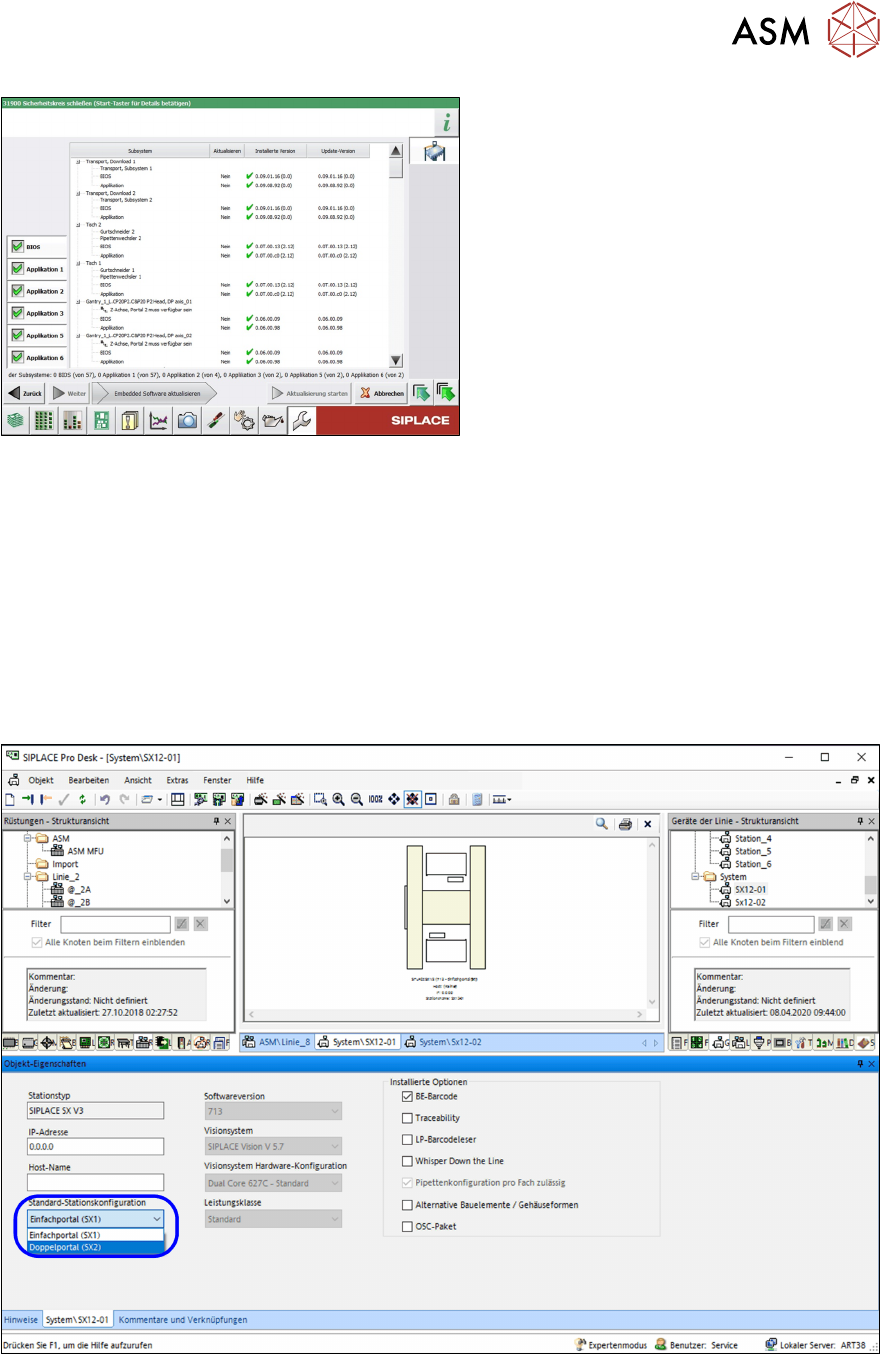

Abb.55: Menü Maschine aktualisieren
●
Links befinden sich die Auswahl-
Schaltflächen
BIOS
Applikation 1
Applikation 2
Applikation 3
… .
●
Der große Hauptbereich in der Mitte
zeigt den Status der einzelnen Subsys-
teme.
Am unteren Rand des Hauptbereichs
sehen Sie wie viele Subsysteme noch
heruntergeladen werden müssen.
●
Der Button Aktualisierung starten
startet den Download
3.6.7 Änderungen in SIPLACE Pro
Station
Grundsätzlich wird im Stationseditor festgelegt um welchen Typ es sich bei einer SX-Maschine
handelt. In der Standard Stationskonfiguration wird zwischen Einfachportal (SX1) und Doppelpor-
tal (SX2) unterschieden.
Die hier eingetragene Konfiguration wird dann bei der Neuerstellung von Rüstungen automatisch
übernommen.
Nach einem Umbau muss hier eine entsprechende Anpassung erfolgen.
Abb.56: Einstellung Stationskonfiguration Einfachportal (SX1) oder Doppelportal (SX2)
3 Montage des Portals
3.6 Abschließende Arbeiten
56 Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Gantry Modularity Portalmodularität 05/2020

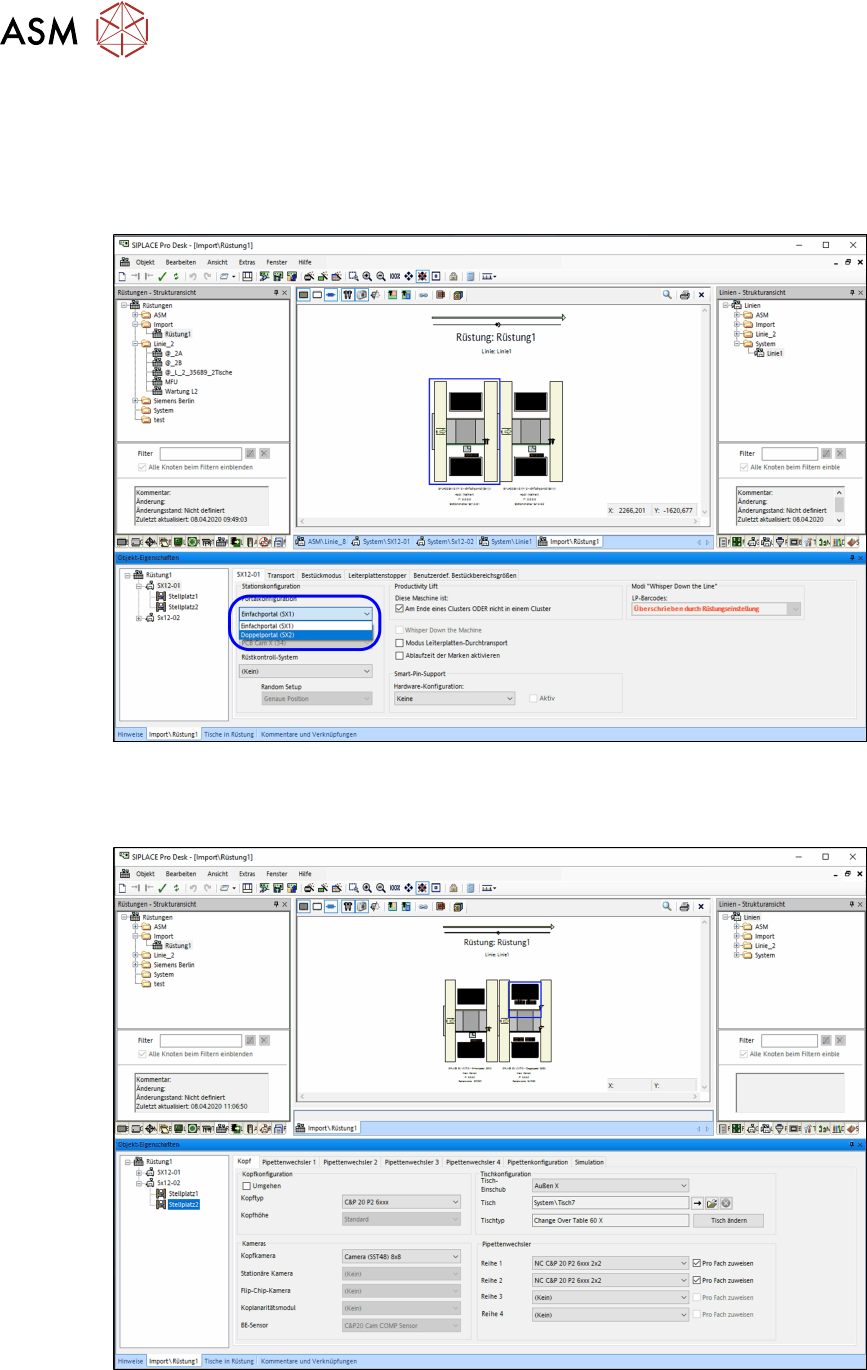

Rüstungen
Bei der Erstellung neuer Rüstungen wird die neue Portalkonfiguration aus der Stationskonfiguration
übernommen.
Wenn die bisherigen Rüstungen weiter verwendet werden sollen, dann muss in allen Rüstungen
die neue Portalkonfiguration geändert werden.
Abb.57: Änderung der Portalkonfiguration in der jeweiligen Rüstung
Anschließend ist der Stellplatz 2 konfigurierbar.
Am Stellplatz 2 muss der entsprechende Kopf, sowie Kameras, Pipetten und Tische editiert werden.
Abb.58: Konfiguration Kopf, Kameras, Pipetten und Tische
Lose / Aufträge
Wenn die bisherigen Lose bzw. Aufträge weiter verwendet werden sollen, dann müssen alle bishe-
rigen Lose bzw. Aufträge mit der neuen Portalkonfiguration optimiert werden.
