1 Einleitung
1.1 Sicherheitshinweise
8 Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Gantry Modularity Portalmodularität 05/2020
1.1.2 Sicherheitshinweise zu Arbeiten an starken Magnetfeldern
GEFAHR
Starke Permanentmagnetfelder
Lebensgefahr für Personen mit aktiven Implantaten (z.B.Herzschrittmacher, Insulin-
pumpen, Defibrillatoren) durch starke Permanentmagnetfelder innerhalb der Maschine!
Gefährdete Personen müssen die unmittelbare Nähe der Maschine meiden.
VORSICHT
Quetschgefahr
Quetschgefahr für Personen mit passiven metallischen Implantaten (z.B. Platten, Schrauben).
► Bei geöffneten Hauben nicht in die Maschine greifen oder beugen.
► Keine metallischen Gegenstände in den Gefahrenbereich bringen.
VORSICHT
Starke Permanentmagnetfelder
Durch die starken Magnetfelder besteht die Gefahr, dass Daten auf Datenträgern oder
Scheckkarten zerstört werden.
► Empfindliche Datenträger nicht in die unmittelbare Nähe der Permanentmagnete bringen.
1.1.3 Sicherheitshinweise zur Stromversorgung
HINWEIS
Gültigkeit
Dieser Abschnitt gilt für folgende Maschinentypen mit SMPS (Switched Mode Power Supply):
► SIPLACE SX1/SX2 V3 ab Serien-Nr. Rxxxx
Restspannungen und Entladezeiten in der Maschine
Wird der NOT-HALT-Taster gedrückt oder die Maschine abgeschaltet, werden die Zwischenkreis-
spannungen 300V- für die Portalachsen bzw. 160V- für die Sternachsen innerhalb kurzer Zeit auf
ungefährliche Restspannungen reduziert.
GEFAHR
Spannungsgefahr!
Die Maschine wird mit 3 x 380 V~ bis 3 x 415 V ± 10 %, 50/60 Hz oder optional mit
3x200V~ bis 3 x 220 V~ ± 10 %; 50/60 Hz Netzspannung versorgt. Teile dieser Anlage
führen daher lebensgefährliche Spannungen - auch bei ausgeschaltetem Hauptschalter
und gezogenem Netzstecker.
Unsachgemäßer Umgang mit der Maschine kann zu Tod oder schwerer Körperverletzung
sowie erheblichem Sachschaden führen.
► Beachten Sie deshalb die geltenden Unfallverhütungs- und DIN-Vorschriften (insbe-
sondere EN 60204, Teil 1 oder IEC 60204, Teil 1) bzw. die Vorschriften Ihres Landes.
► Nur qualifiziertes bzw. geschultes Personal darf die Abdeckungen des Stromversor-
gungseinschubes öffnen.
► Beachten Sie bei allen Arbeiten die Sicherheitshinweise in der Betriebsanleitung!
► Prüfen Sie vor Beginn von Arbeiten an der Stromversorgung diese auf Spannungs-
freiheit und beachten Sie die Wartezeiten!
1 Einleitung
1.1 Sicherheitshinweise
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Gantry Modularity Portalmodularität 05/2020 9
VORSICHT
Datenverlust!
Um Datenverlust zu vermeiden, schalten Sie die Maschine - außer in Notfällen – erst nach
folgenden Kriterien aus:
► Die Maschine hat die Datenübertragung von Maschinen-, Rüstungs- und Nutzendaten
beendet.
► Die Maschine hat die LP-Bearbeitung beendet.
► Die Maschine hat die Hochlaufphase beendet.
Hauptschalter ausgeschaltet – aber Maschine am Netz angeklemmt
GEFAHR
Lebensgefahr durch Spannungen!
Unsachgemäßer Umgang mit der Maschine kann zu Tod oder schwerer Körperverletzung
sowie erheblichem Sachschaden führen.
Trotz ausgeschaltetem Hauptschalter führen folgende Komponenten noch lebensgefähr-
liche Spannungen an der Stromversorgung:
► Netz-Anschlussklemmen
► L1, L2 und L3 des Hauptschalters S1
► Servicesteckdose X98 (wenn vorhanden)
► Nach Ausschalten des Hauptschalters führt die Schütz-Sicherheitsabschaltung (CSB)
noch fünf Minuten lang Spannung.
► Die Farbe aller Einzeladern, die auch bei ausgeschaltetem Hauptschalter Strom
führen, ist orange.

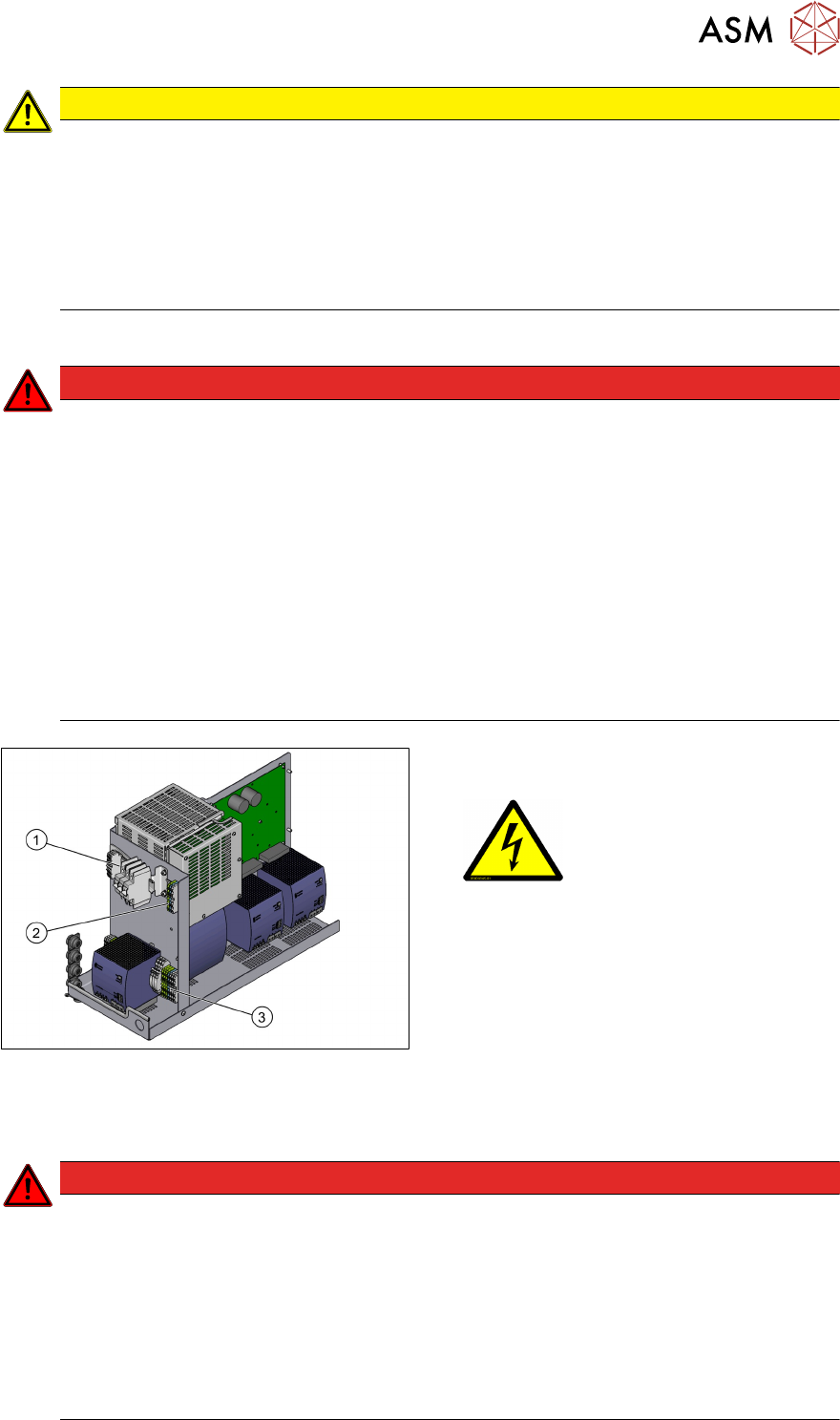

Abb.1: Stromversorgungseinschub (SIPLACESX1/
SX2V3, SMPS)
1. Hauptschalter (S1)
2. Messpunkte
3. Netz-Anschlussklemmen (X94) für das
Netzversorgungskabel
Hauptschalter ausgeschaltet – Maschine vom Netz abgeklemmt
GEFAHR
Lebensgefährliche Spannungen im Stromversorgungseinschub!
Am Stromversorgungseinschub befinden sich Komponenten (Kondensatoren), welche auch
in ausgeschaltetem Zustand der Maschine und mit gezogenem Netzstecker noch für ca.
fünf Minuten lang lebensgefährliche Spannungen führen können.
► Warten Sie mindestens fünf Minuten bevor Sie Arbeiten am Stromversorgungsein-
schub durchführen.
► Nur Servicetechniker der ASM Assembly Systems GmbH & Co. KG bzw. bei ASM
geschulte Servicetechniker des Betreibers dürfen Arbeiten an der Stromversorgung
und der Schütz-Sicherheitsabschaltung (CSB) durchführen.
1 Einleitung
1.1 Sicherheitshinweise
10 Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Gantry Modularity Portalmodularität 05/2020
Druckluftverhältnisse in der Maschine nach Abschalten des Hauptschalters
Beim Ausschalten des Hauptschalters oder Ausfall der Netzversorgung für die Maschine schließt
das elektrisch gesteuerte Hauptventil der Drucklufteinheit. Der Druck fällt innerhalb von fünf Sekun-
den auf 0 MPa (0bar) ab.
1.1.4 Sicherheitshinweise zur Druckluftversorgung
VORSICHT
Verletzungsgefahr durch Druckluft!
Es besteht Verletzungsgefahr beim Abziehen von Druckluftleitungen.
► Ziehen Sie niemals Druckluftleitungen ab, welche unter Druck stehen.
VORSICHT
Längere Unterbrechung der Druckluft kann Beschädigungen hervorrufen.
Bei eingeschalteter Maschine dürfen Sie die Druckluftzufuhr mit dem Absperrhahn maximal
30Minuten unterbrechen.
► Brauchen Sie für die Arbeiten am Pneumatiksystem länger, so müssen Sie die
Maschine am Hauptschalter ausschalten und diese von der Druckluftversorgung tren-
nen.
1.1.5 Sicherheitshinweise zu Arbeiten am Schneidgerät
WARNUNG
Bei Arbeiten im Bereich des Schneidgerätes besteht Verletzungsgefahr.
Wenn Sie Arbeiten im Bereich des Schneidgeräts durchführen, dann fahren Sie die
BE‑Wagen aus der Maschine und trennen Sie die Maschine von der Netz- und Druckluft-
versorgung.
► Warten Sie so lange, bis der Betriebsdruck auf 0 MPa abgesunken ist.
► Sichern Sie die Maschine gewissenhaft gegen unbefugtes Wiedereinschalten.
► Greifen Sie nicht in das Schneidgerät.
VORSICHT
Bei Arbeiten am Schneidgerät besteht Verletzungsgefahr.
Setzen Sie das ausgebaute Schneidgerät niemals auf Ihrem Körper (z.B. Knie, Ober-
schenkel) ab. Stellen Sie auch nicht Ihre Füße darunter.
► Tragen Sie feste Schutzhandschuhe.
► Nehmen Sie beim Aus- und Einbau das Schneidgerät nur links und rechts außen.
1.1.6 Sicherheitshinweise zum Portal
VORSICHT
Beim Verschieben des Portals kann der Bestückkopf beschädigt werden.
Beachten Sie beim Verschieben des Portals unbedingt folgende Punkte:
► Verschieben Sie das Portal niemals, indem Sie mit den Händen gegen den Bestück-
kopf drücken.
► Verschieben Sie das Portal niemals, wenn die Z-Achse abgesenkt ist.
