6 Reparatur der X-Zuführmodule 6.5 Folienentsorgung 54 Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017 6.5.3 Stopfrad gerändelt Benötigtes Ersatzteil Beispiel: Stopfrad gerändelt 8mm Zuführ- modul Artikel-Nr. Mo- du…
6 Reparatur der X-Zuführmodule
6.5 Folienentsorgung
Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017 53

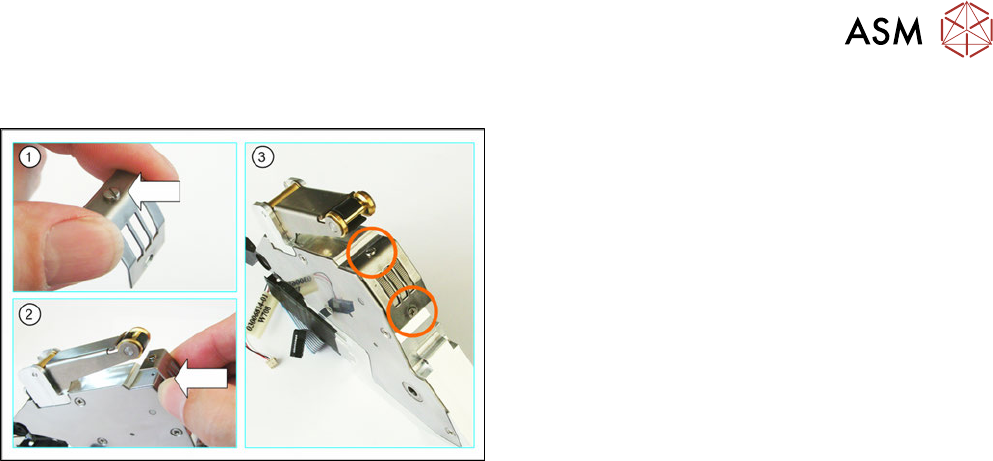

6.5.2.4 Abstreifblech montieren (8–88mm)
Je nach Breite des Zuführmoduls sind oben und unten
jeweils 1 oder 2 Schrauben zu befestigen.
► (1) Stecken Sie die Schlitzschraube(n) oben in
das Abstreifblech.
► (2) Halten Sie das Abstreifblech über die Boh-
rung für die Schraube.
► (3) Schrauben Sie das Abstreifblech oben an den
Folienentsorgungsantrieb.
Das Abstreifblech wird dabei an den Folienent-
sorgungsantrieb gezogen.
► Schrauben Sie das Abstreifblech unten an den
Folienentsorgungsantrieb.
Verwenden Sie hierzu je nach Breite des Zuführ-
moduls 1 bzw. 2 Schraube(n).
Achtung:
Achten Sie darauf, dass das Abstreifblech vollständig
am Folienentsorgungsantrieb anliegt. Anderenfalls
greifen die Stopfräder nicht und die Folie kann nicht
eingezogen werden.
► Bauen Sie den Folienentsorgungsantrieb wieder
ein (siehe - je nach Zuführmodul - unter 6.5.1
"Folienentsorgungsantrieb komplett" [}39]).
6 Reparatur der X-Zuführmodule
6.5 Folienentsorgung
54 Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017

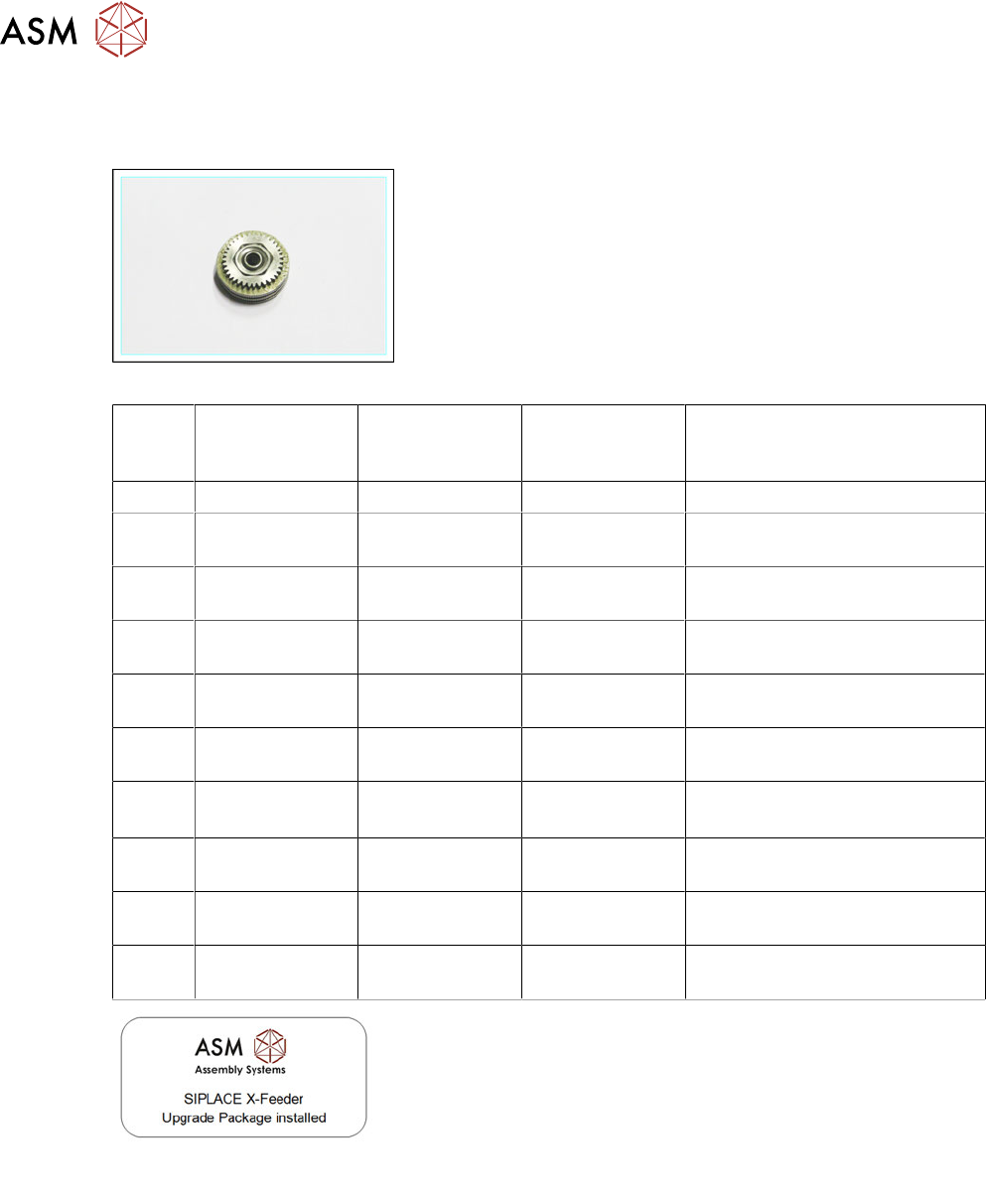

6.5.3 Stopfrad gerändelt
Benötigtes Ersatzteil
Beispiel: Stopfrad gerändelt 8mm
Zuführ-
modul
Artikel-Nr. Mo-
dul
Version <= -06
Artikel-Nr. Mo-
dul
mit Upgradekit
Artikel-Nr. Mo-
dul
Version <= -06
Bezeichnung
4mm 03082356-xx 03082356-xx 03082356-xx Stopfrad gerändelt kpl X4
8mm 03042326-xx 03042326-xx 03042326-xx Stopfrad gerändelt kpl, /Fo-
lienents, X8
12mm 03042426-xx 03042426-xx 03042426-xx Stopfrad gerändelt kpl, /Fo-
lienents, X12
16mm 03042412-xx 03117039-xx
03117048-xx
03117039-xx Stopfrad gerändelt kpl, /Fo-
lienents, X16
24mm 03041973-xx 03117040-xx
03117050-xx
03117040-xx Stopfrad gerändelt kpl, X24
32mm 03042451-xx 03117041-xx
03117051-xx
03117041-xx Stopfrad gerändelt kpl, X32
44mm 03042498-xx 03117043-xx
03117053-xx
03117043-xx Stopfrad gerändelt kpl, X44
56mm 03043421-xx 03117044-xx
03117054-xx
03117044-xx Stopfrad gerändelt kpl, X56
72mm 03043428-xx 03117045-xx
03117061-xx
03117045-xx Stopfrad gerändelt kpl, X72
88mm 03042233-xx 03117046-xx
03117062-xx
03117046-xx Stopfrad gerändelt kpl, X88
Hinweis zu Modulen mit Upgradekit:
Bei Zuführmodulen, die ein Upgradekit enthalten (gekennzeichnet
mit dem links stehenden Aufkleber) kann als Ersatzteil (Artikel-Nr.)
das Stopfrad (Antriebsseite) der Modul-Version -07 eingebaut wer-
den.
Zusätzlich muss beim Tausch dieser Baugruppe jedoch berück-
sichtigt werden, dass auch das gegenüberliegende Stopfrad der
Wippe auf die Version des Modules -07 getauscht werden muss.
Benötigtes Werkzeug
●
Schlitzschraubendreher
●
Kreuzschlitzschraubendreher
●
Pinzette
6 Reparatur der X-Zuführmodule
6.5 Folienentsorgung
Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017 55

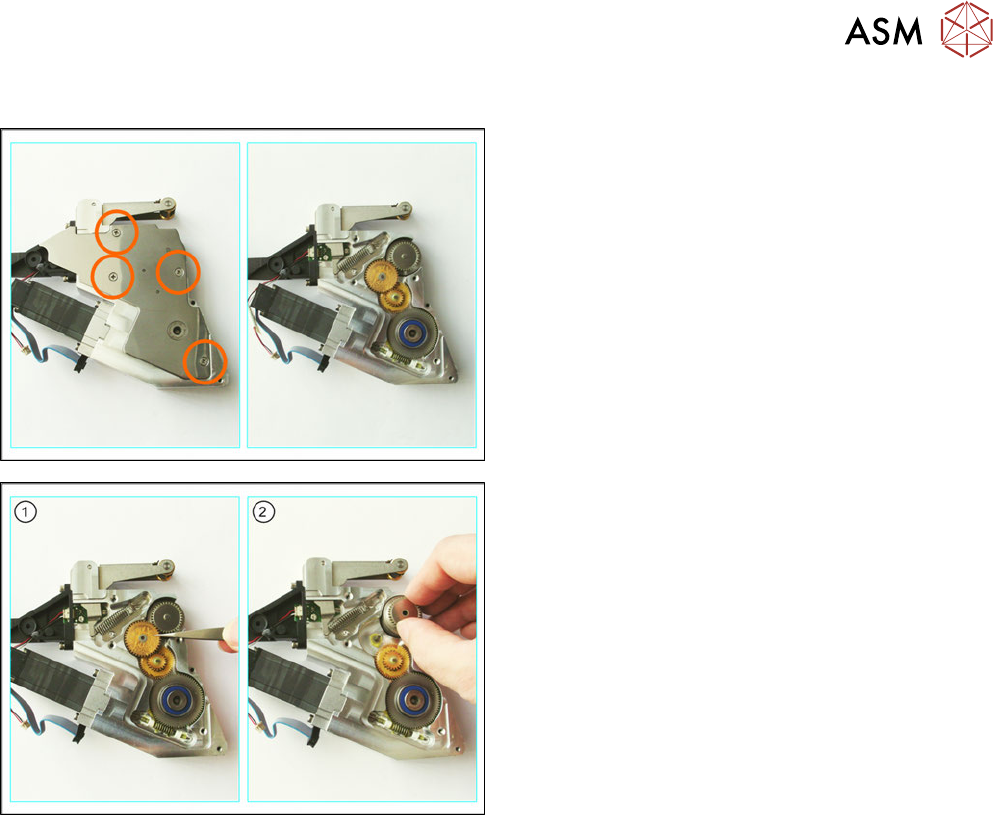

6.5.3.1 Stopfrad gerändelt entfernen (4–88mm)
► Bauen Sie zuerst den Folienentsorgungsantrieb
aus (siehe - je nach Zuführmodul – unter 6.5.1
"Folienentsorgungsantrieb komplett" [}39]).
► Entfernen Sie das Abstreifblech (siehe siehe - je
nach Zuführmodul – unter 6.5.1 "Folienentsor-
gungsantrieb komplett" [}39]).
► Legen Sie den Folienentsorgungsantrieb auf die
rechte Seite.
► Lösen Sie die in der Abbildung gekennzeichneten
Schrauben.
► Heben Sie die Deckplatte vom Folienentsor-
gungsantrieb ab.
► (1) Heben Sie das Stufenzahnrad mit einer Pin-
zette aus dem Folienentsorgungsantrieb.
Achtung: Das Stufenzahnrad ist fettig!
► (2) Nehmen Sie das gerändelte Stopfrad aus
dem Folienentsorgungsantrieb.
► Überprüfen Sie, ob sich Bauteile oder andere
Fremdkörper im Folienentsorgungsantrieb befin-
den und entfernen Sie diese.
