6 Reparatur der X-Zuführmodule
6.1 Gleitführung vorn
Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017 19
6 Reparatur der X-Zuführmodule
HINWEIS
Funktionsstand
Die in diesem Handbuch beschriebenen Tätigkeiten gelten für X-Zuführmodule ab Funkti-
onsstand 4 aufwärts. X-Zuführmodule mit Funktionsstand 3 und kleiner müssen zur Repa-
ratur an den Hersteller zurückgeschickt werden.
HINWEIS
Beispielhafte Darstellung
Alle in diesem Abschnitt beschriebenen Tätigkeiten werden beispielhaft an einem 8mm-X-
Zuführmodul dargestellt. Abweichungen sind separat gekennzeichnet.
VORSICHT
EGB-Vorschriften beachten!
Achten Sie beim Zuführmodul auf EGB-Sicherheit:
Tragen Sie schon beim Öffnen des Seitenblechs das EGB-Armband, um eine Beschädi-
gung der empfindlichen Platinen im Inneren des Zuführmoduls zu vermeiden.
VORSICHT
Unterlage
Legen Sie das Zuführmodul zum Reparieren immer vorsichtig auf eine stabile, ebene und
saubere Unterlage.

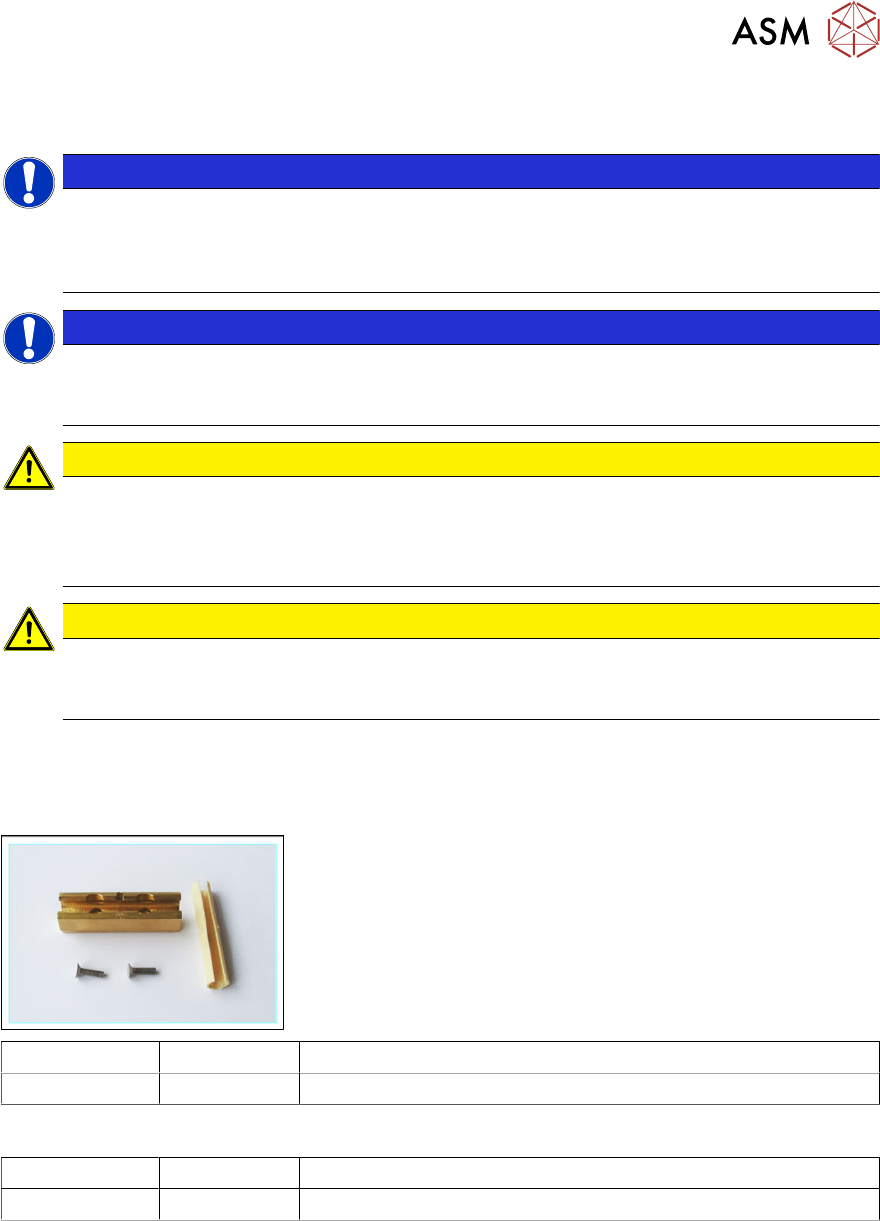

6.1 Gleitführung vorn
Benötigtes Ersatzteil
Zuführmodul Artikel-Nr. Bezeichnung
4 - 88mm 03058808-Sxx Gleitführung
Zusätzlich erhältliches Ersatzteil
Zuführmodul Artikel-Nr. Bezeichnung
4 - 88mm 03019604-Sxx Gleitfolie X-Feeder JUM-S-06LY
Benötigtes Werkzeug
●
Gleitfolienentferner
●
Kreuzschlitzschraubendreher
6 Reparatur der X-Zuführmodule
6.1 Gleitführung vorn
20 Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017

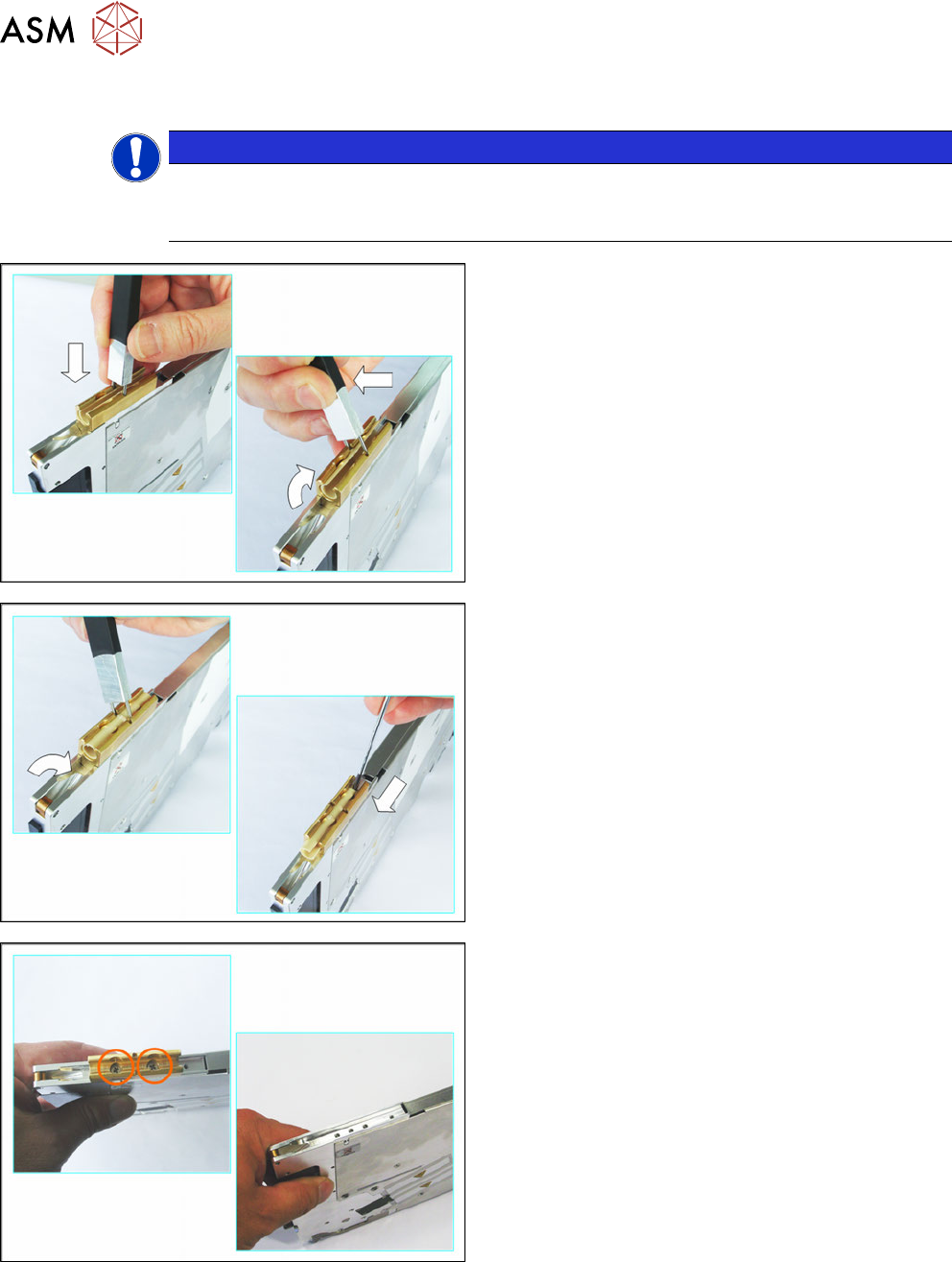

6.1.1 Gleitführung vorn entfernen
HINWEIS
Abholfenster muss montiert sein
Um eine Beschädigung des Stiftrades und des Auswerfers zu vermeiden, muss bei dieser
Arbeit das Abholfenster montiert sein.
► Drehen Sie das Zuführmodul mit der Unterseite
nach oben.
► Setzen Sie den Gleitfolienentferner an der abge-
bildeten Position in die Gleitführung.
► Hebeln Sie die Gleitfolie aus der eingerasteten
Position.
► Hebeln Sie die Gleitfolie, bis diese ungefähr eine
90°-Drehung gemacht hat.
► Schieben Sie die Gleitfolie nach vorn aus der
Gleitführung heraus.
► Lösen Sie die 2 Schrauben.
► Heben Sie die Gleitführung vom Zuführmodul ab.
6 Reparatur der X-Zuführmodule
6.1 Gleitführung vorn
Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017 21

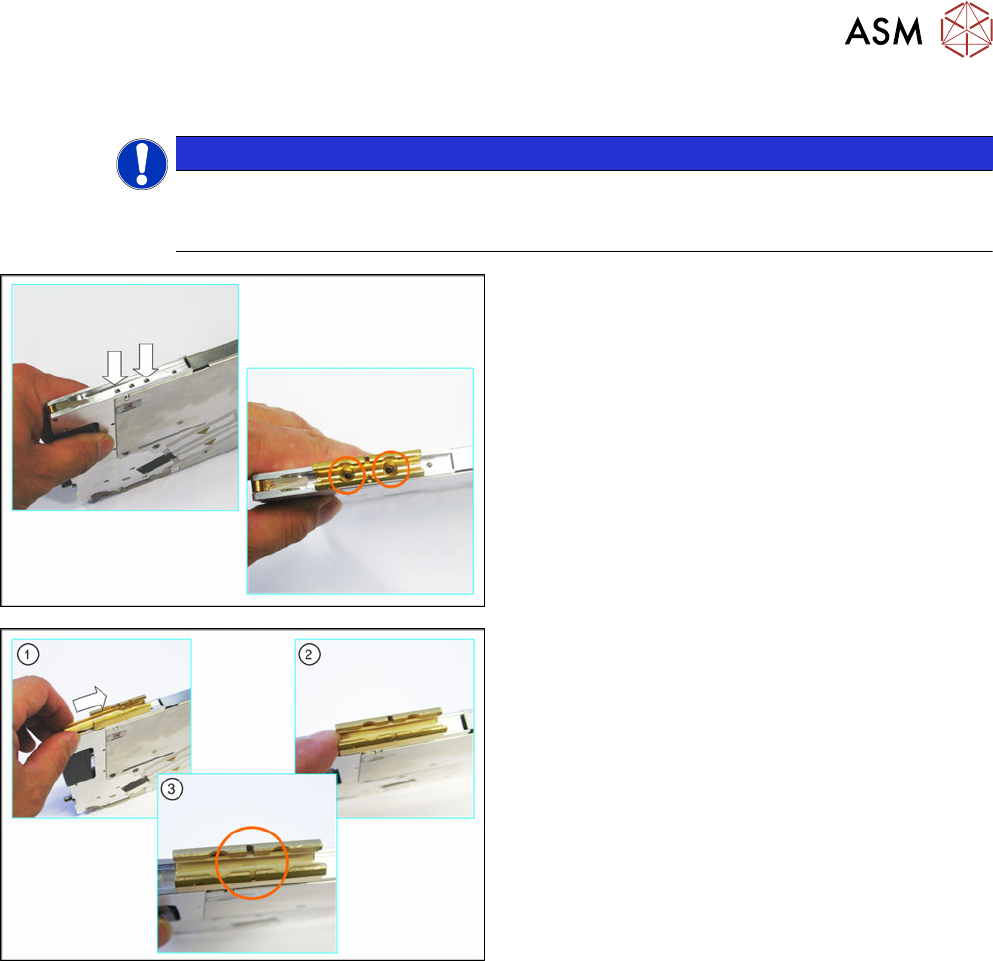

6.1.2 Gleitführung vorn montieren
HINWEIS
Abholfenster muss montiert sein
Um eine Beschädigung des Stiftrades und des Auswerfers zu vermeiden, muss bei dieser
Arbeit das Abholfenster montiert sein.
► Setzen Sie die Gleitführung – wie abgebildet – in
die Nut am Antriebträger ein.
► Platzieren Sie die vordere Gleitführung so, dass
Sie durch die Gleitführung die Bohrungen für die
Schrauben sehen.
► Schrauben Sie die Gleitführung mit den 2 Kreuz-
schlitzschrauben (M3x10mm) an das Zuführ-
modul.
► Drücken Sie die Gleitfolie leicht zusammen.
► Schieben Sie die Gleitfolie von vorn in die Gleit-
führung, bis diese deutlich einrastet.
