6 Reparatur der X-Zuführmodule 6.1 Gleitführung vorn Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017 21 6.1.2 Gleitführung vorn montieren HINWEIS Abholfenster muss montiert sein Um eine Beschädigung des Stiftrades un…
6 Reparatur der X-Zuführmodule
6.1 Gleitführung vorn
20 Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017
6.1.1 Gleitführung vorn entfernen
HINWEIS
Abholfenster muss montiert sein
Um eine Beschädigung des Stiftrades und des Auswerfers zu vermeiden, muss bei dieser
Arbeit das Abholfenster montiert sein.
► Drehen Sie das Zuführmodul mit der Unterseite
nach oben.
► Setzen Sie den Gleitfolienentferner an der abge-
bildeten Position in die Gleitführung.
► Hebeln Sie die Gleitfolie aus der eingerasteten
Position.
► Hebeln Sie die Gleitfolie, bis diese ungefähr eine
90°-Drehung gemacht hat.
► Schieben Sie die Gleitfolie nach vorn aus der
Gleitführung heraus.
► Lösen Sie die 2 Schrauben.
► Heben Sie die Gleitführung vom Zuführmodul ab.
6 Reparatur der X-Zuführmodule
6.1 Gleitführung vorn
Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017 21
6.1.2 Gleitführung vorn montieren
HINWEIS
Abholfenster muss montiert sein
Um eine Beschädigung des Stiftrades und des Auswerfers zu vermeiden, muss bei dieser
Arbeit das Abholfenster montiert sein.
► Setzen Sie die Gleitführung – wie abgebildet – in
die Nut am Antriebträger ein.
► Platzieren Sie die vordere Gleitführung so, dass
Sie durch die Gleitführung die Bohrungen für die
Schrauben sehen.
► Schrauben Sie die Gleitführung mit den 2 Kreuz-
schlitzschrauben (M3x10mm) an das Zuführ-
modul.
► Drücken Sie die Gleitfolie leicht zusammen.
► Schieben Sie die Gleitfolie von vorn in die Gleit-
führung, bis diese deutlich einrastet.
6 Reparatur der X-Zuführmodule
6.2 Gleitführung hinten
22 Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017

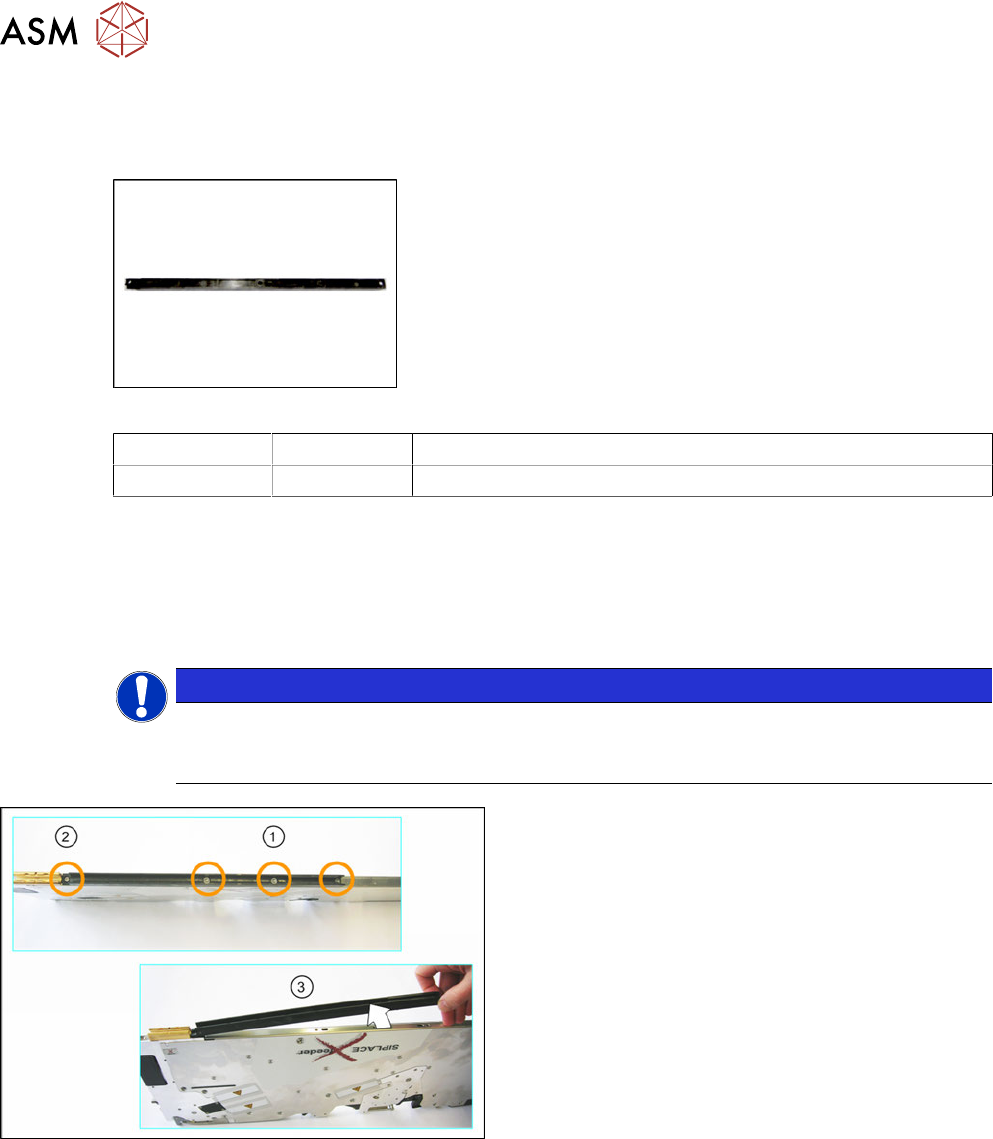

6.2 Gleitführung hinten
Benötigtes Ersatzteil
Abb.2: Hintere Gleitführung L200
Zuführmodul Artikel-Nr. Bezeichnung
4 - 88mm 03003994-Sxx Gleitfuehrung /hinten L200
Benötigtes Werkzeug
●
Kreuzschlitzschraubendreher
●
TORX-Schraubendreher Größe T8
6.2.1 Gleitführung hinten entfernen
HINWEIS
Abholfenster muss montiert sein
Um eine Beschädigung des Stiftrades und des Auswerfers zu vermeiden, muss bei dieser
Arbeit das Abholfenster montiert sein.
► Lösen Sie die 3 hinteren Schrauben an der Gleit-
führung. (1)
► Lösen Sie die vordere Schraube an der Gleitfüh-
rung. (2)
► Heben Sie die Gleitführung hinten an und ziehen
Sie sie nach oben ab.
