6 Reparatur der X-Zuführmodule
6.3 Linke Seitenabdeckung
Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017 25
► Heben Sie die Seitenabdeckung am hinteren En-
de an.
► Ziehen Sie die Seitenabdeckung leicht schräg
nach hinten.
Achten Sie darauf, dass Sie dabei die Lasche ge-
rade aus der Antriebseinheit ziehen.
► Legen Sie die Seitenabdeckung an einen ge-
schützen und sauberen Platz.
6.3.2 Linke Seitenabdeckung montieren
► Legen Sie das Zuführmodul vorsichtig mit der
rechten Seite auf eine stabile, ebene und saube-
re Unterlage.
► (1) Heben Sie die Seitenabdeckung schräg von
der rechten Seite auf das Zuführmodul.
(2) Schieben Sie dabei die Laschen in die An-
triebseinheit.
► (3) Achten Sie darauf, dass die Seitenabdeckung
bündig mit dem Bedienfeld abschließt.

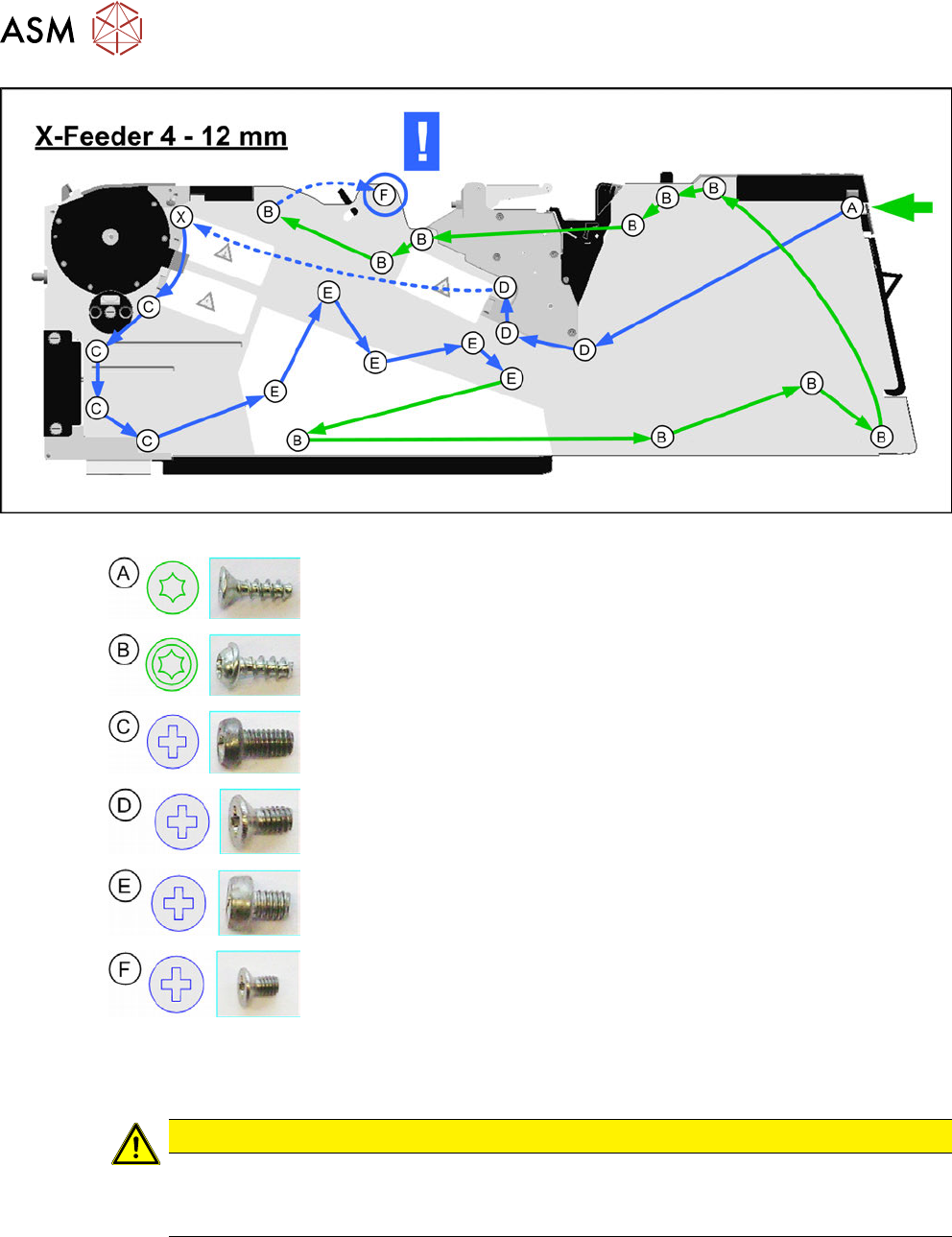

► Schrauben Sie die Seitenabdeckung an das Zuführmodul, wie im Folgenden in den Schraub-
bildern abgebildet.
Beginnen Sie mit Schraube (A) rechts unter dem Bedienfeld.
Grüne Pfeile zeigen auf Schrauben, für die Sie einen TORX-Schraubendreher mit 0,6Nm Drehmo-
ment verwenden.
Blaue Pfeile zeigen auf Schrauben, für die Sie einen Kreuzschlitzschraubendreher mit 0,9Nm
Drehmoment verwenden.
VORSICHT
Schrauben nicht verkanten
Achten Sie beim Ansetzen der Schrauben darauf, dass diese beim Eindrehen NICHT ver-
kanten.
6 Reparatur der X-Zuführmodule
6.3 Linke Seitenabdeckung
26 Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017
Bezeichnung Größe Drehmoment Anzahl
RF-SN85 2,5x7,5mm 0,6Nm 1
RF-SN75 2,5x6 mm 0,6Nm 10
SN213307 M2,5x5 mm 0,9Nm 5 (4+8mm)
4 (12mm)
DIN965 M2,5x5 mm 0,9Nm 3
SN213307 M2,5x3 mm 0,9Nm 5
RF-SN75 2,5x6 mm - 1
(X) Die Schraube (X) ist bei den Zuführmodulen unterschiedlich.
Bei 4- 8mm-Zuführmodulen ist es eine Schraube vom Typ (D).
Bei 12mm-Zuführmodulen ist es eine Schraube vom Typ (C).
VORSICHT
Schraube (F) ist empfindlich
Drehen Sie Schraube (F) vorsichtig mit einem kleinen Kreuzschraubendreher fest.
Achten Sie bei dieser Schraube besonders darauf, dass diese NICHT verkantet.
6 Reparatur der X-Zuführmodule
6.3 Linke Seitenabdeckung
Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017 27
Bezeichnung Größe Drehmoment Anzahl
RF-SN85 2,5x7,5mm 0,6Nm 1
RF-SN75 2,5x6mm 0,6Nm 4
SN213307 M2,5x5mm 0,9Nm 11
ISO7046 M2,5x6mm 0,9Nm 3
SN213307 M2,5x4mm 0,9Nm E
Nur bei 4-12mm-Zuführmodulen
► Montieren Sie anschließend die hintere Gleitführung an das Zuführmodul (siehe 6.2.2 "Gleit-
führung hinten montieren" [}23]).
