6 Reparatur der X-Zuführmodule 6.4 Gurtantrieb 28 Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017 6.4 Gurtantrieb 6.4.1 Abholfenster Benötigtes Ersatzteil Beispiel: Abholfenster 8-12mm (oben), 24mm (unten) Zuführmo…

100%1 / 96
6 Reparatur der X-Zuführmodule
6.3 Linke Seitenabdeckung
Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017 27

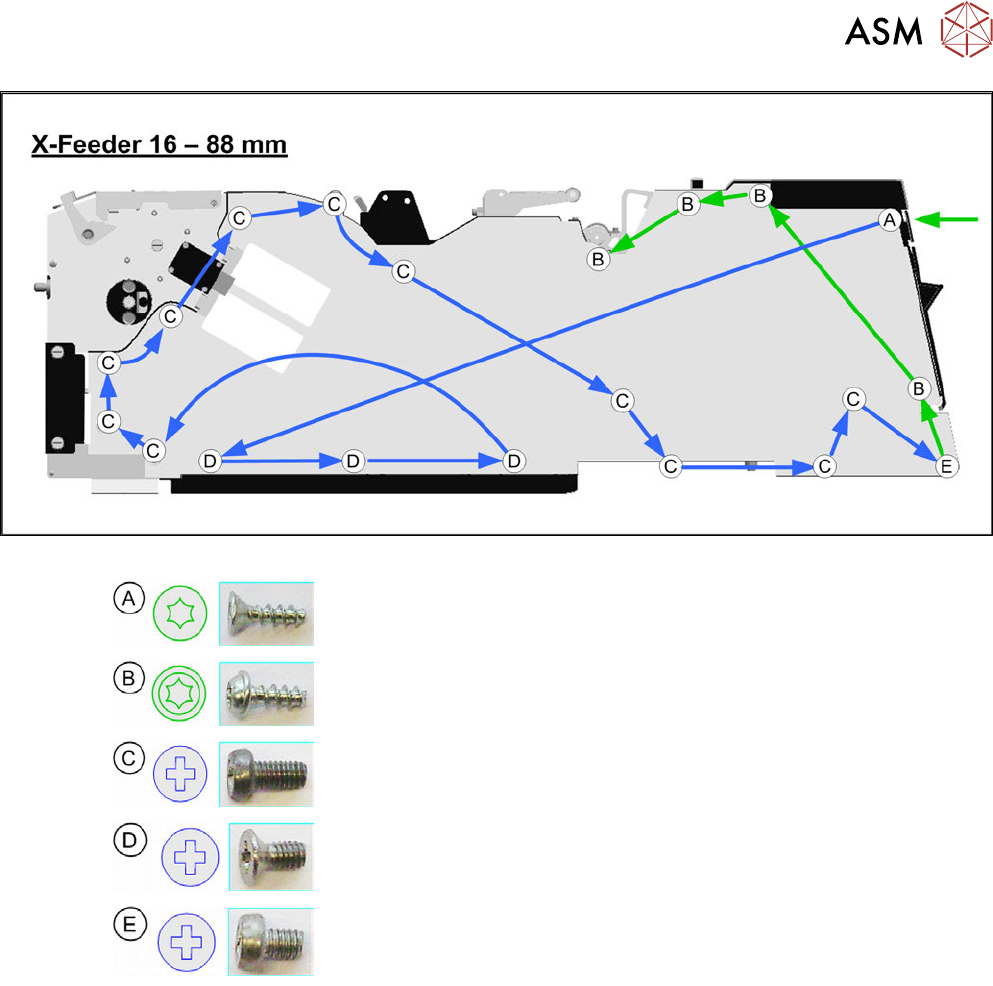

Bezeichnung Größe Drehmoment Anzahl
RF-SN85 2,5x7,5mm 0,6Nm 1
RF-SN75 2,5x6mm 0,6Nm 4
SN213307 M2,5x5mm 0,9Nm 11
ISO7046 M2,5x6mm 0,9Nm 3
SN213307 M2,5x4mm 0,9Nm E
Nur bei 4-12mm-Zuführmodulen
► Montieren Sie anschließend die hintere Gleitführung an das Zuführmodul (siehe 6.2.2 "Gleit-
führung hinten montieren" [}23]).
6 Reparatur der X-Zuführmodule
6.4 Gurtantrieb
28 Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017
6.4 Gurtantrieb
6.4.1 Abholfenster
Benötigtes Ersatzteil
Beispiel: Abholfenster 8-12mm (oben), 24mm (unten)
Zuführmodul Artikel-Nr. Bezeichnung
4mm 03088366-Sxx Abholfenster /X4
8mm 03010085-Sxx Abholfenster /X8
12mm 03012057-Sxx Abholfenster /X12
16mm 03021035-Sxx Abholfenster kompl, /X16
24mm 03021046-Sxx Abholfenster kompl, /X24
32mm 03021048-Sxx Abholfenster kompl, X32
44mm 03021059-Sxx Abholfenster kompl, X44
56mm 03021232-Sxx Abholfenster kompl, X56
72mm 03021233-Sxx Abholfenster kompl. X72
88mm 03021235-Sxx Abholfenster kompl, X88
Benötigtes Werkzeug
●
Kreuzschlitzschraubendreher
●
Pinzette
6 Reparatur der X-Zuführmodule
6.4 Gurtantrieb
Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017 29
6.4.1.1 Abholfenster entfernen (4–12mm)
Nur bei 12mm-X-Zuführmodulen:
► Legen Sie das Zuführmodul vorsichtig auf die lin-
ke Seite.
► Lösen Sie die beiden in der Abbildung gekenn-
zeichneten Schrauben.
► Heben Sie den Füllstück aus dem Zuführmodul.
► Entfernen Sie, falls vorhanden, zuerst die Gurtun-
terstützung (Spacer).
Schieben Sie die Gurtunterstützung nach vorn
aus dem Abholfenster.
► Lösen Sie die beiden in der Abbildung gekenn-
zeichneten Schrauben.
► Drehen Sie das Zuführmodul um und schütteln
Sie die beiden Schrauben, die Gurtgleitfeder und
den Federhalter aus dem Abholfenster.
► Lösen Sie die Lagerschraube.
► Schieben Sie das Abholfenster senkrecht zum
Zuführmodul aus dem Gurtantrieb.
Achten Sie darauf, das Abholfenster dabei
NICHT zu verkanten.
