6 Reparatur der X-Zuführmodule 6.4 Gurtantrieb 30 Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017 6.4.1.2 Abholfenster montieren (4–12mm) ► Legen Sie das Zuführmodul vorsichtig auf die linke Seite. ► Schieben Sie …
6 Reparatur der X-Zuführmodule
6.4 Gurtantrieb
Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017 29
6.4.1.1 Abholfenster entfernen (4–12mm)
Nur bei 12mm-X-Zuführmodulen:
► Legen Sie das Zuführmodul vorsichtig auf die lin-
ke Seite.
► Lösen Sie die beiden in der Abbildung gekenn-
zeichneten Schrauben.
► Heben Sie den Füllstück aus dem Zuführmodul.
► Entfernen Sie, falls vorhanden, zuerst die Gurtun-
terstützung (Spacer).
Schieben Sie die Gurtunterstützung nach vorn
aus dem Abholfenster.
► Lösen Sie die beiden in der Abbildung gekenn-
zeichneten Schrauben.
► Drehen Sie das Zuführmodul um und schütteln
Sie die beiden Schrauben, die Gurtgleitfeder und
den Federhalter aus dem Abholfenster.
► Lösen Sie die Lagerschraube.
► Schieben Sie das Abholfenster senkrecht zum
Zuführmodul aus dem Gurtantrieb.
Achten Sie darauf, das Abholfenster dabei
NICHT zu verkanten.
6 Reparatur der X-Zuführmodule
6.4 Gurtantrieb
30 Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017
6.4.1.2 Abholfenster montieren (4–12mm)
► Legen Sie das Zuführmodul vorsichtig auf die
linke Seite.
► Schieben Sie das Abholfenster senkrecht in den
Gurtantrieb.
Achten Sie darauf, dass sich die Spitze des Ab-
holfenster innerhalb des Fensterhebers befindet.
► Befestigen Sie das Abholfenster mit einer Lager-
schraube.
► Setzen Sie die Druckfeder in die Aussparung im
Gurtantrieb.
► Legen Sie den Federhalter so auf die Druckfeder,
dass diese im Federhalter einrastet und die bei-
den Bohrungen für die Schrauben durch den Fe-
derhalter zu sehen sind.
► Befestigen Sie den Federhalter mit den beiden
Senkkopfschrauben (M2x4mm).
6 Reparatur der X-Zuführmodule
6.4 Gurtantrieb
Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017 31
Nur bei 12mm-X-Zuführmodulen:
► Setzen Sie den Füllstück in das Zuführmodul.
achten Sie darauf, dass der Füllstück bündig am
Zuführmodul anliegt.
► Befestigen Sie den Füllstück mit den in der Abbil-
dung gekennzeichneten Schrauben.
6.4.1.3 Abholfenster entfernen (16–88mm)

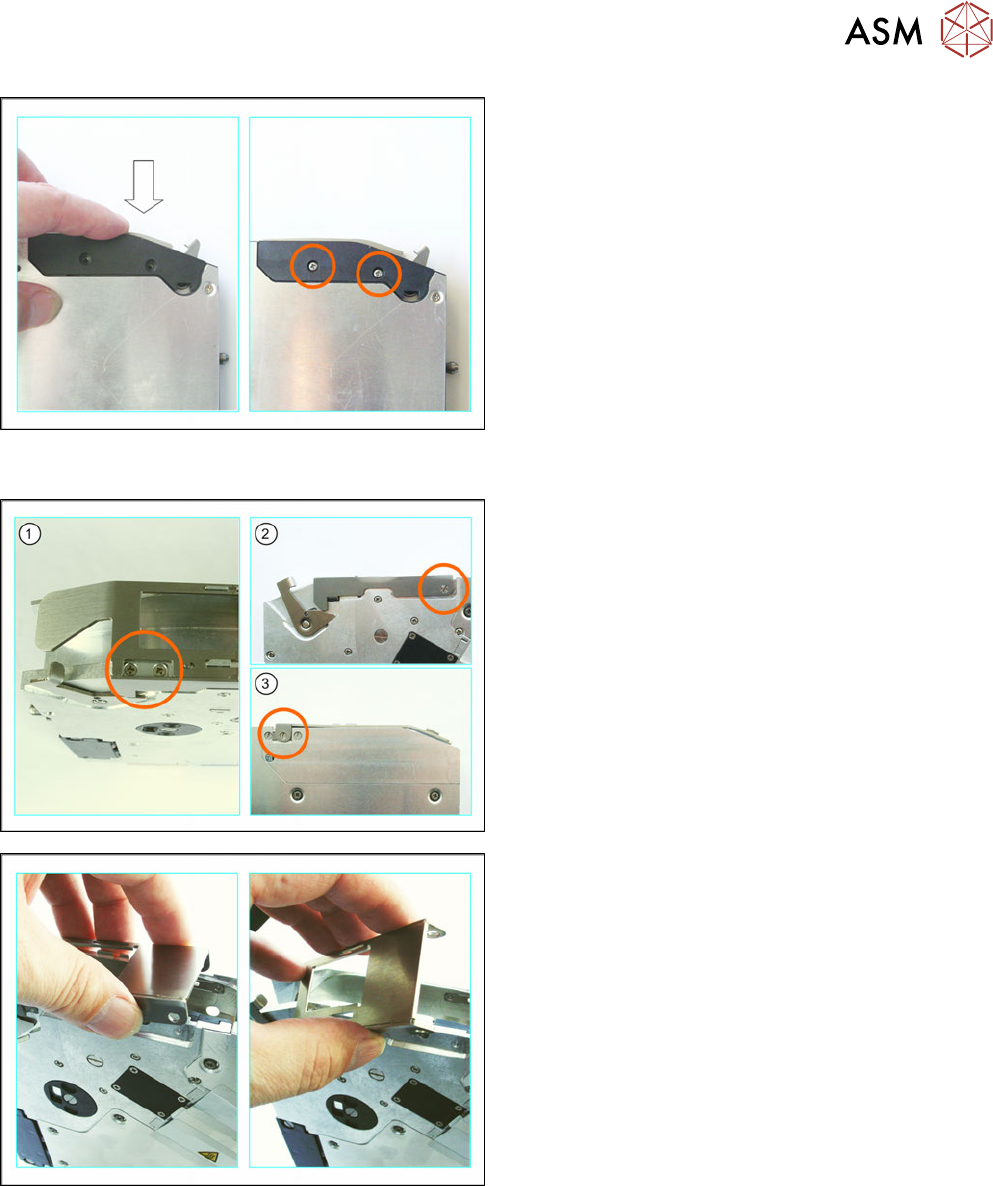

► (1) Lösen Sie die beiden gekennzeichneten
Schrauben, mit denen der Federhalter am Abhol-
fenster befestigt ist.
► Entfernen Sie die beiden Schrauben, den Feder-
halter und die Gurtfeder aus dem Abholfenster.
► (2) Lösen Sie die gekennzeichnete Schraube an
der linken Seite des Zuführmoduls.
► (3) Lösen Sie die gekennzeichnete Schraube an
der rechten Seite des Zuführmoduls.
► Heben Sie das Abholfenster zuerst hinten an.
► Kippen Sie das Abholfenster und heben Sie es
anschließend schräg nach links vom Zuführ-
modul.
