6 Reparatur der X-Zuführmodule 6.4 Gurtantrieb Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017 35 6.4.2.3 Spleißsensor entfernen (16–88mm) ► Entfernen Sie die linke Seitenabdeckung (siehe 6.3.1 "Linke Seitena…
6 Reparatur der X-Zuführmodule
6.4 Gurtantrieb
34 Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017

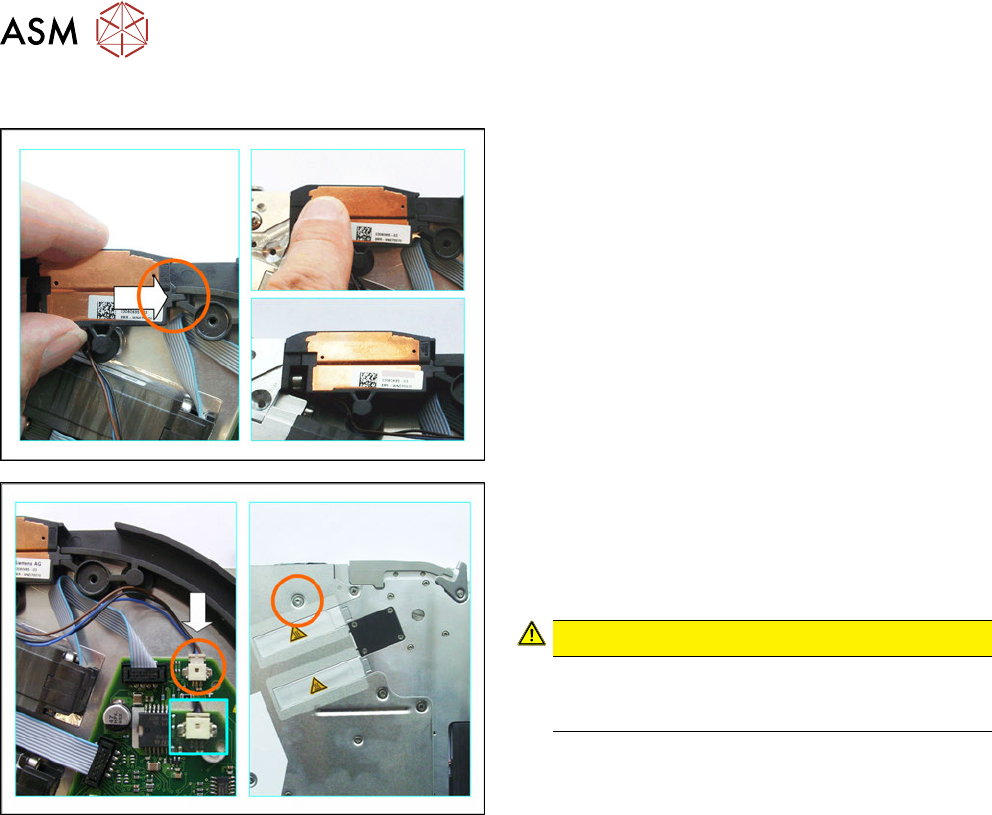

6.4.2.2 Spleißsensor montieren (8–12mm)
► Schieben Sie den Spleißsensor von links mit der
Rastnase bis zum Anschlag in die Haltevorrich-
tung am Gurtkanal.
► Drücken Sie den Spleißsensor auf der linken Sei-
te in die Aussparung neben dem Gurtantrieb
nach unten.
► Achten Sie darauf, dass die glatte Seite des
Steckers oben ist.
► Stecken Sie den Stecker vorsichtig bis zum
Anschlag in den in der Abbildung gekennzeichne-
ten Anschluss auf der Platine.
VORSICHT!
Drücken Sie den Stecker nicht mit Gewalt in den
Anschluss, weil ansonsten einzelne Pins abbre-
chen oder verbiegen können.
.
► Befestigen Sie den Spleißsensor mit der Pilzkopf-
schneidschraube (T2,5x6mm) an der rechten
Seitenabdeckung.
► Montieren Sie die linke Seitenabdeckung (siehe Abschnitt 6.3.2 "Linke Seitenabdeckung mon-
tieren" [}25]).
► Montieren Sie die hintere Gleitführung (siehe 6.2.2 "Gleitführung hinten montieren" [}23]).
6 Reparatur der X-Zuführmodule
6.4 Gurtantrieb
Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017 35

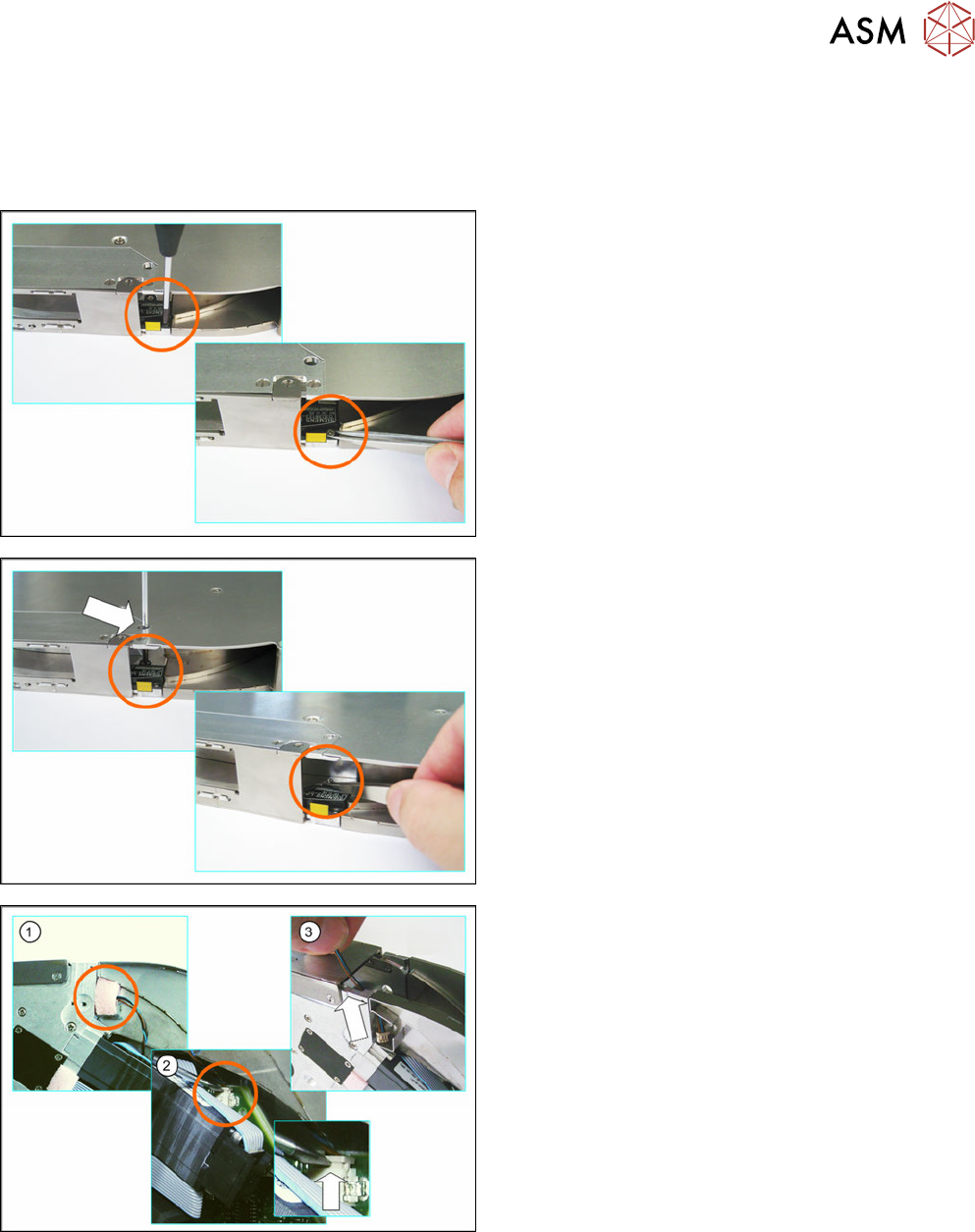

6.4.2.3 Spleißsensor entfernen (16–88mm)
► Entfernen Sie die linke Seitenabdeckung (siehe 6.3.1 "Linke Seitenabdeckung entfer-
nen" [}24]).
► Legen Sie das Zuführmodul vorsichtig auf die linke Seite.
► Lösen Sie die in der Abbildung gekennzeichnete
Schraube.
► Entfernen Sie die Schraube, z.B. mit einer Pin-
zette.
► Stecken Sie den Kreuzschlitzschraubendreher
durch die gekennzeichnete Öffnung in der Sei-
tenabdeckung.
► Lösen Sie die hintere, in der Abbildung gekenn-
zeichnete Schraube.
► Entfernen Sie die Schraube, z.B. mit einer Pin-
zette.
► Legen Sie das Zuführmodul vorsichtig auf die
rechte Seite.
► (1) Entfernen Sie den Schaumgummi, der die
Öffnung zum Gurtkanal verschließt.
► (2) Lösen den Stecker des Spleißsensors aus
dem Anschluss an der Platine.
Verwenden Sie hierzu z.B. einen kleinen Schlitz-
schraubendreher.
Schieben Sie den Stecker nach oben aus dem
Anschluss (siehe kleine Abbildung).
Ziehen Sie dabei NICHT am Kabel.
► (3) Nehmen Sie den Spleißsensor aus dem Gurt-
kanal und ziehen Sie Kabel und Stecker nach
oben aus der Öffnung.
6 Reparatur der X-Zuführmodule
6.4 Gurtantrieb
36 Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017

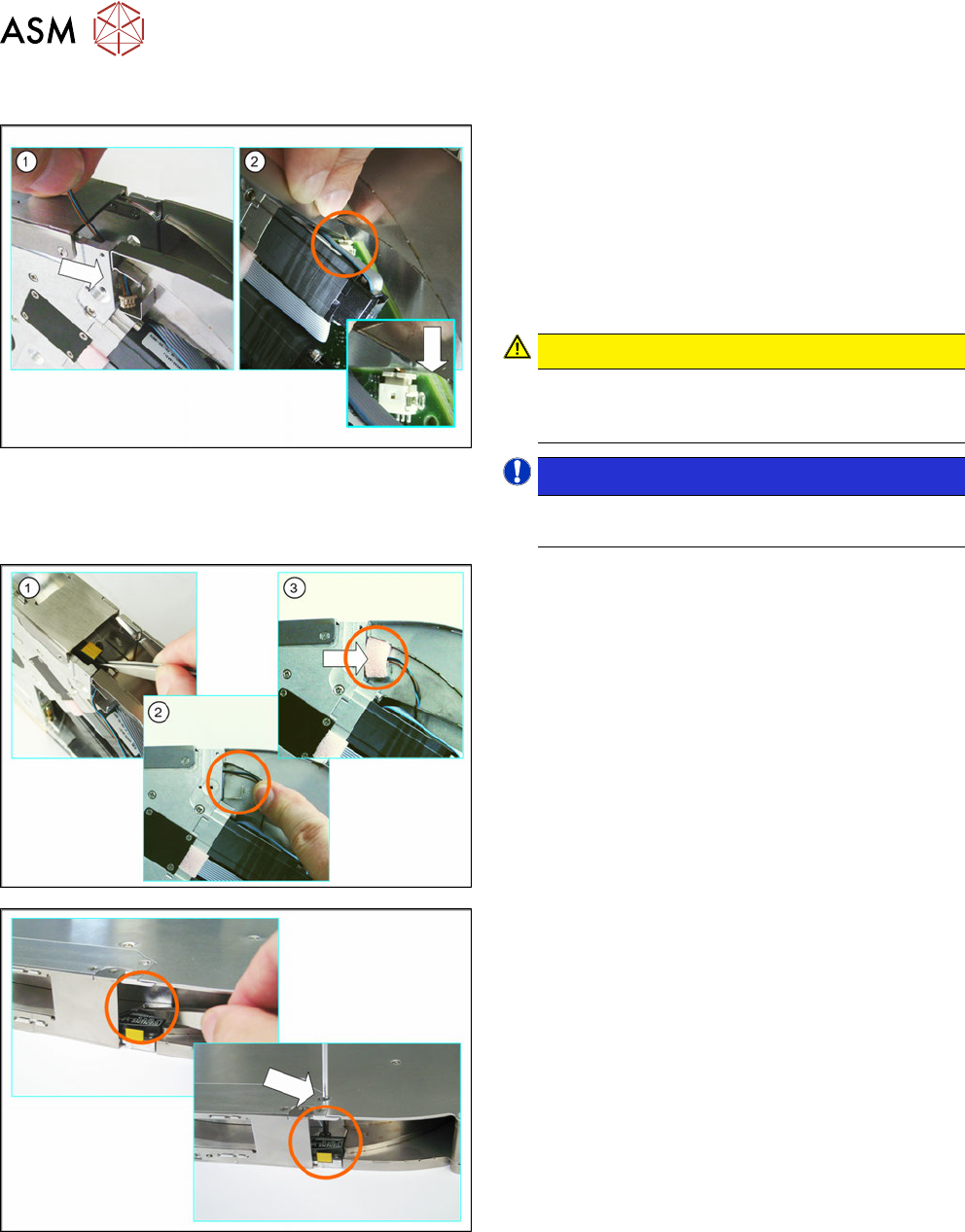

6.4.2.4 Spleißsensor montieren (16–88mm)
► (1) Stecken Sie den Stecker des Spleißsensors
durch die Öffnung am Gurtkanal.
► Achten Sie darauf, dass die glatte Seite des
Steckers oben ist.
► (2) Stecken Sie den Stecker vorsichtig, z.B. mit
einer Pinzette, bis zum Anschlag in den in der
Abbildung gekennzeichneten Anschluss auf der
Platine.
VORSICHT!
Drücken Sie den Stecker nicht mit Gewalt in den
Anschluss, weil ansonsten einzelne Pins abbre-
chen oder verbiegen können.
.
HINWEIS!
Das Anschließen des Steckers erfordert sehr viel
Feingefühl. Bitte haben Sie etwas Geduld.
.
► (1) Platzieren Sie den Spleißsensor im Gurtkanal.
Zupfen Sie den Spleißsensor vorsichtig am Kabel
in die ausgesparte Position an der Seitenwand
des Zuführmoduls.
Achten Sie darauf, dass sich kein Teil des Kabels
im Gurtkanal befindet.
► (2) Verlegen Sie das Kabel wie in der Abbildung
gekennzeichnet.
► (3) Verschließen Sie mit dem Schaumgummi die
Öffnung zum Gurtkanal.
► Setzen Sie den Spleißsensor in den Gurtkanal
ein.
► Halten Sie die Schraube mit einer Pinzette an die
hintere Bohrung.
► Stecken Sie den Kreuzschlitzschraubendreher
durch die gekennzeichnete Öffnung in der Sei-
tenabdeckung.
► Befestigen Sie die hintere, in der Abbildung ge-
kennzeichnete Schraube.
