6.4.2.4 Spleißsensor montieren (16–88mm)
► (1) Stecken Sie den Stecker des Spleißsensors
durch die Öffnung am Gurtkanal.
► Achten Sie darauf, dass die glatte Seite des
Steckers oben ist.
► (2) Stecken Sie den Stecker vorsichtig, z.B. mit
einer Pinzette, bis zum Anschlag in den in der
Abbildung gekennzeichneten Anschluss auf der
Platine.
VORSICHT!
Drücken Sie den Stecker nicht mit Gewalt in den
Anschluss, weil ansonsten einzelne Pins abbre-
chen oder verbiegen können.
.
HINWEIS!
Das Anschließen des Steckers erfordert sehr viel
Feingefühl. Bitte haben Sie etwas Geduld.
.
► (1) Platzieren Sie den Spleißsensor im Gurtkanal.
Zupfen Sie den Spleißsensor vorsichtig am Kabel
in die ausgesparte Position an der Seitenwand
des Zuführmoduls.
Achten Sie darauf, dass sich kein Teil des Kabels
im Gurtkanal befindet.
► (2) Verlegen Sie das Kabel wie in der Abbildung
gekennzeichnet.
► (3) Verschließen Sie mit dem Schaumgummi die
Öffnung zum Gurtkanal.
► Setzen Sie den Spleißsensor in den Gurtkanal
ein.
► Halten Sie die Schraube mit einer Pinzette an die
hintere Bohrung.
► Stecken Sie den Kreuzschlitzschraubendreher
durch die gekennzeichnete Öffnung in der Sei-
tenabdeckung.
► Befestigen Sie die hintere, in der Abbildung ge-
kennzeichnete Schraube.
6 Reparatur der X-Zuführmodule
6.4 Gurtantrieb
Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017 37

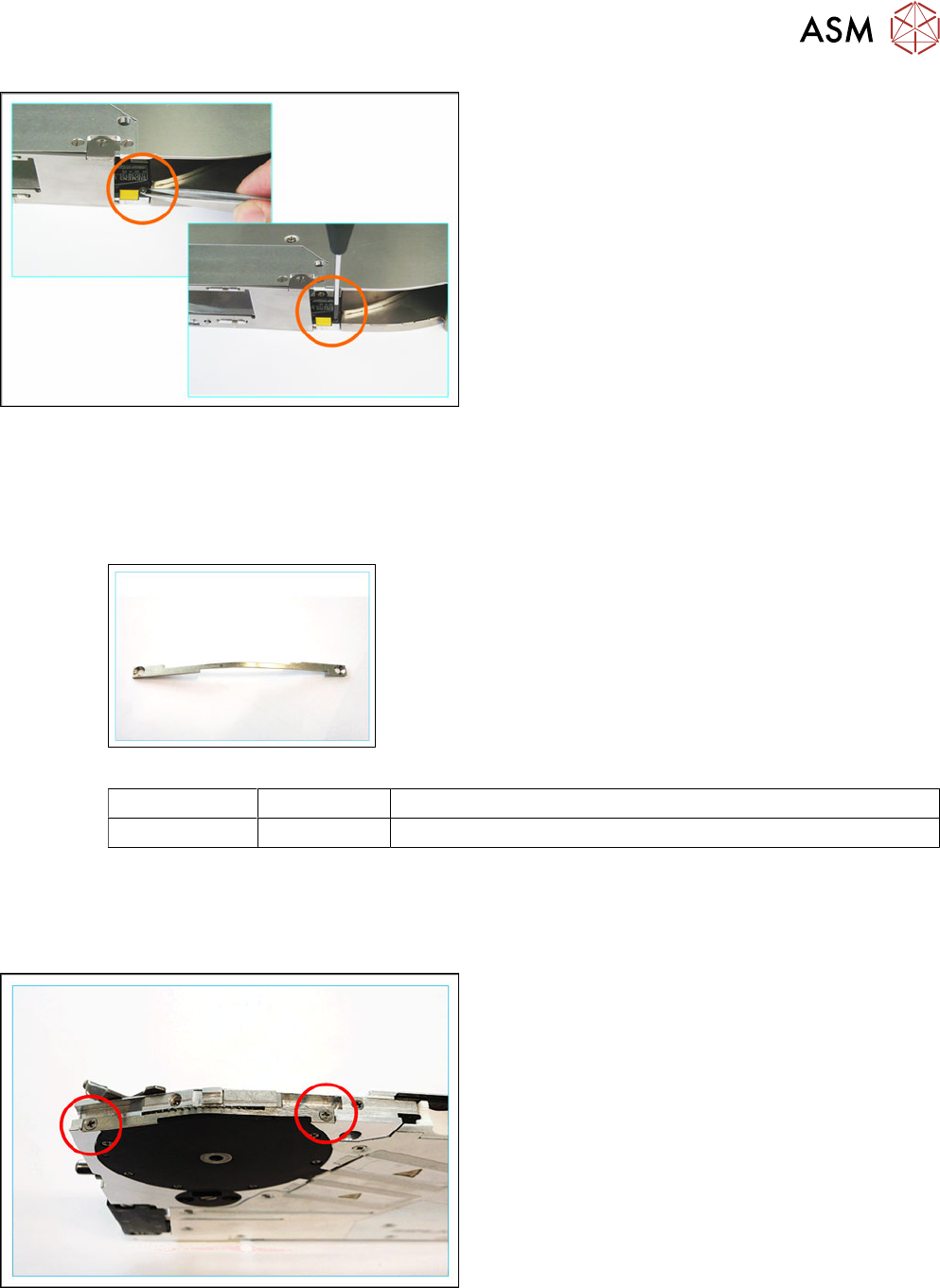

► Halten Sie die Schraube mit einer Pinzette an die
vordere Bohrung.
► Befestigen Sie die vordere, in der Abbildung ge-
kennzeichnete Schraube.
► Montieren Sie die linke Seitenabdeckung (siehe Abschnitt 6.3.2 "Linke Seitenabdeckung mon-
tieren" [}25]).
6.4.3 Schirmblech (nur 4mmX)
Benötigtes Ersatzteil
Schirmblech X4
Zuführmodul Artikel-Nr. Bezeichnung
4mm 03087341-Sxx Schirmblech X4
Benötigtes Werkzeug
●
Kreuzschlitzschraubendreher
6.4.3.1 Schirmblech entfernen
► Entfernen Sie das Abholfenster (siehe 6.4.1.1
"Abholfenster entfernen (4–12mm)" [}29]).
► Entfernen Sie die beiden in der Abbildung ge-
kennzeichneten Schrauben. Verwenden Sie hier-
zu einen Kreuzschlitzschraubendreher.
► Entfernen Sie das Schirmblech.
6 Reparatur der X-Zuführmodule
6.4 Gurtantrieb
38 Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017
6.4.3.2 Schirmblech montieren
► Setzen Sie das Schirmblech wie abgebildet auf
den Gurtantrieb.
Achten Sie darauf, dass die Aussparungen am
Schirmblech so platziert sind, dass das Zahnrad
des Gurtantriebs frei beweglich ist.
► Befestigen Sie das Schirmblech mit den beiden
gekennzeichneten Schrauben. Verwenden Sie
hierzu einen Kreuzschlitzschraubendreher.
► Befestigen Sie das Abholfenster (siehe 6.4.1.2
"Abholfenster montieren (4–12mm)" [}30]).
