6 Reparatur der X-Zuführmodule 6.5 Folienentsorgung Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017 47 ► Legen Sie das Zuführmodul vorsichtig auf die rechte Seite. ► Entfernen Sie die linke Seitenabdeckung (siehe 6.3…
6 Reparatur der X-Zuführmodule
6.5 Folienentsorgung
46 Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017
► Legen Sie das Zuführmodul vorsichtig auf die lin-
ke Seite.
► Positionieren Sie den Folienbehälter so, dass er
bündig an der Seitenabdeckung anliegt.
► Befestigen Sie die in der Abbildung gekennzeich-
neten Pilzkopfschneidschrauben (2,5x7,5mm)
Torx.
► Montieren Sie die Wippe (siehe 6.6.2.2 "Wippe
montieren (4–88mm)" [}75]).
6.5.1.5 Folienentsorgungsantrieb entfernen (24–88mm)
► Entfernen Sie zuerst die Wippe (siehe 6.6.2.1
"Wippe entfernen (4–88mm)" [}74]).
► Legen Sie das Zuführmodul vorsichtig auf die lin-
ke Seite.
► Entfernen Sie die in der Abbildung gekennzeich-
neten Schrauben.
6 Reparatur der X-Zuführmodule
6.5 Folienentsorgung
Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017 47

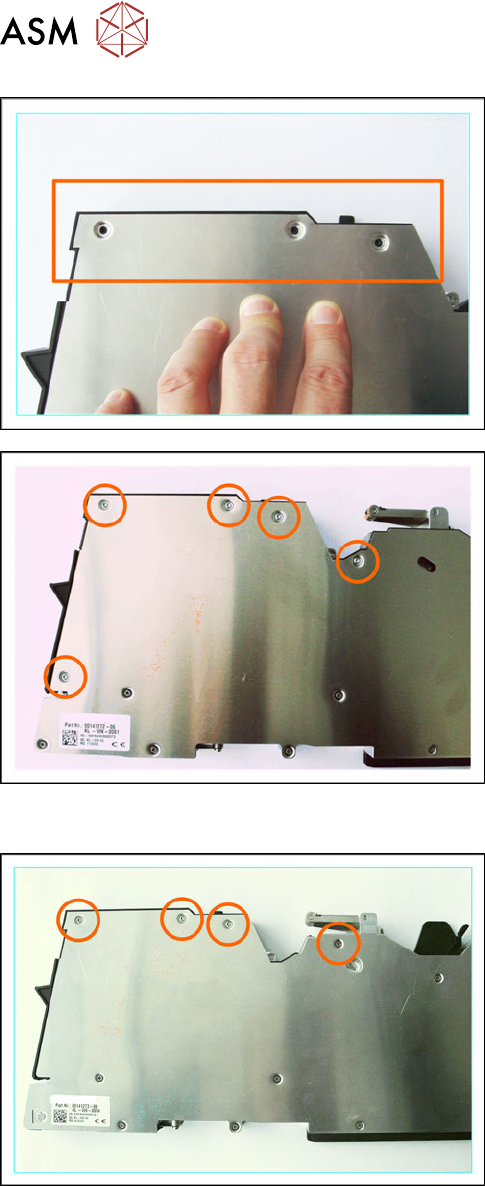

► Legen Sie das Zuführmodul vorsichtig auf die
rechte Seite.
► Entfernen Sie die linke Seitenabdeckung (siehe
6.3.1 "Linke Seitenabdeckung entfernen" [}24]).
► Lösen Sie die in der Abbildung gekennzeichneten
Schrauben.
► Nehmen Sie das Distanzstück aus dem Zuführ-
modul.
► (1) Ziehen Sie den in der Abbildung gekennzeich-
neten Stecker nach oben aus dem Anschluss.
Um den Stecker zu lösen, bewegen Sie diesen
vorsichtig seitlich hin und her.
► (2) Ziehen Sie den in der Abbildung gekennzeich-
neten Stecker in Pfeilrichtung aus dem An-
schluss. Ziehen Sie dabei am Stecker und
NICHT am Kabel.
► (3) Klappen Sie vorsichtig den Verschluss vom
Flachkabel-Anschluss nach links oben auf und
lösen Sie das Flachkabel.
Achten Sie darauf, den Verschluss nicht zu weit
nach hinten zu drücken. Der Verschluss könnte
abbrechen.
► Ziehen Sie den in der Abbildung gekennzeichne-
ten Stecker vorsichtig in Pfeilrichtung aus dem
Anschluss. Ziehen Sie dabei am Stecker und
NICHT am Kabel.
► Nehmen Sie den Folienentsorgungsantrieb samt
Folienbehälter aus der Zuführmodul.
► Drehen Sie den Folienentsorgungsantrieb um.
► (1) Lösen Sie die in der Abbildung gekennzeich-
nete Schraube.
► Drehen Sie den Folienentsorgungsantrieb erneut
um.
► (2) Lösen Sie die in der Abbildung gekennzeich-
neten Schrauben.
HINWEIS!
Achten Sie darauf, dass die zu den Schrau-
ben gehörenden Beilegscheiben nicht verlo-
ren gehen.
.
6 Reparatur der X-Zuführmodule
6.5 Folienentsorgung
48 Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017
6.5.1.6 Folienentsorgungsantrieb montieren (24–88mm)
► (1) Drücken Sie den Folienentsorgungsantrieb in
Pfeilrichtung an den Folienbehälter.
Achten Sie darauf, dass der Folienentsorgungs-
antrieb direkt am Folienbehälter anliegt.
► Legen Sie die Beilegscheiben ein und befestigen
Sie den Folienentsorgungsantrieb mit den In der
Abbildung gekennzeichneten Zylinderkopfschrau-
ben.
► Drehen Sie den Folienentsorgungsantrieb um.
► (2) Befestigen Sie den Folienentsorgungsantrieb
mit der in der Abbildung gekennzeichneten Zylin-
derkopfschraube.
► Drehen Sie den Folienentsorgungsantrieb erneut
um.
► Setzen Sie das Dichtungsgummi in die Halterung
ein wie in der Abbildung zu sehen.
Auf der linken Seite sollte das Dichtungsgummi
bündig abschließen, auf der rechten Seite über-
stehen. Auf den überstehenden Teil des Dich-
tungsgummis wird später das Distanzstück auf-
gesetzt.
