6 Reparatur der X-Zuführmodule 6.5 Folienentsorgung 48 Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017 6.5.1.6 Folienentsorgungsantrieb montieren (24–88mm) ► (1) Drücken Sie den Folienentsorgungsantrieb in Pfeilri…
6 Reparatur der X-Zuführmodule
6.5 Folienentsorgung
Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017 47

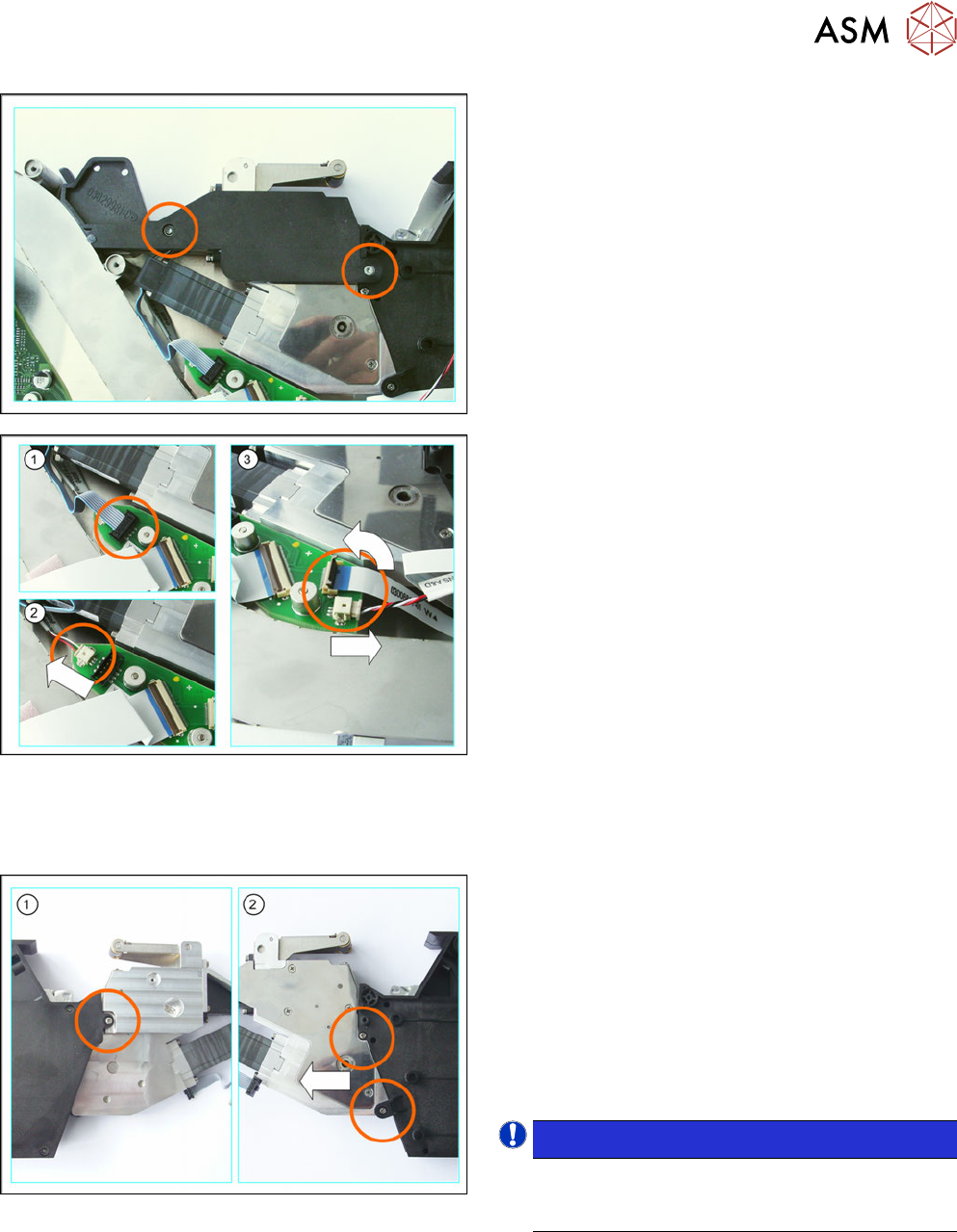

► Legen Sie das Zuführmodul vorsichtig auf die
rechte Seite.
► Entfernen Sie die linke Seitenabdeckung (siehe
6.3.1 "Linke Seitenabdeckung entfernen" [}24]).
► Lösen Sie die in der Abbildung gekennzeichneten
Schrauben.
► Nehmen Sie das Distanzstück aus dem Zuführ-
modul.
► (1) Ziehen Sie den in der Abbildung gekennzeich-
neten Stecker nach oben aus dem Anschluss.
Um den Stecker zu lösen, bewegen Sie diesen
vorsichtig seitlich hin und her.
► (2) Ziehen Sie den in der Abbildung gekennzeich-
neten Stecker in Pfeilrichtung aus dem An-
schluss. Ziehen Sie dabei am Stecker und
NICHT am Kabel.
► (3) Klappen Sie vorsichtig den Verschluss vom
Flachkabel-Anschluss nach links oben auf und
lösen Sie das Flachkabel.
Achten Sie darauf, den Verschluss nicht zu weit
nach hinten zu drücken. Der Verschluss könnte
abbrechen.
► Ziehen Sie den in der Abbildung gekennzeichne-
ten Stecker vorsichtig in Pfeilrichtung aus dem
Anschluss. Ziehen Sie dabei am Stecker und
NICHT am Kabel.
► Nehmen Sie den Folienentsorgungsantrieb samt
Folienbehälter aus der Zuführmodul.
► Drehen Sie den Folienentsorgungsantrieb um.
► (1) Lösen Sie die in der Abbildung gekennzeich-
nete Schraube.
► Drehen Sie den Folienentsorgungsantrieb erneut
um.
► (2) Lösen Sie die in der Abbildung gekennzeich-
neten Schrauben.
HINWEIS!
Achten Sie darauf, dass die zu den Schrau-
ben gehörenden Beilegscheiben nicht verlo-
ren gehen.
.
6 Reparatur der X-Zuführmodule
6.5 Folienentsorgung
48 Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017

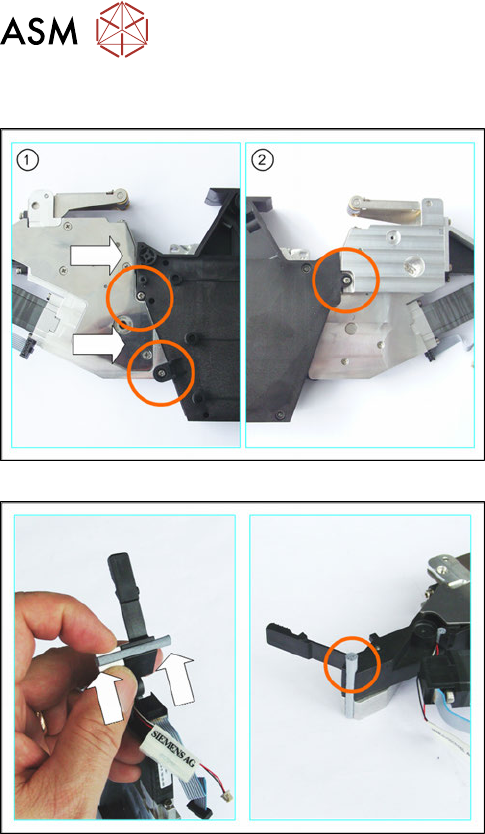

6.5.1.6 Folienentsorgungsantrieb montieren (24–88mm)
► (1) Drücken Sie den Folienentsorgungsantrieb in
Pfeilrichtung an den Folienbehälter.
Achten Sie darauf, dass der Folienentsorgungs-
antrieb direkt am Folienbehälter anliegt.
► Legen Sie die Beilegscheiben ein und befestigen
Sie den Folienentsorgungsantrieb mit den In der
Abbildung gekennzeichneten Zylinderkopfschrau-
ben.
► Drehen Sie den Folienentsorgungsantrieb um.
► (2) Befestigen Sie den Folienentsorgungsantrieb
mit der in der Abbildung gekennzeichneten Zylin-
derkopfschraube.
► Drehen Sie den Folienentsorgungsantrieb erneut
um.
► Setzen Sie das Dichtungsgummi in die Halterung
ein wie in der Abbildung zu sehen.
Auf der linken Seite sollte das Dichtungsgummi
bündig abschließen, auf der rechten Seite über-
stehen. Auf den überstehenden Teil des Dich-
tungsgummis wird später das Distanzstück auf-
gesetzt.
6 Reparatur der X-Zuführmodule
6.5 Folienentsorgung
Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017 49

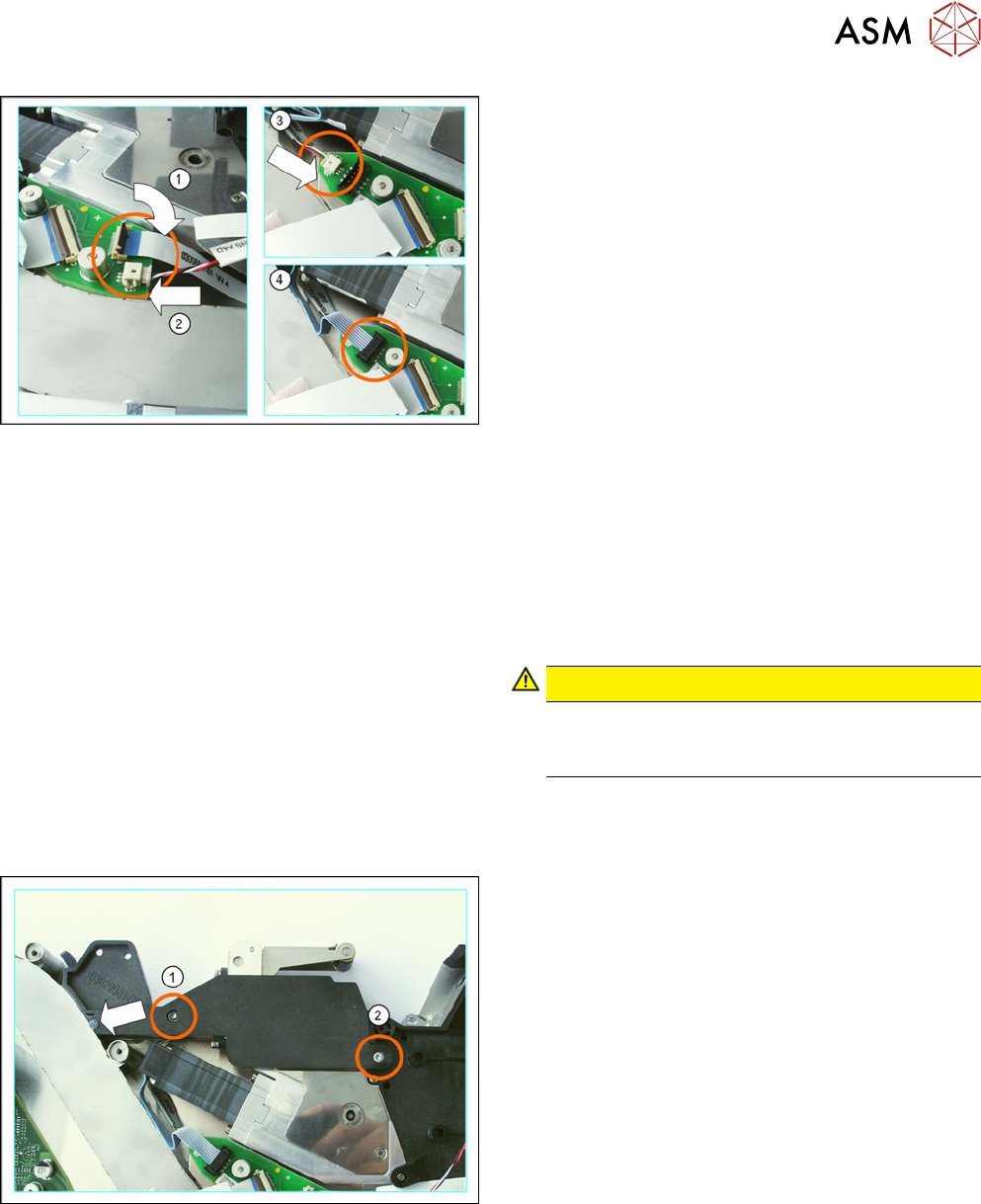

► Setzen Sie den Folienentsorgungsantrieb mit
dem Folienbehälter in das Zuführmodul ein.
► (1) Stecken Sie das Flachkabel bis zum Anschlag
in den Anschluss.
Achten Sie darauf, dass die blaue Fläche am Ka-
belende oben ist und das Flachkabel gerade im
Anschluss liegt.
► Klappen Sie den Verschluss des Anschlusses
nach unten auf das Flachkabel.
Stellen Sie sicher, dass das Flachkabel fest im
Anschluss sitzt. Ziehen Sie zur Kontrolle vorsich-
tig an dem Flachkabel.
► Kontrollieren Sie nochmal, ob das Flachkabel ge-
rade im Anschluss liegt.
Nötigenfalls öffnen Sie den Anschluss, korrigie-
ren Sie die Position des Flachkabel und klappen
Sie den Anschluss wieder zu.
► (2) und (3)
Stecken Sie den Stecker vorsichtig in Pfeilrich-
tung bis zum Anschlag in den abgebildeten An-
schluss.
Achten Sie darauf, dass die glatte Seite des
Steckers oben ist.
VORSICHT!
Drücken Sie den Stecker nicht mit Gewalt in
den Anschluss, weil ansonsten einzelne Pins
abbrechen oder verbiegen können.
.
► (4) Stecken Sie den Stecker in den in der Abbil-
dung gekennzeichneten Anschluss.
► Schieben Sie das Distanzstück von rechts um
das Dichtungsgummi.
► Befestigen Sie das Distanzstück mit den in der
Abbildung gekennzeichneten Torx-Schrauben.
(1) Pilzkopfschneidschraube (lang)
(2) Senkkopfschneidschraube (kurz)
► Montieren Sie die linke Seitenabdeckung (siehe
6.3.2 "Linke Seitenabdeckung montieren" [}25]).
