6 Reparatur der X-Zuführmodule
6.5 Folienentsorgung
48 Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017
6.5.1.6 Folienentsorgungsantrieb montieren (24–88mm)
► (1) Drücken Sie den Folienentsorgungsantrieb in
Pfeilrichtung an den Folienbehälter.
Achten Sie darauf, dass der Folienentsorgungs-
antrieb direkt am Folienbehälter anliegt.
► Legen Sie die Beilegscheiben ein und befestigen
Sie den Folienentsorgungsantrieb mit den In der
Abbildung gekennzeichneten Zylinderkopfschrau-
ben.
► Drehen Sie den Folienentsorgungsantrieb um.
► (2) Befestigen Sie den Folienentsorgungsantrieb
mit der in der Abbildung gekennzeichneten Zylin-
derkopfschraube.
► Drehen Sie den Folienentsorgungsantrieb erneut
um.
► Setzen Sie das Dichtungsgummi in die Halterung
ein wie in der Abbildung zu sehen.
Auf der linken Seite sollte das Dichtungsgummi
bündig abschließen, auf der rechten Seite über-
stehen. Auf den überstehenden Teil des Dich-
tungsgummis wird später das Distanzstück auf-
gesetzt.
6 Reparatur der X-Zuführmodule
6.5 Folienentsorgung
Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017 49
► Setzen Sie den Folienentsorgungsantrieb mit
dem Folienbehälter in das Zuführmodul ein.
► (1) Stecken Sie das Flachkabel bis zum Anschlag
in den Anschluss.
Achten Sie darauf, dass die blaue Fläche am Ka-
belende oben ist und das Flachkabel gerade im
Anschluss liegt.
► Klappen Sie den Verschluss des Anschlusses
nach unten auf das Flachkabel.
Stellen Sie sicher, dass das Flachkabel fest im
Anschluss sitzt. Ziehen Sie zur Kontrolle vorsich-
tig an dem Flachkabel.
► Kontrollieren Sie nochmal, ob das Flachkabel ge-
rade im Anschluss liegt.
Nötigenfalls öffnen Sie den Anschluss, korrigie-
ren Sie die Position des Flachkabel und klappen
Sie den Anschluss wieder zu.
► (2) und (3)
Stecken Sie den Stecker vorsichtig in Pfeilrich-
tung bis zum Anschlag in den abgebildeten An-
schluss.
Achten Sie darauf, dass die glatte Seite des
Steckers oben ist.
 VORSICHT!
Drücken Sie den Stecker nicht mit Gewalt in
den Anschluss, weil ansonsten einzelne Pins
abbrechen oder verbiegen können.
.
► (4) Stecken Sie den Stecker in den in der Abbil-
dung gekennzeichneten Anschluss.
► Schieben Sie das Distanzstück von rechts um
das Dichtungsgummi.
► Befestigen Sie das Distanzstück mit den in der
Abbildung gekennzeichneten Torx-Schrauben.
(1) Pilzkopfschneidschraube (lang)
(2) Senkkopfschneidschraube (kurz)
► Montieren Sie die linke Seitenabdeckung (siehe
6.3.2 "Linke Seitenabdeckung montieren" [}25]).
6 Reparatur der X-Zuführmodule
6.5 Folienentsorgung
50 Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017

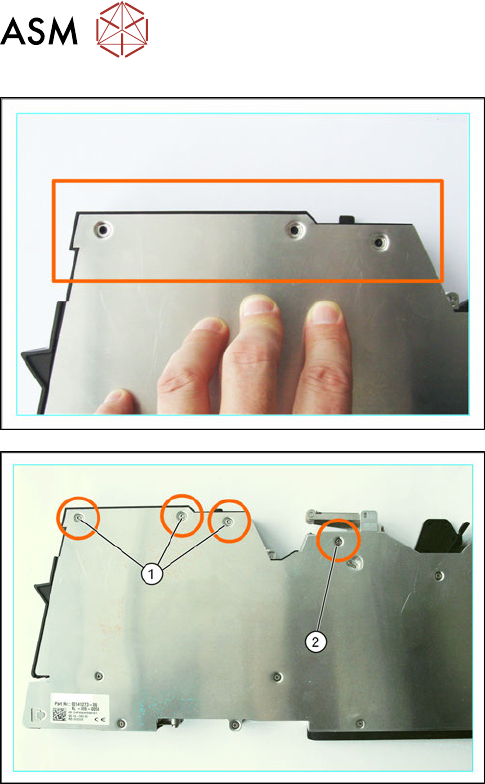

► Legen Sie das Zuführmodul vorsichtig auf die lin-
ke Seite.
► Positionieren Sie den Folienbehälter so, dass er
bündig an der Seitenabdeckung anliegt.
► Befestigen Sie die in der Abbildung gekennzeich-
neten Schrauben.
(1) Pilzkopfschneidschraube (2,5x7,5mm) Torx
(2) Zylinderkopf-Kreuzschlitzschraube
(2,5x5mm)
► Montieren Sie die Wippe (siehe 6.6.2.2 "Wippe
montieren (4–88mm)" [}75]).
