6 Reparatur der X-Zuführmodule
6.5 Folienentsorgung
Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017 51
6.5.2 Abstreifblech Folienentsorgung
Benötigtes Ersatzteil

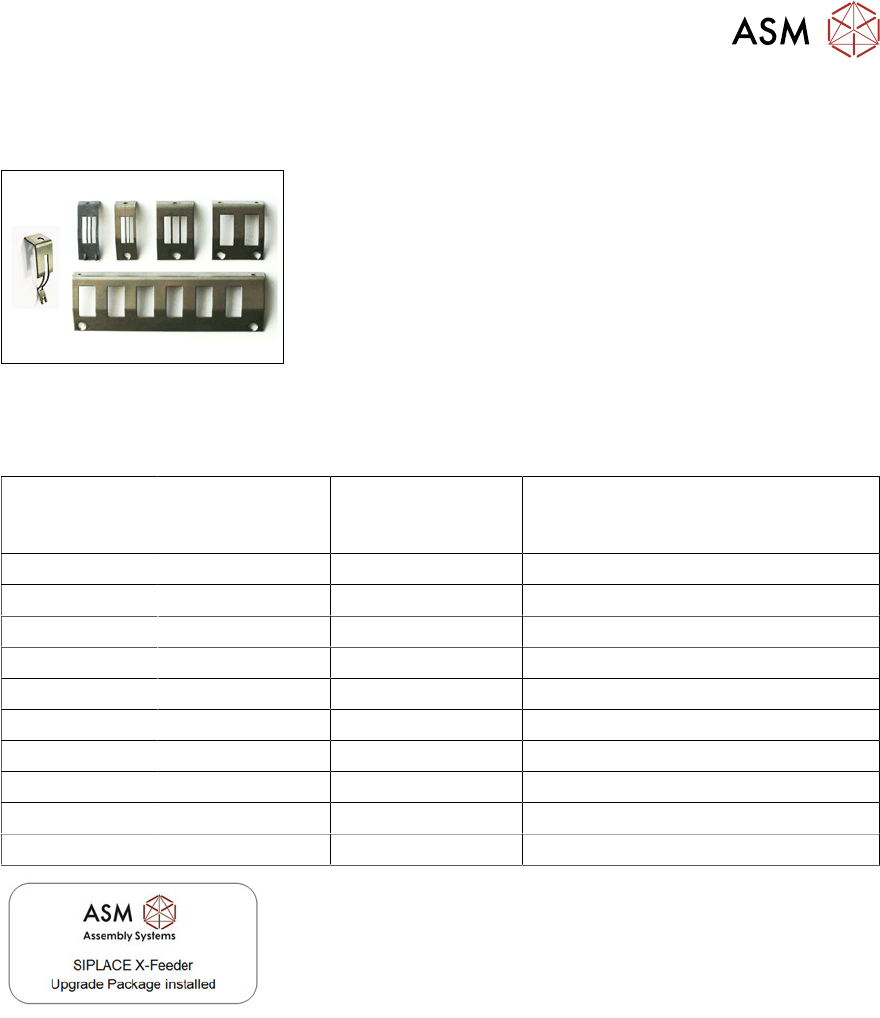

Beispiele: Abstreifblech Folienentsorgung für verschiedene Breiten
Links: 4mm X
Oben: 8mmX (mit 1 oder 2 Schrauben), 16 und 24mmX
Unten: 88mmX
Zuführmodul Artikel-Nr. Mo-
dul
Version <= -06
Artikel-Nr. Modul
Version >= -07
Bezeichnung
4mm 03087963-xx 03087963-xx Abstreifblech Getriebeseite X4
8mm 03050581-xx 03050581-xx Abstreifer/Folienentsorgung X8
12mm 03042429-xx 03042429-xx Abstreifblech /Folienentsorgung X12
16mm 03042410-xx 03096933-xx Abstreifblech /Folienentsorgung X16
24mm 03041984-xx 03085743-xx Abstreifblech /Folienentsorgung X24
32mm 03042453-xx 03085758-xx Abstreifblech /Folienentsorgung X32
44mm 03042500-xx 03085171-xx Abstreifblech /Folienentsorgung X44
56mm 03043422-xx 03085768-xx Abstreifblech /Folienentsorgung X56
72mm 03043426-xx 03085778-xx Abstreifblech /Folienentsorgung X72
88mm 03042234-xx 03085787-xx Abstreifblech /Folienentsorgung X88
Hinweis zu Modulen mit Upgradekit
Bei Zuführmodulen, die ein Upgradekit enthalten (gekennzeichnet
mit dem links stehenden Aufkleber) kann als Ersatzteil (Artikel-Nr.)
das Abstreifblech der Modul-Version -07 eingebaut werden.
Benötigtes Werkzeug
●
Schlitzschraubendreher
●
Kreuzschlitzschraubendreher
6 Reparatur der X-Zuführmodule
6.5 Folienentsorgung
52 Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017
6.5.2.1 Abstreifblech entfernen (4 mm)
► Lösen Sie die in der Abbildung gekennzeichneten
Schraube am Abstreifblech.
► Entnehmen Sie das Abstreifblech.
6.5.2.2 Abstreifblech montieren (4 mm)
► Setzen Sie das Abstreifblech wie abgebildet vor-
sichtig an den Folienentsorgungsantrieb.
Achten Sie darauf, dass das Abstreifblech plan
am Folienentsorgungsantrieb anliegt.
► Schrauben Sie das Abstreifblech an den Fo-
lienentsorgungsantrieb.
6.5.2.3 Abstreifblech entfernen (8–88mm)
► Bauen Sie zuerst den Folienentsorgungsantrieb
aus (siehe - je nach Zuführmodul - unter 6.5.1
"Folienentsorgungsantrieb komplett" [}39]).
► Lösen Sie die in der Abbildung gekennzeichneten
Schrauben oben und unten am Abstreifblech.
Je nach Breite des Zuführmoduls sind hier oben
und unten insgesamt bis zu 4 Schrauben zu lö-
sen.
► Entfernen Sie das Abstreifblech.
6 Reparatur der X-Zuführmodule
6.5 Folienentsorgung
Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017 53
6.5.2.4 Abstreifblech montieren (8–88mm)
Je nach Breite des Zuführmoduls sind oben und unten
jeweils 1 oder 2 Schrauben zu befestigen.
► (1) Stecken Sie die Schlitzschraube(n) oben in
das Abstreifblech.
► (2) Halten Sie das Abstreifblech über die Boh-
rung für die Schraube.
► (3) Schrauben Sie das Abstreifblech oben an den
Folienentsorgungsantrieb.
Das Abstreifblech wird dabei an den Folienent-
sorgungsantrieb gezogen.
► Schrauben Sie das Abstreifblech unten an den
Folienentsorgungsantrieb.
Verwenden Sie hierzu je nach Breite des Zuführ-
moduls 1 bzw. 2 Schraube(n).
Achtung:
Achten Sie darauf, dass das Abstreifblech vollständig
am Folienentsorgungsantrieb anliegt. Anderenfalls
greifen die Stopfräder nicht und die Folie kann nicht
eingezogen werden.
► Bauen Sie den Folienentsorgungsantrieb wieder
ein (siehe - je nach Zuführmodul - unter 6.5.1
"Folienentsorgungsantrieb komplett" [}39]).
