6 Reparatur der X-Zuführmodule 6.5 Folienentsorgung 56 Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017 6.5.3.2 Stopfrad gerändelt montieren (4–88mm) ► (1) Stecken Sie das gerändelte Stopfrad in den Folienentsorgun…
6 Reparatur der X-Zuführmodule
6.5 Folienentsorgung
Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017 55
6.5.3.1 Stopfrad gerändelt entfernen (4–88mm)
► Bauen Sie zuerst den Folienentsorgungsantrieb
aus (siehe - je nach Zuführmodul – unter 6.5.1
"Folienentsorgungsantrieb komplett" [}39]).
► Entfernen Sie das Abstreifblech (siehe siehe - je
nach Zuführmodul – unter 6.5.1 "Folienentsor-
gungsantrieb komplett" [}39]).
► Legen Sie den Folienentsorgungsantrieb auf die
rechte Seite.
► Lösen Sie die in der Abbildung gekennzeichneten
Schrauben.
► Heben Sie die Deckplatte vom Folienentsor-
gungsantrieb ab.
► (1) Heben Sie das Stufenzahnrad mit einer Pin-
zette aus dem Folienentsorgungsantrieb.
Achtung: Das Stufenzahnrad ist fettig!
► (2) Nehmen Sie das gerändelte Stopfrad aus
dem Folienentsorgungsantrieb.
► Überprüfen Sie, ob sich Bauteile oder andere
Fremdkörper im Folienentsorgungsantrieb befin-
den und entfernen Sie diese.
6 Reparatur der X-Zuführmodule
6.5 Folienentsorgung
56 Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017

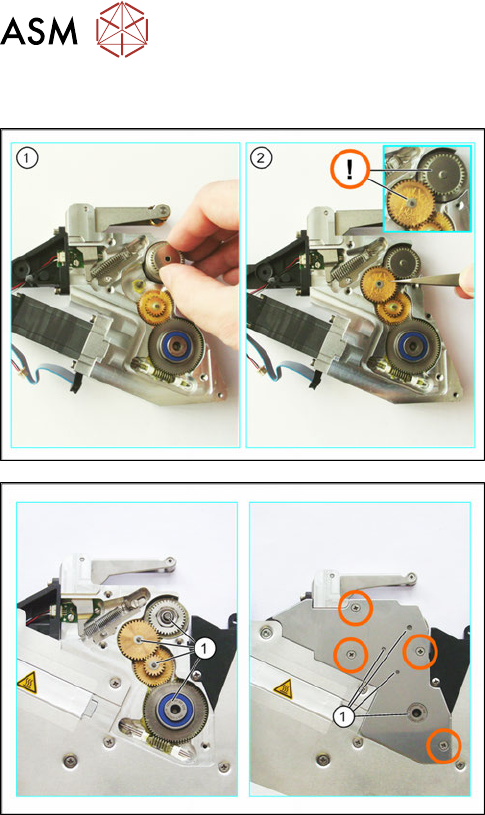

6.5.3.2 Stopfrad gerändelt montieren (4–88mm)
► (1) Stecken Sie das gerändelte Stopfrad in den
Folienentsorgungsantrieb.
► (2) Heben Sie das Stufenzahnrad mit einer Pin-
zette in den Folienentsorgungsantrieb.
Achten Sie darauf, dass die Zahnräder in einan-
der greifen.
► Stellen Sie sicher, dass die passenden Beileg-
scheiben auf den Zahnradachsen liegen.
► Legen Sie die Deckplatte auf den Folienentsor-
gungsantrieb.
Achten Sie darauf, dass die Deckplatte an den 3
Zahnradachsen (1) einrastet.
Stellen Sie sicher, dass die Deckplatte flach an
der Seitenabdeckung anliegt.
► Befestigen Sie die Deckplatte mit den in der Ab-
bildung gekennzeichneten Senkkopfschrauben
(M2,5x5mm).
► Montieren Sie das Abstreifblech (siehe - je nach
Zuführmodul – unter 6.5.2 "Abstreifblech Fo-
lienentsorgung" [}51]).
► Bauen Sie den Folienentsorgungsantrieb wieder
ein (siehe - je nach Zuführmodul – unter 6.5.1
"Folienentsorgungsantrieb komplett" [}39]).
6 Reparatur der X-Zuführmodule
6.5 Folienentsorgung
Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017 57

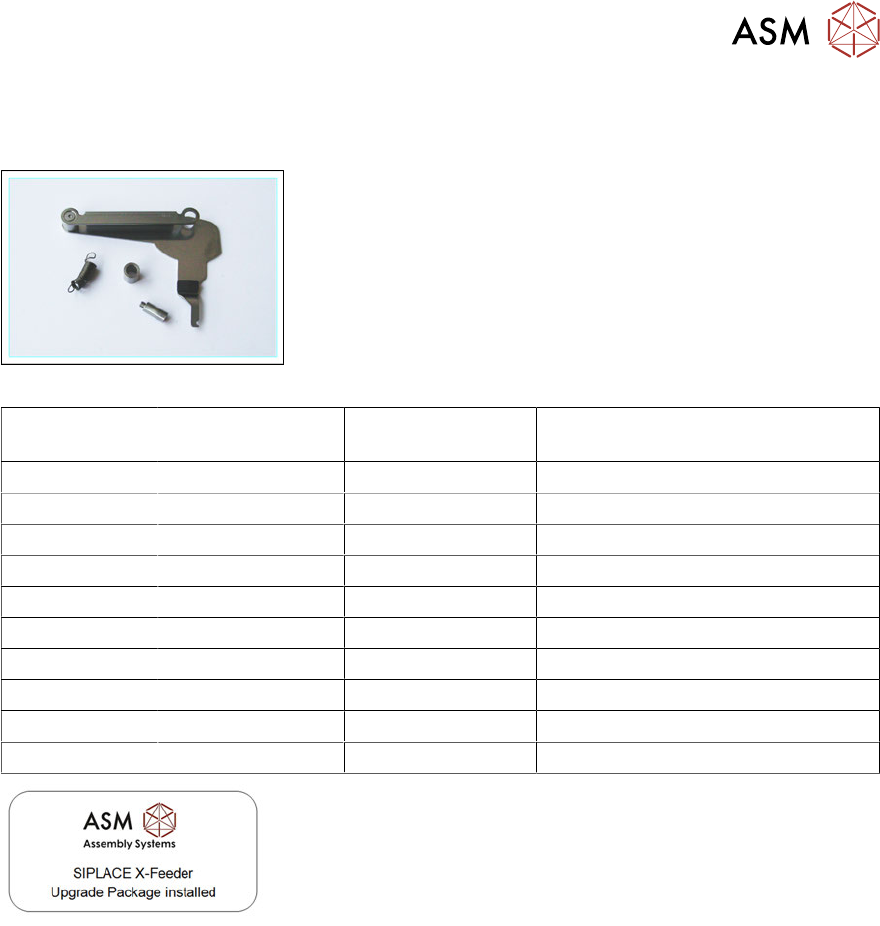

6.5.4 Folienschwinge
Benötigtes Ersatzteil
Beispiel: Folienschwinge 8mm
Zuführmodul Artikel-Nr. Modul
Version <= -06
Artikel-Nr. Modul
Version >= -07
Bezeichnung
4mm 03062904-xx 03062904-xx Folienschwinge kpl, X4
8mm 03003264-xx 03003264-xx Folienschwinge kpl, X8
12mm 03004861-xx 03004861-xx Folienschwinge kpl, X12
16mm 03055644-xx 03117065-xx Folienschwinge kpl, X16
24mm 03055600-xx 03117103-xx Folienschwinge kpl, X24
32mm 03055603-xx 03117107-xx Folienschwinge kpl, X32
44mm 03055604-xx 03117109-xx Folienschwinge kpl, X44
56mm 03055606-xx 03117176-xx Folienschwinge kpl, X56
72mm 03055655-xx 03117341-xx Folienschwinge kpl, X72
88mm 03055660-xx 03117357-xx Folienschwinge kpl, X88
Hinweis zu Modulen mit Upgradekit:
Bei Zuführmodulen, die ein Upgradekit enthalten (gekennzeichnet
mit dem links stehenden Aufkleber) kann als Ersatzteil (Artikel-Nr.)
die Folienschwinge kpl. der Modul-Version -07 eingebaut werden.
Benötigtes Werkzeug
●
Schlitzschraubendreher
●
Kreuzschlitzschraubendreher
●
TORX-Schraubendreher Größe T8
●
Innensechskantschraubendreher Größe 2
●
Splintentreiber Größe 1,4
●
Pinzette
