6 Reparatur der X-Zuführmodule 6.5 Folienentsorgung Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017 59 ► Schieben Sie die Folienschwinge nach links aus dem Folienentsorgungsantrieb. 6.5.4.2 Folienschwinge montieren (…
6 Reparatur der X-Zuführmodule
6.5 Folienentsorgung
58 Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017

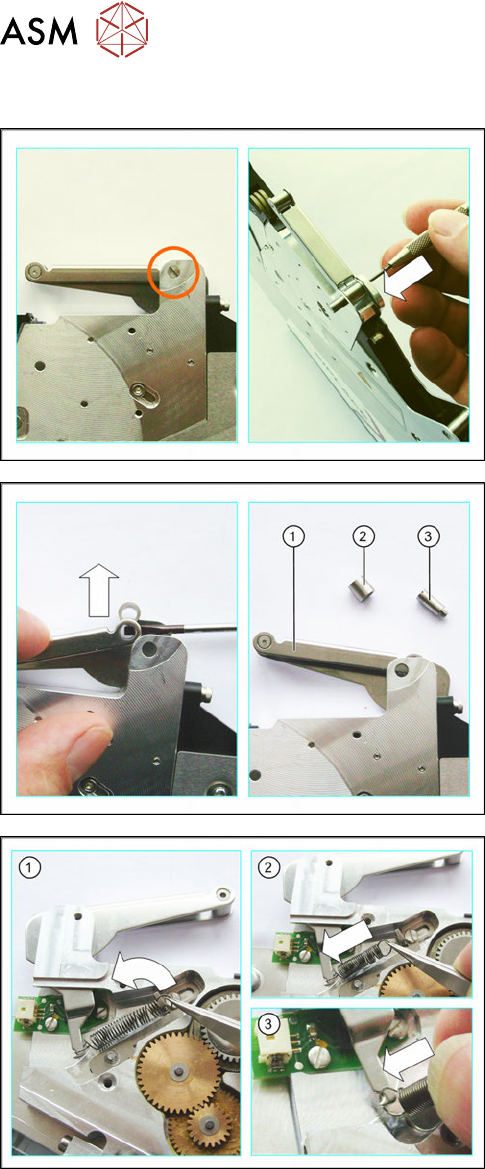

6.5.4.1 Folienschwinge entfernen (4–88mm)
► Legen Sie das Zuführmodul auf die linke Seite.
► Lösen Sie die in der Abbildung gekennzeichnete
Lagerwelle.
Das Gewinde der Lagerwelle endet nach einigen
Millimetern.
► Heben Sie das Zuführmodul an.
► Drücken Sie die Lagerwelle mit einem Splinten-
treiber von der anderen Seite aus der Folien-
schwinge.
► Entfernen Sie die Rolle aus der Folienschwinge.
(1) Folienschwinge
(2) Rolle
(3) Lagerwelle
► Entfernen Sie den Sperrhaken (siehe 6.5.5.1
"Sperrhaken entfernen (4–12mm)" [}60]).
► Lösen Sie die Feder mit Hilfe einer Pinzette aus
der Halterung (1) und aus dem Haken an der Fo-
lienschwinge (3).
6 Reparatur der X-Zuführmodule
6.5 Folienentsorgung
Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017 59
► Schieben Sie die Folienschwinge nach links aus
dem Folienentsorgungsantrieb.
6.5.4.2 Folienschwinge montieren (4–88mm)
► Schieben Sie die Folienschwinge von links in den
Spalt am Folienentsorgungsantrieb.
► Befestigen Sie die Feder am Haken der Folien-
schwinge (1) und anschließend mit Hilfe einer
Pinzette an der abgebildeten Halterung.
► Montieren Sie den Sperrhaken (siehe 6.5.5.2
"Sperrhaken montieren (4–12mm)" [}62]).
6 Reparatur der X-Zuführmodule
6.5 Folienentsorgung
60 Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017
► (1) Setzen Sie die Rolle passend in die Folien-
schwinge ein, so dass Sie durch die Rolle hin-
durch sehen können.
► (2) Positionieren Sie die Folienschwinge samt
Rolle so, dass Sie durch die Halterung am Foli-
enantrieb hindurch sehen können.
► (3) Stecken Sie die Lagerwelle in die Öffnung
und befestigen Sie damit die Folienschwinge am
Folienentsorgungsantrieb.
6.5.5 Sperrhaken
Benötigtes Ersatzteil
Beispiel: Sperrhaken 8mm
Zuführmodul Artikel-Nr. Bezeichnung
4, 8+16mm 03010342-Sxx Sperrhaken kpl,/Faltrollen X8
12, 24- 88mm 03010354-Sxx Sperrhaken kpl,/Faltrollen X12
Benötigtes Werkzeug
●
Kreuzschlitzschraubendreher
●
Innensechskantschraubendreher Größe 2
6.5.5.1 Sperrhaken entfernen (4–12mm)
► Legen Sie das Zuführmodul vorsichtig auf die lin-
ke Seite.
► Lösen Sie die in der Abbildung gekennzeichnete
Schraube.
► Legen Sie anschließend das Zuführmodul vor-
sichtig auf die rechte Seite.
► Entfernen Sie die linke Seitenabdeckung (siehe
6.3.1 "Linke Seitenabdeckung entfernen" [}24]).
