6 Reparatur der X-Zuführmodule
6.5 Folienentsorgung
60 Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017

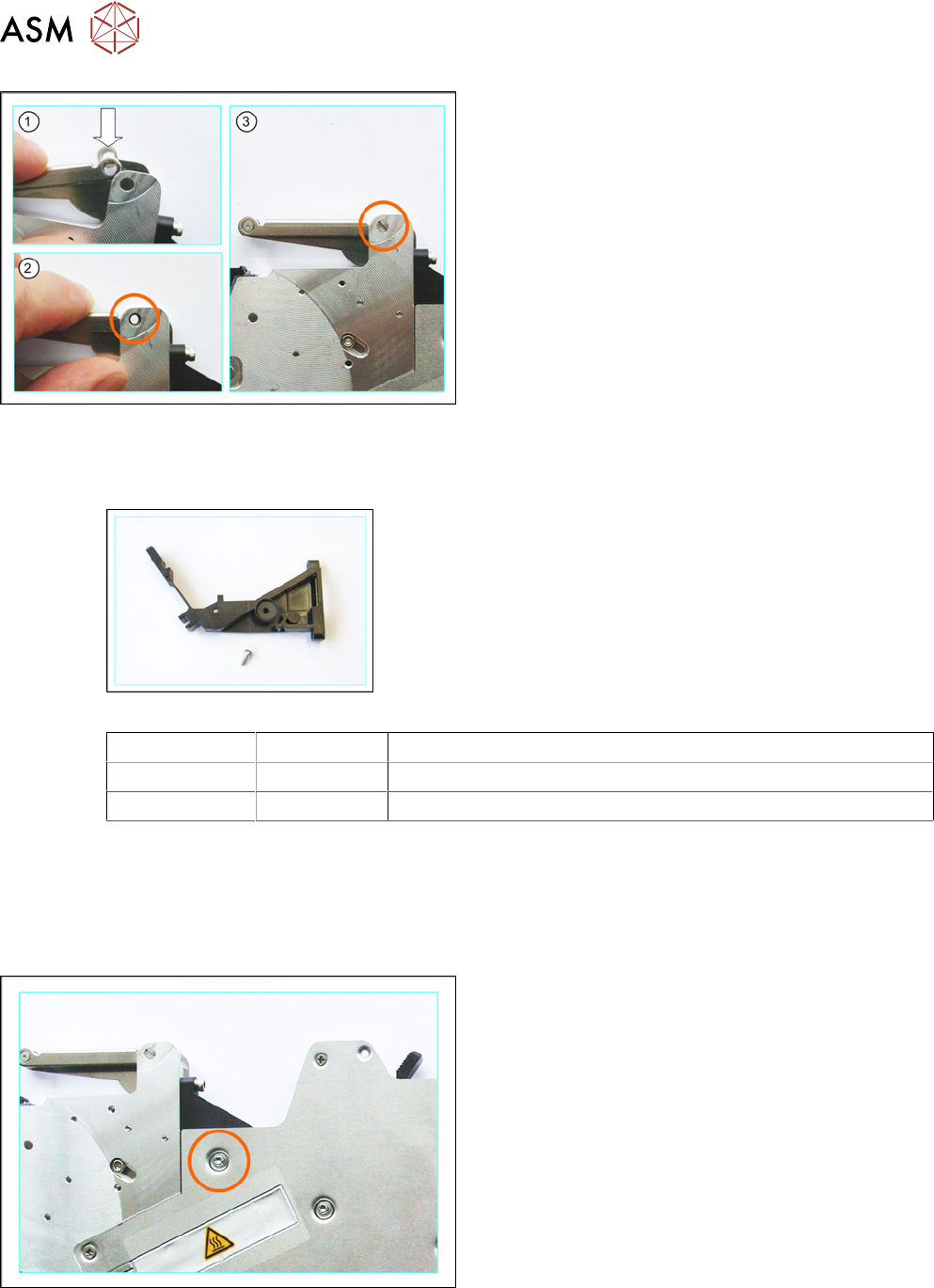

► (1) Setzen Sie die Rolle passend in die Folien-
schwinge ein, so dass Sie durch die Rolle hin-
durch sehen können.
► (2) Positionieren Sie die Folienschwinge samt
Rolle so, dass Sie durch die Halterung am Foli-
enantrieb hindurch sehen können.
► (3) Stecken Sie die Lagerwelle in die Öffnung
und befestigen Sie damit die Folienschwinge am
Folienentsorgungsantrieb.
6.5.5 Sperrhaken
Benötigtes Ersatzteil
Beispiel: Sperrhaken 8mm
Zuführmodul Artikel-Nr. Bezeichnung
4, 8+16mm 03010342-Sxx Sperrhaken kpl,/Faltrollen X8
12, 24- 88mm 03010354-Sxx Sperrhaken kpl,/Faltrollen X12
Benötigtes Werkzeug
●
Kreuzschlitzschraubendreher
●
Innensechskantschraubendreher Größe 2
6.5.5.1 Sperrhaken entfernen (4–12mm)
► Legen Sie das Zuführmodul vorsichtig auf die lin-
ke Seite.
► Lösen Sie die in der Abbildung gekennzeichnete
Schraube.
► Legen Sie anschließend das Zuführmodul vor-
sichtig auf die rechte Seite.
► Entfernen Sie die linke Seitenabdeckung (siehe
6.3.1 "Linke Seitenabdeckung entfernen" [}24]).
6 Reparatur der X-Zuführmodule
6.5 Folienentsorgung
Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017 61

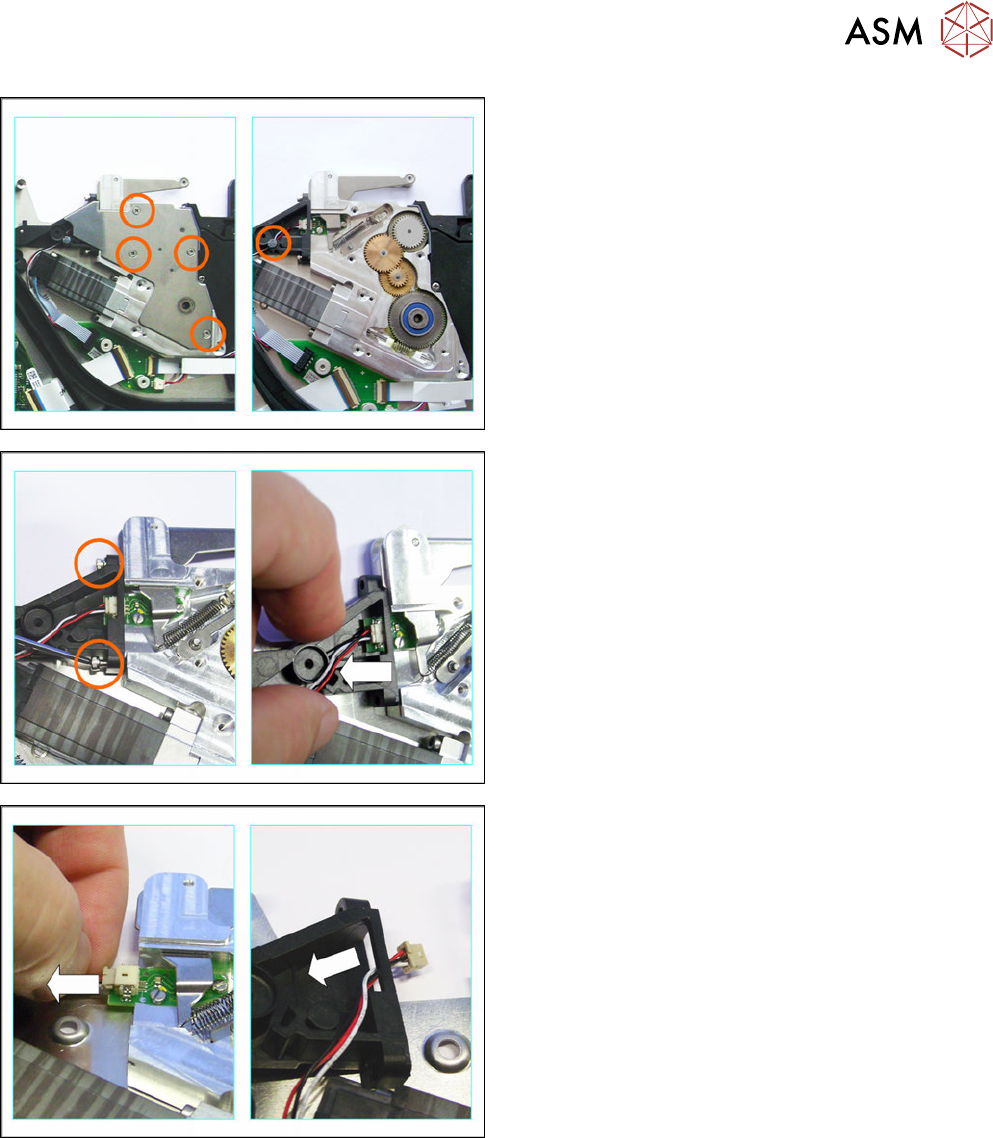

► Lösen Sie die in der linken Abbildung gekenn-
zeichneten Schrauben.
► Heben Sie die Deckplatte vom Folienentsor-
gungsantrieb ab.
► Entfernen Sie das in der rechten Abbildung ge-
kennzeichnete Dichtungsgummi.
► Lösen Sie die beiden in der Abbildung gekenn-
zeichneten Schrauben.
► Ziehen Sie den Sperrhaken vorsichtig nach links
vom Folienentsorgungsantrieb weg.
► Ziehen Sie den Stecker vorsichtig nach links aus
dem abgebildetem Anschluss.
Ziehen Sie dabei am Stecker und NICHT am
Kabel.
► Ziehen Sie das Kabel aus der Öffnung im Sperr-
haken.
Der Sperrhaken ist jetzt frei.
6 Reparatur der X-Zuführmodule
6.5 Folienentsorgung
62 Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017
6.5.5.2 Sperrhaken montieren (4–12mm)
► Stecken Sie den Stecker durch die Öffnung im
Sperrhaken.
► Stecken Sie den Stecker in den abgebildeten An-
schluss.
Achten Sie darauf, dass die glatte Seite des
Steckers oben ist.
► Schieben Sie den Sperrhaken seitlich unter die
kleine Platine bis an den Folienentsorgungsan-
trieb.
Achten Sie darauf, dass der Sperrhaken mit der
linken Seite am Gurtkanal anliegt.
► Befestigen Sie den Sperrhaken zuerst mit der
oberen Zylinderkopfschraube (2,5x10mm).
Ziehen Sie die Schraube noch nicht fest, damit
Sie den Sperrhaken noch leicht bewegen kön-
nen.
► Befestigen Sie den Sperrhaken mit der unteren
Zylinderkopfschraube (2,5x10mm).
► Ziehen Sie anschließend die obere Schraube
fest.
► Verlegen Sie die Kabel wie in der Abbildung zu
sehen.
► Fixieren Sie die Kabel mit dem Dichtungsgummi.
Achten Sie darauf, dass das Dichtungsgummi
nicht aus der Halterung heraus steht.
► Stellen Sie sicher, dass die passenden Beileg-
scheiben auf den Zahnradachsen (2) liegen.
► Legen Sie die Deckplatte auf den Folienentsor-
gungsantrieb.
Achten Sie darauf, dass die Deckplatte an den
Zahnradachsen (3) einrastet.
► Befestigen Sie die Deckplatte mit den in der Ab-
bildung gekennzeichneten Senkkopfschrauben
(M2,5x5mm).
► Montieren Sie anschließend die linke Seitenab-
deckung (siehe 6.3.2 "Linke Seitenabdeckung
montieren" [}25]).
