6 Reparatur der X-Zuführmodule
6.5 Folienentsorgung
Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017 63
► Legen Sie das Zuführmodul vorsichtig auf die lin-
ke Seite.
► Befestigen Sie den Sperrhaken mit der in der Ab-
bildung gekennzeichneten Pilzkopfschnei-
dschraube (T2,5x6mm).
6.5.5.3 Sperrhaken entfernen (16–88mm)
► Entfernen Sie zuerst die Wippe (siehe 6.6.2 "Wippe komplett" [}73]).
► Legen Sie das Zuführmodul vorsichtig auf die linke Seite.

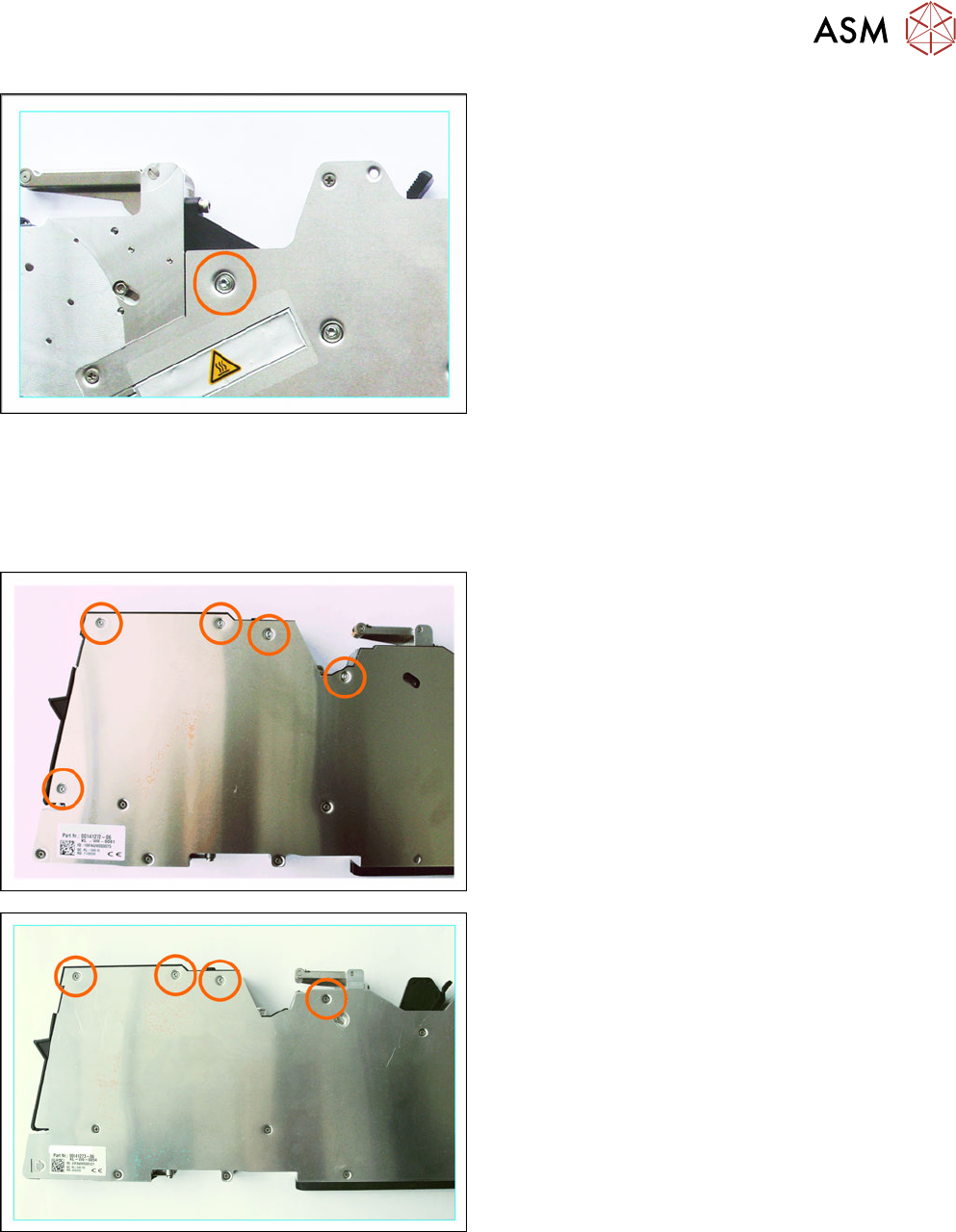

► Entfernen Sie die in der folgenden Abbildung gekennzeichneten Schrauben.
Abbildung für X-Zuführmodule mit 16mm Breite
Abbildung für X-Zuführmodule mit 24-88mm Breite
6 Reparatur der X-Zuführmodule
6.5 Folienentsorgung
64 Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017
► Legen Sie das Zuführmodul vorsichtig auf die
rechte Seite.
► Entfernen Sie die linke Seitenabdeckung (siehe
6.3.1 "Linke Seitenabdeckung entfernen" [}24]).

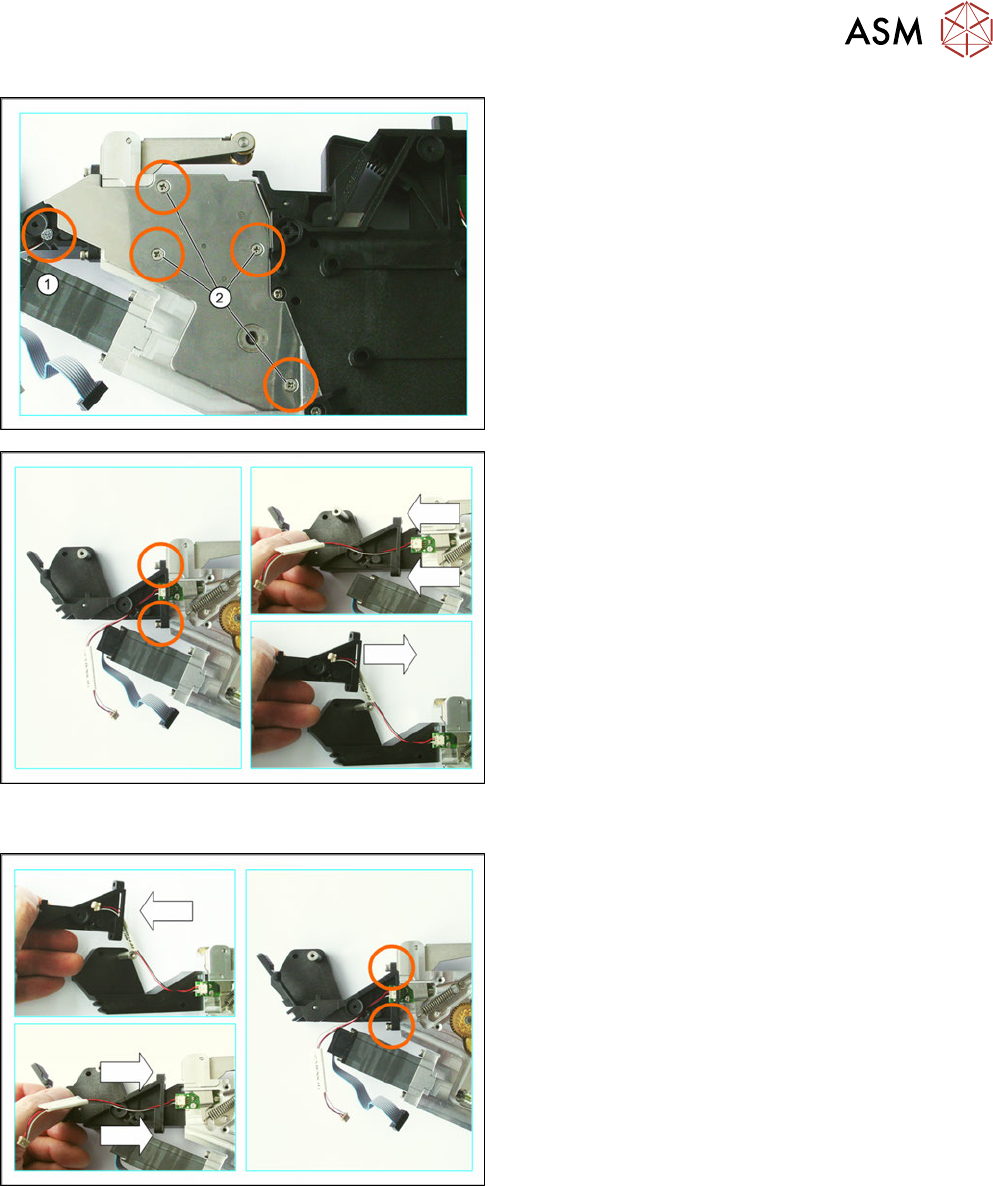

► Lösen Sie anschließend die in der Abbildung ge-
kennzeichneten Schrauben.
Schraube (1) lösen Sie nur bei X-Zuführmodulen
mit 16mm Breite.
► Nehmen Sie das Distanzstück aus dem Zuführ-
modul.

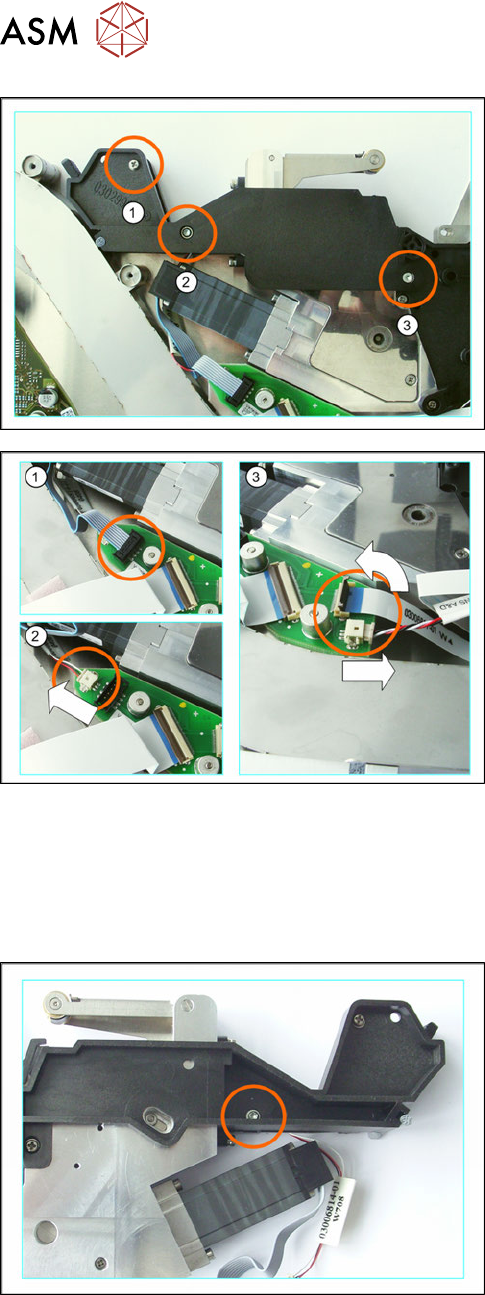

► (1) Ziehen Sie den in der Abbildung gekennzeich-
neten Stecker nach oben aus dem Anschluss.
Um den Stecker zu lösen, bewegen Sie diesen
vorsichtig seitlich hin und her.
► (2) Ziehen Sie den in der Abbildung gekennzeich-
neten Stecker in Pfeilrichtung aus dem An-
schluss. Ziehen Sie dabei am Stecker und
NICHT am Kabel.
► (3) Klappen Sie vorsichtig den Verschluss vom
Flachkabel-Anschluss nach links oben auf und lö-
sen Sie das Flachkabel.
Achten Sie darauf, den Verschluss nicht zu weit
nach hinten zu drücken. Der Verschluss könnte
abbrechen.
► Ziehen Sie den in der Abbildung gekennzeichne-
ten Stecker vorsichtig in Pfeilrichtung aus dem
Anschluss. Ziehen Sie dabei am Stecker und
NICHT am Kabel.
► Nehmen Sie den Folienantrieb samt Folienbehäl-
ter aus der Zuführmodul.
Nur bei X-Zuführmodulen mit 16mm Breite
► Drehen Sie den Folienentsorgungsantrieb samt
Folienbehälter um.
► Lösen Sie die in der Abbildung gekennzeichnete
Schraube.
► Drehen Sie den Folienentsorgungsantrieb erneut
um.
6 Reparatur der X-Zuführmodule
6.5 Folienentsorgung
Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017 65
► Entfernen Sie das in der Abbildung gekennzeich-
nete Dichtungsgummi (1).
► Lösen Sie die in der Abbildung gekennzeichneten
Schrauben (2).
► Heben Sie die Deckplatte vom Folienentsor-
gungsantrieb ab.
Beispielabbildung 16mm-Zuführmodul
► Lösen Sie die beiden in der Abbildung gekenn-
zeichneten Schrauben.
► Ziehen Sie den Sperrhaken vorsichtig nach links
vom Folienentsorgungsantrieb weg.
► Ziehen Sie das Kabel aus der Öffnung im Sperr-
haken.
Der Sperrhaken ist jetzt frei.
6.5.5.4 Sperrhaken montieren (16–88mm)
Beispielabbildung 16mm-Zuführmodul
► Stecken Sie den Stecker durch die Öffnung im
Sperrhaken.
► Schieben Sie den Sperrhaken seitlich unter die
kleine Platine bis an den Folienentsorgungsan-
trieb.
► Befestigen Sie den Sperrhaken zuerst mit der
oberen Zylinderkopfschraube (2,5x10mm).
Ziehen Sie die Schraube noch nicht fest, damit
Sie den Sperrhaken noch leicht bewegen kön-
nen.
► Befestigen Sie den Sperrhaken mit der unteren
Zylinderkopfschraube (2,5x10mm).
► Ziehen Sie anschließend die obere Schraube
fest.
► Verlegen Sie die Kabel wie in der Abbildung zu
sehen.
