6 Reparatur der X-Zuführmodule
6.5 Folienentsorgung
Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017 67

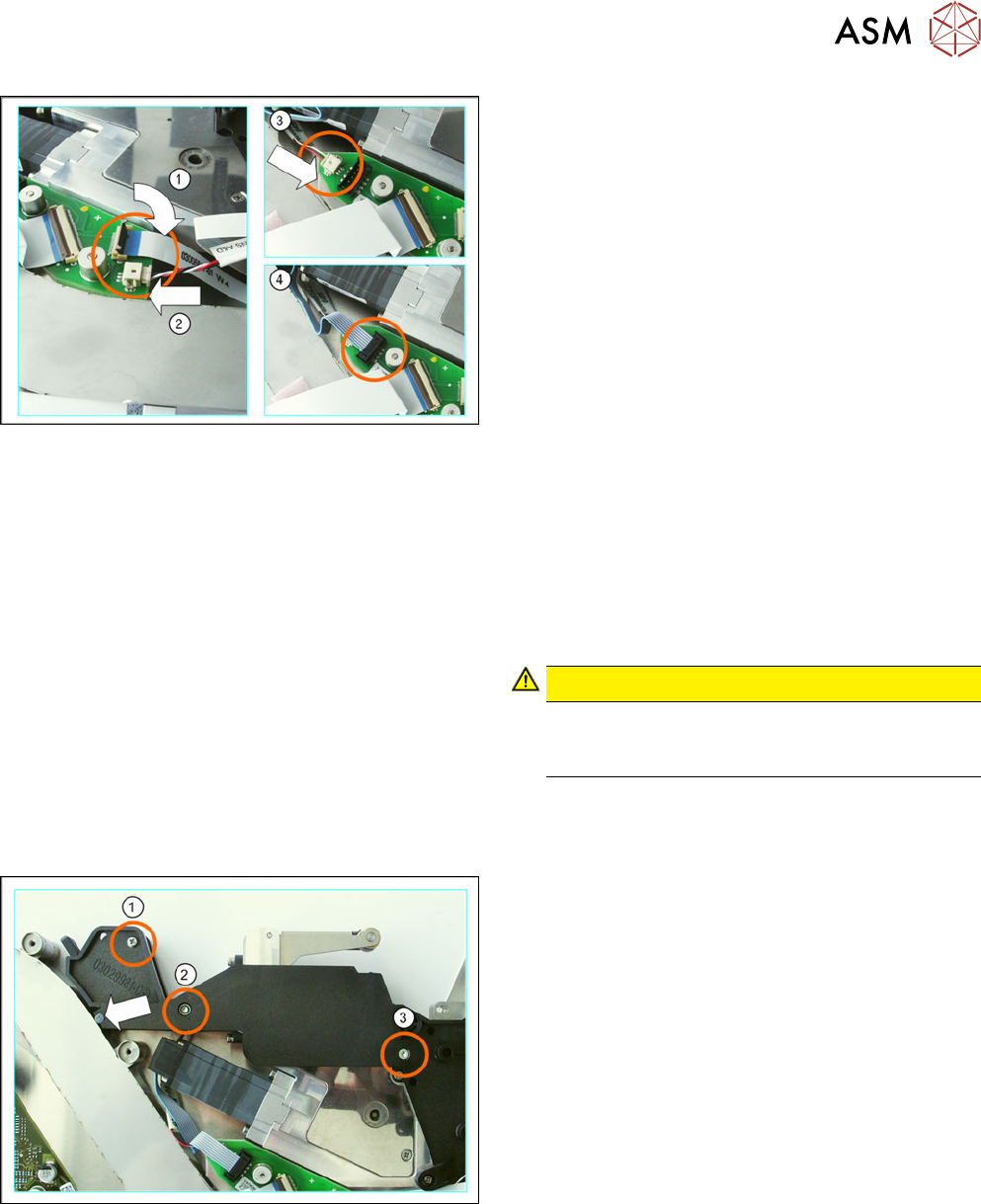

► Setzen Sie den Folienentsorgungsantrieb samt
Folienbehälter in das Zuführmodul ein.
► (1) Stecken Sie das Flachkabel bis zum Anschlag
in den Anschluss.
Achten Sie darauf, dass die blaue Fläche am Ka-
belende oben ist und das Flachkabel gerade im
Anschluss liegt.
► Klappen Sie den Verschluss des Anschlusses
nach unten auf das Flachkabel.
Stellen Sie sicher, dass das Flachkabel fest im
Anschluss sitzt. Ziehen Sie zur Kontrolle vorsich-
tig an dem Flachkabel.
► Kontrollieren Sie nochmal, ob das Flachkabel ge-
rade im Anschluss liegt.
Nötigenfalls öffnen Sie den Anschluss, korrigie-
ren Sie die Position des Flachkabel und klappen
Sie den Anschluss wieder zu.
► (2) und (3)
Stecken Sie den Stecker vorsichtig in Pfeilrich-
tung bis zum Anschlag in den abgebildeten An-
schluss.
Achten Sie darauf, dass die glatte Seite des
Steckers oben ist.
 VORSICHT!
Drücken Sie den Stecker nicht mit Gewalt in
den Anschluss, weil ansonsten einzelne Pins
abbrechen oder verbiegen können.
.
► (4) Stecken Sie den Stecker in den in der Abbil-
dung gekennzeichneten Anschluss.
► Schieben Sie das Distanzstück von rechts in
Pfeilrichtung um das Dichtungsgummi.
► Befestigen Sie das Distanzstück mit den in der
Abbildung gekennzeichneten Schrauben.
Anmerkung: Schraube (1) kommt nur bei 16mm-
Zuführmodulen vor.
(1) Zylinderkopf-Kreuzschlitzschraube mit Beileg-
scheibe
(2) Pilzkopfschneidschraube (Torx lang)
(3) Senkkopfschneidschraube (Torx kurz)
► Montieren Sie die linke Seitenabdeckung (siehe
6.3.2 "Linke Seitenabdeckung montieren" [}25]).
6 Reparatur der X-Zuführmodule
6.5 Folienentsorgung
68 Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017

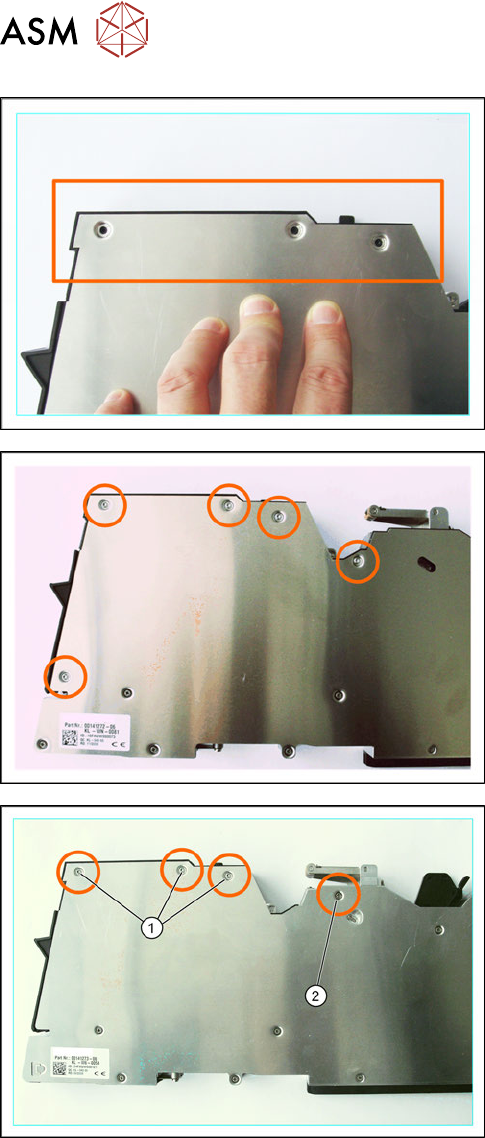

► Legen Sie das Zuführmodul vorsichtig auf die lin-
ke Seite.
► Positionieren Sie den Folienbehälter so, dass er
bündig an der Seitenabdeckung anliegt.
Abbildung für X-Zuführmodule mit 16mm Breite
► Befestigen Sie die in der Abbildung gekennzeich-
neten Pilzkopfschneidschrauben (2,5x7,5mm)
Torx.
► Montieren Sie anschließend die Wippe (siehe
6.6.2.2 "Wippe montieren (4–88mm)" [}75]).
Abbildung für X-Zuführmodule mit 24-88mm Breite
► Befestigen Sie die in der Abbildung gekennzeich-
neten Schrauben.
(1) Pilzkopfschneidschraube (2,5x7,5mm) Torx
(2) Zylinderkopf-Kreuzschlitzschraube
(2,5x5mm)
► Montieren Sie anschließend die Wippe (siehe
6.6.2.2 "Wippe montieren (4–88mm)" [}75]).
6 Reparatur der X-Zuführmodule
6.5 Folienentsorgung
Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017 69
6.5.6 Klappe Folienentsorgung
Benötigtes Ersatzteil
Abb.3: Beispiel Klappe Folienentsorgung 8mm X
Abb.4: Beispiel Klappe Folienentsorgung 24mm X
Zuführmodul Artikel-Nr. Bezeichnung
4mm 03088304-xx Klappe Folienentsorgung X4
8mm 03003124-xx Klappe /Folienentsorgung X8
12mm 03006127-xx Klappe /Folienentsorgung X12
16mm 03096848-xx Klappe /Folienentsorgung X16
24mm 03085750-xx Klappe /Folienentsorgung X24
32mm 03085752-xx Klappe /Folienentsorgung X32
44mm 03085790-xx Klappe /Folienentsorgung X44
56mm 03085763-xx Klappe /Folienentsorgung X56
72mm 03085772-xx Klappe /Folienentsorgung X72
88mm 03085782-xx Klappe /Folienentsorgung X88
Benötigtes Werkzeug
●
Kombizange
6.5.6.1 Klappe entfernen (4–12mm)
► Entfernen Sie die linke Seitenabdeckung (siehe
6.3.1 "Linke Seitenabdeckung entfernen" [}24]).
► Ziehen Sie die Steckachse aus der Klappe. Ver-
wenden Sie hierzu z.B. eine Kombizange.
► Entnehmen Sie die Klappe seitlich aus dem
Zuführmodul.
