6 Reparatur der X-Zuführmodule
6.5 Folienentsorgung
Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017 69
6.5.6 Klappe Folienentsorgung
Benötigtes Ersatzteil
Abb.3: Beispiel Klappe Folienentsorgung 8mm X
Abb.4: Beispiel Klappe Folienentsorgung 24mm X
Zuführmodul Artikel-Nr. Bezeichnung
4mm 03088304-xx Klappe Folienentsorgung X4
8mm 03003124-xx Klappe /Folienentsorgung X8
12mm 03006127-xx Klappe /Folienentsorgung X12
16mm 03096848-xx Klappe /Folienentsorgung X16
24mm 03085750-xx Klappe /Folienentsorgung X24
32mm 03085752-xx Klappe /Folienentsorgung X32
44mm 03085790-xx Klappe /Folienentsorgung X44
56mm 03085763-xx Klappe /Folienentsorgung X56
72mm 03085772-xx Klappe /Folienentsorgung X72
88mm 03085782-xx Klappe /Folienentsorgung X88
Benötigtes Werkzeug
●
Kombizange
6.5.6.1 Klappe entfernen (4–12mm)
► Entfernen Sie die linke Seitenabdeckung (siehe
6.3.1 "Linke Seitenabdeckung entfernen" [}24]).
► Ziehen Sie die Steckachse aus der Klappe. Ver-
wenden Sie hierzu z.B. eine Kombizange.
► Entnehmen Sie die Klappe seitlich aus dem
Zuführmodul.
6 Reparatur der X-Zuführmodule
6.5 Folienentsorgung
70 Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017

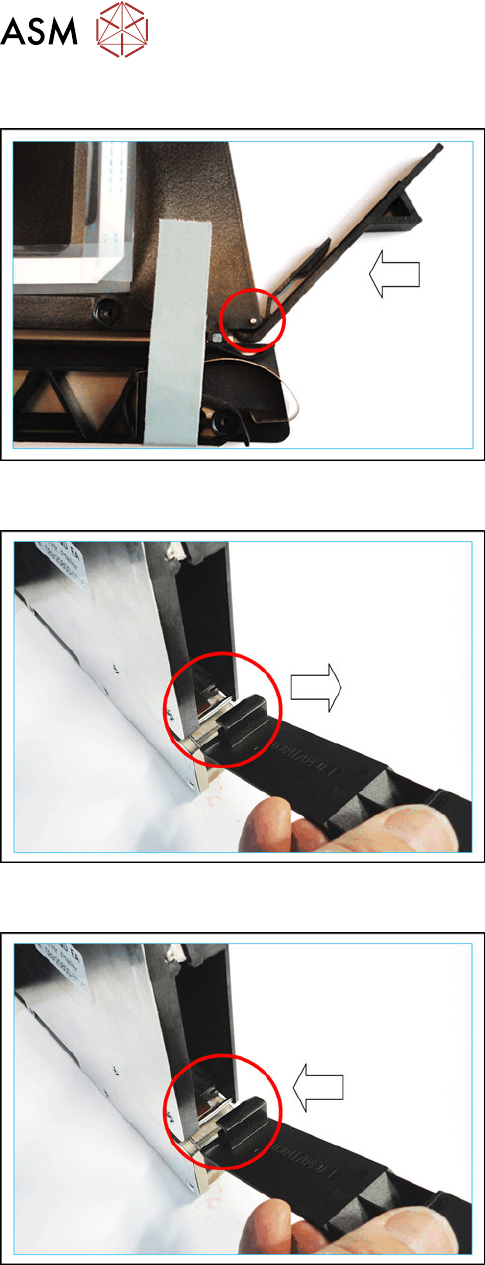

6.5.6.2 Klappe montieren (4–12mm)
► Legen Sie das Zuführmodul vorsichtig mit der
rechten Seite auf eine stabile, ebene und saube-
re Unterlage.
► Schieben Sie die Klappe wie abgebildet seitlich in
das Zuführmodul.
► Drücken Sie die Steckachse bis zum Anschlag in
die Bohrung an der Klappe.
► Schließen Sie die Klappe.
6.5.6.3 Klappe entfernen (16–88mm)
► Öffnen Sie die Klappe.
► Ziehen Sie die Klappe seitlich aus dem Zuführ-
modul.(2)
6.5.6.4 Klappe montieren (16–88mm)
► Stecken Sie die Klappe wie abgebildet von hinten
auf die Achse.
► Schließen Sie die Klappe.
6 Reparatur der X-Zuführmodule
6.6 Wippe
Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017 71

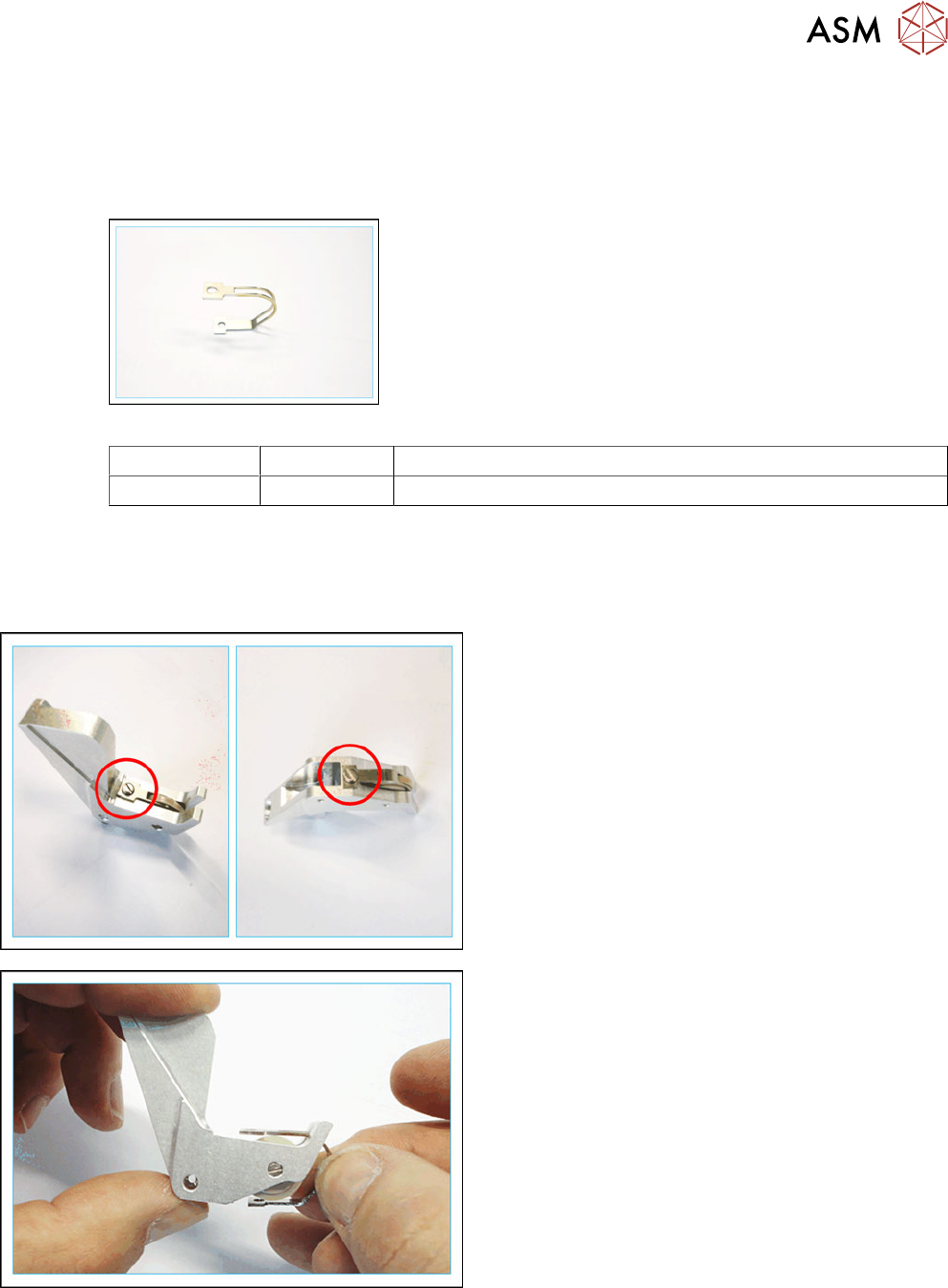

6.6 Wippe
6.6.1 Abstreifblech Wippe (nur 4mm)
Benötigtes Ersatzteil
Abstreifer Wippe
Zuführmodul Artikel-Nr. Bezeichnung
4mm 03087913-Sxx Abstreifblech Wippe X4
Benötigtes Werkzeug
●
Schlitzschraubendreher
6.6.1.1 Abstreifblech Wippe entfernen
► Entfernen Sie die Wippe (siehe 6.6.2.1 "Wippe
entfernen (4–88mm)" [}74]).
► Lösen Sie die Schraube, mit der das Abstreif-
blech oben an die Wippe befestigt ist.
► Lösen Sie die Schraube, mit der das Abstreif-
blech unten an die Wippe befestigt ist.
► Ziehen Sie das Abstreifblech seitlich aus der
Wippe.
