6 Reparatur der X-Zuführmodule
6.6 Wippe
Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017 71
6.6 Wippe
6.6.1 Abstreifblech Wippe (nur 4mm)
Benötigtes Ersatzteil
Abstreifer Wippe
Zuführmodul Artikel-Nr. Bezeichnung
4mm 03087913-Sxx Abstreifblech Wippe X4
Benötigtes Werkzeug
●
Schlitzschraubendreher
6.6.1.1 Abstreifblech Wippe entfernen
► Entfernen Sie die Wippe (siehe 6.6.2.1 "Wippe
entfernen (4–88mm)" [}74]).
► Lösen Sie die Schraube, mit der das Abstreif-
blech oben an die Wippe befestigt ist.
► Lösen Sie die Schraube, mit der das Abstreif-
blech unten an die Wippe befestigt ist.
► Ziehen Sie das Abstreifblech seitlich aus der
Wippe.
6 Reparatur der X-Zuführmodule
6.6 Wippe
72 Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017

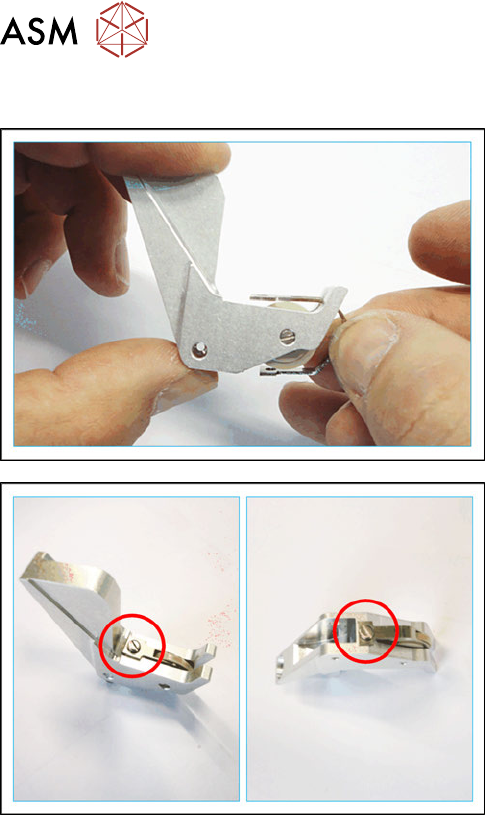

6.6.1.2 Abstreifblech Wippe montieren
► Setzen Sie das Abstreifblech seitlich wie abgebil-
det an die Wippe ein.
Achten Sie darauf, dass der längere Bügel des
Abstreifblechs oben ist.
► Richten Sie das Abstreifblech gerade aus und
schrauben Sie es oben und unten an die Wippe.
► Befestigen Sie die Wippe (siehe 6.6.2.2 "Wippe
montieren (4–88mm)" [}75]).
6 Reparatur der X-Zuführmodule
6.6 Wippe
Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017 73
6.6.2 Wippe komplett
Benötigtes Ersatzteil
Beispiel: Wippe 8mm (links), Wippe 24mm (rechts)
Zuführ-
modul
Artikel-Nr. Modul
Version <= -06
Artikel-Nr. Modul
mit Upgradekit
Artikel-Nr. Modul
Version >= -07
Bezeichnung
4mm 03087914-xx 03087914-xx 03087914-xx Wippe kpl, /X4
8mm 03042320-xx 03042320-xx 03042320-xx Wippe kpl, /X8
12mm 03042350-xx 03042350-xx 03042350-xx Wippe kpl, /X12
16mm 03042354-xx 03097025-xx
03117039-xx
03097025-xx Wippe kpl, /X16
24mm 03041968-xx 03085748-xx
03117040-xx
03085748-xx Wippe kpl, /X24
32mm 03042445-xx 03085757-xx
03117041-xx
03085757-xx Wippe kpl, /X32
44mm 03042485-xx 03085142-xx
03117043-xx
03085142-xx Wippe kpl, /X44
56mm 03043388-xx 03085767-xx
03117044-xx
03085767-xx Wippe kpl, /X56
72mm 03043400-xx 03085777-xx
03117045-xx
03085777-xx Wippe kpl, /X72
88mm 03042228-xx 03085786-xx
03117046-xx
03085786-xx Wippe kpl, /X88
Hinweis zu Modulen mit Upgradekit:
Bei Zuführmodulen, die ein Upgradekit enthalten (gekennzeichnet
mit dem unten stehenden Aufkleber) kann als Ersatzteil (Artikel-
Nr.) die Wippe kpl. der Modul-Version -07 eingebaut werden.
Zusätzlich muss beim Tausch dieser Baugruppe jedoch berück-
sichtigt werden, dass auch das gegenüberliegende Stopfrad auf
der Antriebsseite auf die Version des Modules -07 getauscht wer-
den muss.
Benötigtes Werkzeug
●
Schlitzschraubendreher
●
Splintentreiber Größe 1,4
