6 Reparatur der X-Zuführmodule 6.6 Wippe Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017 75 6.6.2.2 Wippe montieren (4–88mm) ► Stecken Sie die Feder bis zum Anschlag in die abgebildete Bohrung. Achtung: Bei breite…
6 Reparatur der X-Zuführmodule
6.6 Wippe
74 Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017
6.6.2.1 Wippe entfernen (4–88mm)

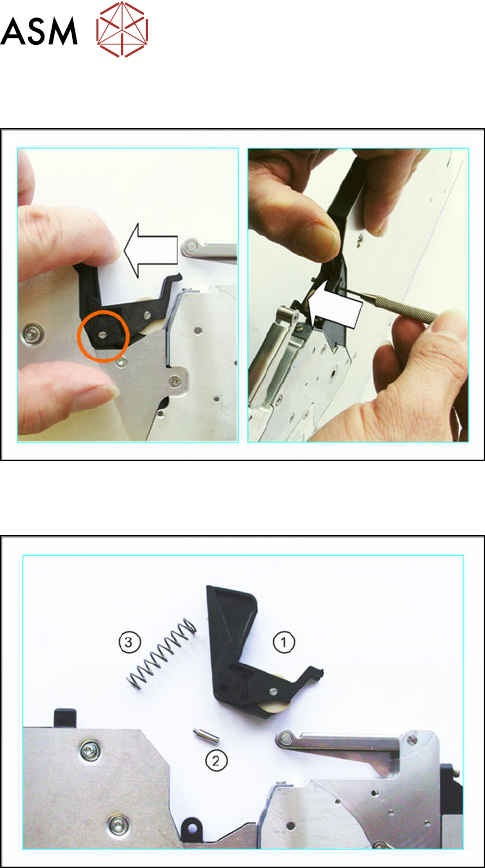

► Legen Sie das Zuführmodul vorsichtig auf die lin-
ke Seite.
► Drücken Sie die Wippe bis zum Anschlag nach
links in die Feder, um die Lagerwelle zu entlas-
ten. Anderenfalls könnte beim Lösen das Gewin-
de der Lagerwelle beschädigt werden.
► Lösen Sie die in der Abbildung gekennzeichnete
Lagerwelle.
Das Gewinde der Lagerwelle endet nach einigen
Millimetern.
► Stellen Sie das Zuführmodul auf.
► Drücken Sie die Lagerwelle mit einem Splinten-
treiber seitlich aus der Wippe.
► Lassen Sie die Wippe langsam los.
Sie können die Wippe jetzt entnehmen.
Beispiel: Wippe 8mm
(1) Wippe
(2) Lagerwelle
(3) Feder
6 Reparatur der X-Zuführmodule
6.6 Wippe
Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017 75
6.6.2.2 Wippe montieren (4–88mm)

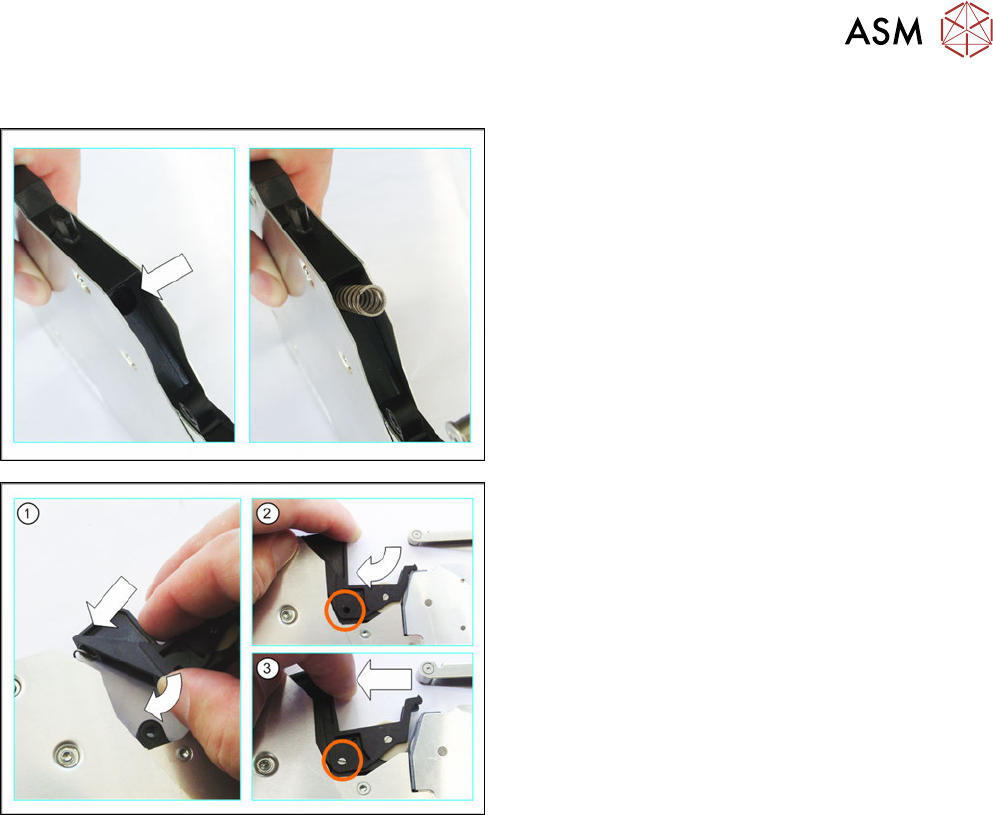

► Stecken Sie die Feder bis zum Anschlag in die
abgebildete Bohrung.
Achtung:
Bei breiten Zuführmodulen sind wegen der verwende-
ten Distanzstücke teilweise mehrere Bohrungen vor-
handen. Stecken Sie die Feder jeweils in die Bohrung,
die der Aussparung in der Wippe bei eingebautem Zu-
stand direkt gegenüber wäre.
► (1) Setzen Sie die Wippe mit der Aussparung
passend auf die Feder auf.
► Drücken Sie die Wippe in die Feder.
► Setzen Sie die Wippe seitlich ein.
► (2) Positionieren Sie die Wippe so, dass Sie
durch die Wippe die offene Bohrung für die
Lagerwelle sehen können.
► (3) Drücken Sie die Wippe in die Feder, um das
Gewinde der Lagerwelle beim Einsetzen zu ent-
lasten.
► Stecken Sie die Lagerwelle in die offene Bohrung
und drehen Sie die Lagerwelle fest.
Achtung:
Ziehen Sie die Lagerwelle vorsichtig und nicht zu fest
an, damit das Gewinde nicht ausreißt.
► Lassen Sie jetzt die Wippe wieder los.
6 Reparatur der X-Zuführmodule
6.6 Wippe
76 Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017
6.6.3 Stopfrad Wippe
Benötigtes Ersatzteil

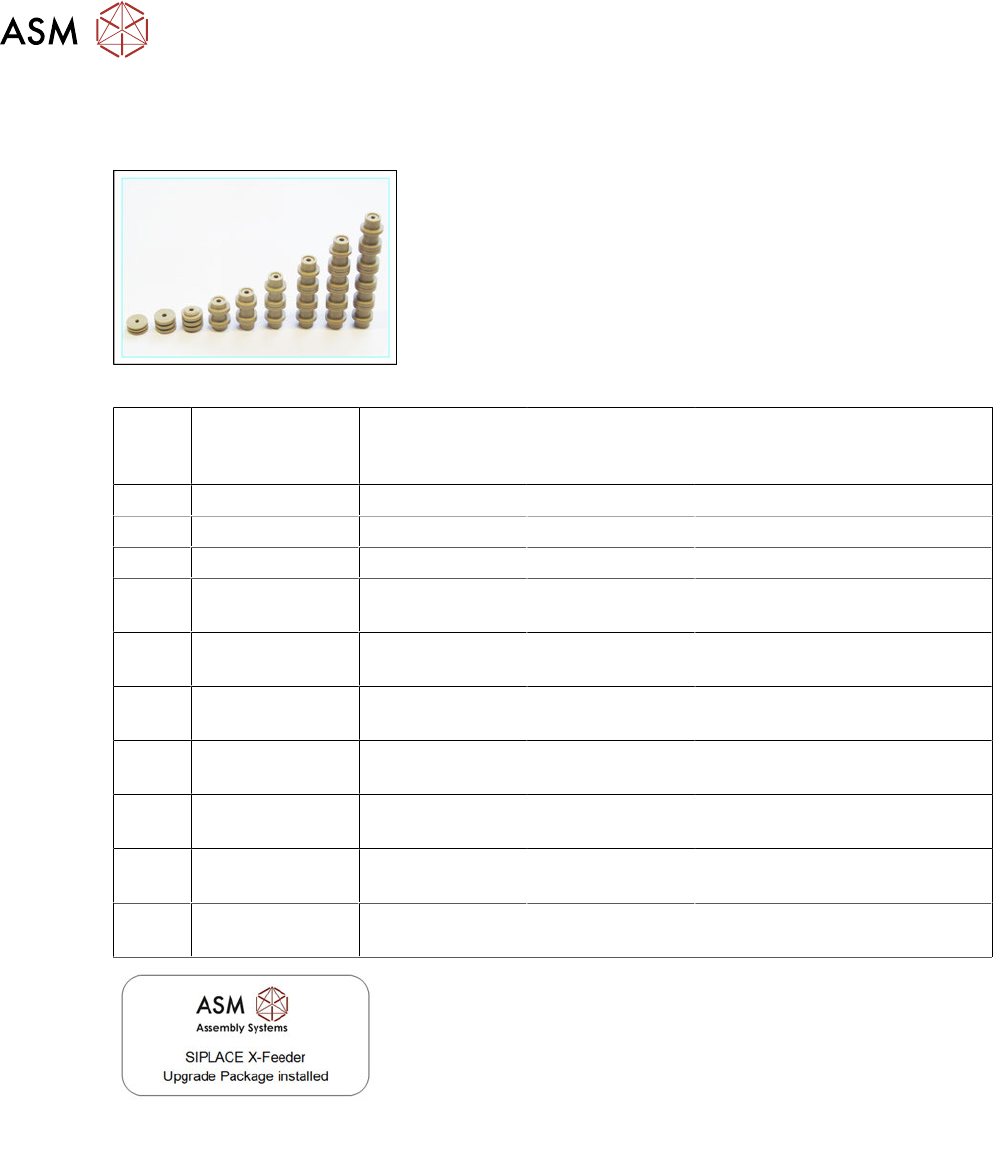

Beispiel: Stopfrad Wippe von links nach rechts 8-88mm
Zu-
führ-
modul
Artikel-Nr.
Modul
Version <= -06
Artikel-Nr.
Modul
mit Upgradekit
Artikel-Nr.
Modul
Version >= -07
Bezeichnung
4mm 03087915-xx 03087915-xx 03087915-xx Stopfrad Wippe /X4
8mm 03041017-xx 03041017-xx 03041017-xx Stopfrad Wippe /X8
12mm 03041750-xx 03041750-xx 03041750-xx Stopfrad Wippe /X12
16mm 03041749-xx 03117048-xx
03117039-xx
03117048-xx Stopfrad Wippe /X16
24mm 03041967-xx 03117050-xx
03117040-xx
03117050-xx Stopfrad Wippe /X24
32mm 03042447-xx 03117051-xx
03117041-xx
03117051-xx Stopfrad Wippe /X32
44mm 03042487-xx 03117053-xx
03117043-xx
03117053-xx Stopfrad Wippe /X44
56mm 03043385-xx 03117054-xx
03117044-xx
03117054-xx Stopfrad Wippe /X56
72mm 03043403-xx 03117061-xx
03117045-xx
03117061-xx Stopfrad Wippe /X72
88mm 03042225-xx 03117062-xx
03117046-xx
03117062-xx Stopfrad Wippe /X88
Hinweis zu Modulen mit Upgradekit:
Bei Zuführmodulen, die ein Upgradekit enthalten (gekennzeichnet
mit dem unten stehenden Aufkleber) kann als Ersatzteil (Artikel-
Nr.) das Stopfrad Wippe der Modul-Version -07 eingebaut werden.
Zusätzlich muss beim Tausch dieser Baugruppe jedoch berück-
sichtigt werden, dass auch das gegenüberliegende Stopfrad auf
der Antriebsseite auf die Version des Modules -07 getauscht wer-
den muss.
Benötigtes Werkzeug
●
Schlitzschraubendreher
●
Splintentreiber
