6 Reparatur der X-Zuführmodule
6.6 Wippe
Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017 77

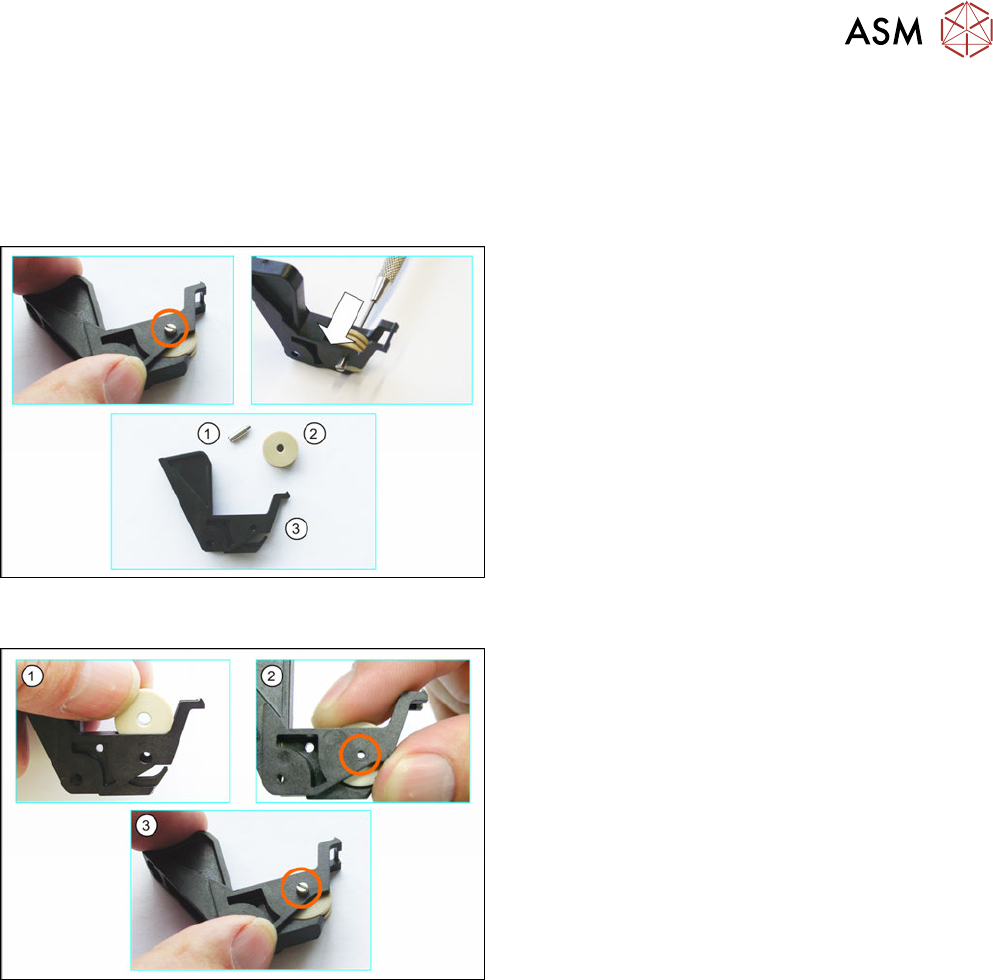

6.6.3.1 Stopfrad Wippe entfernen (4–88mm)
► Entfernen Sie zunächst die Wippe (siehe 6.6.2.1 "Wippe entfernen (4–88mm)" [}74]).
► Nur bei 4mm X-Zuführmodulen:
Entfernen Sie das Abstreifblech (siehe 6.6.1.1 "Abstreifblech Wippe entfernen" [}71]).
► Lösen Sie die in der Abbildung gekennzeichnete
Lagerwelle.
Das Gewinde der Lagerwelle endet nach einigen
Millimetern.
► Drücken Sie die Lagerwelle seitlich mit einem
Splintentreiber aus der Wippe.
► Nehmen Sie das Stopfrad aus der Wippe.
(1) Lagerwelle
(2) Stopfrad glatt
(3) Wippe
6.6.3.2 Stopfrad Wippe montieren (4–16mm)
► Stecken Sie das glatte Stopfrad von oben in die
Wippe.
► Positionieren Sie das Stopfrad so, dass Sie durch
das Bohrloch der Wippe und das Stopfrad hin-
durch sehen können.
► Stecken Sie die Lagerwelle in die Öffnung und
drehen Sie die Lagerwelle fest.
Achtung:
Ziehen Sie die Lagerwelle vorsichtig und nicht zu fest
an, damit das Gewinde nicht ausreißt.
► Stellen Sie sicher, dass sich das Stopfrad leicht-
gängig in der Wippe bewegen lässt.
► Nur bei 4mm X-Zuführmodulen:
Montieren Sie das Abstreifblech (siehe 6.6.1.2 "Abstreifblech Wippe montieren" [}72]).
► Montieren Sie anschließend die Wippe (siehe 6.6.2.2 "Wippe montieren (4–88mm)" [}75]).
6 Reparatur der X-Zuführmodule
6.6 Wippe
78 Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017
6.6.3.3 Stopfrad Wippe montieren (24-88 mm)
Das glatte Stopfrad hat am einen Ende eine Ausspa-
rung (siehe Abbildung oben rechts) und ist auf am an-
deren Ende eben (siehe Abbildung unten links).
Achten Sie beim Einsetzen des Stopfrads darauf, dass
das Ende mit der Aussparung auf der Seite ist, auf der
später die Lagerwelle eingeschoben wird.
► Stecken Sie das Stopfrad wie abgebildet von
oben in die Wippe.
► Positionieren Sie das Stopfrad so, dass Sie durch
das Bohrloch der Wippe und das Stopfrad hin-
durch sehen können.
► Stecken Sie die Lagerwelle in die Öffnung und
drehen Sie die Lagerwelle fest.
► Stellen Sie sicher, dass sich das Stopfrad leicht-
gängig in der Wippe bewegen lässt.
► Setzen Sie den Deckel wie abgebildet auf das
Stopfrad.
Achten Sie darauf, dass die Rastschiene an der
Unterseite des Deckels in der Nut der Wippe ein-
rastet.
► Befestigen Sie den Deckel mit der in der Abbil-
dung gekennzeichneten Kreuzschlitzschraube.
► Montieren Sie die Wippe (siehe 6.6.2.2 "Wippe
montieren (4–88mm)" [}75]).
6 Reparatur der X-Zuführmodule
6.6 Wippe
Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017 79
6.6.4 Lagerwelle
Benötigtes Ersatzteil
Beispiel:
Lagerwelle für 4+8mm-Zuführmodule (oben),
Lagerwelle für24mm-Zuführmodule (unten)
Zuführmodul Artikel-Nr. Bezeichnung
4+8mm 03042321-Sxx Lagerwelle Wippe /X8
12mm 03042351-Sxx Lagerwelle Wippe /X12
16mm 03042355-Sxx Lagerwelle Wippe /X16
24mm 03041969-Sxx Lagerwelle Wippe /X24
32mm 03042450-Sxx Lagerwelle Wippe /X32
44mm 03042490-Sxx Lagerwelle Wippe /X44
56mm 03043387-Sxx Lagerwelle Wippe /X56
72mm 03043405-Sxx Lagerwelle Wippe /X72
88mm 03042226-Sxx Lagerwelle Wippe /X88
Benötigtes Werkzeug
●
Schlitzschraubendreher
●
Splintentreiber Größe 1,4
Vorgehensweise Lagerwelle der Wippe
Beim Ersetzen der Lagerwelle der Wippe gehen Sie vor wie unter 6.6.2 "Wippe komplett" [}73] be-
schrieben. Statt der Wippe ersetzen Sie jedoch die alte Lagerwelle durch eine neue.
Vorgehensweise Lagerwelle des glatten Stopfrads
Beim Ersetzen der Lagerwelle des glatten Stopfrads gehen Sie vor wie unter 6.6.3 "Stopfrad Wip-
pe" [}76] beschrieben. Statt des Stopfrads ersetzen Sie jedoch die alte Lagerwelle durch eine
neue.
HINWEIS
Gewinde kann ausreißen
Ziehen Sie die Lagerwelle vorsichtig und nicht zu fest an, damit das Gewinde nicht aus-
reißt.
