6 Reparatur der X-Zuführmodule
6.6 Wippe
78 Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017

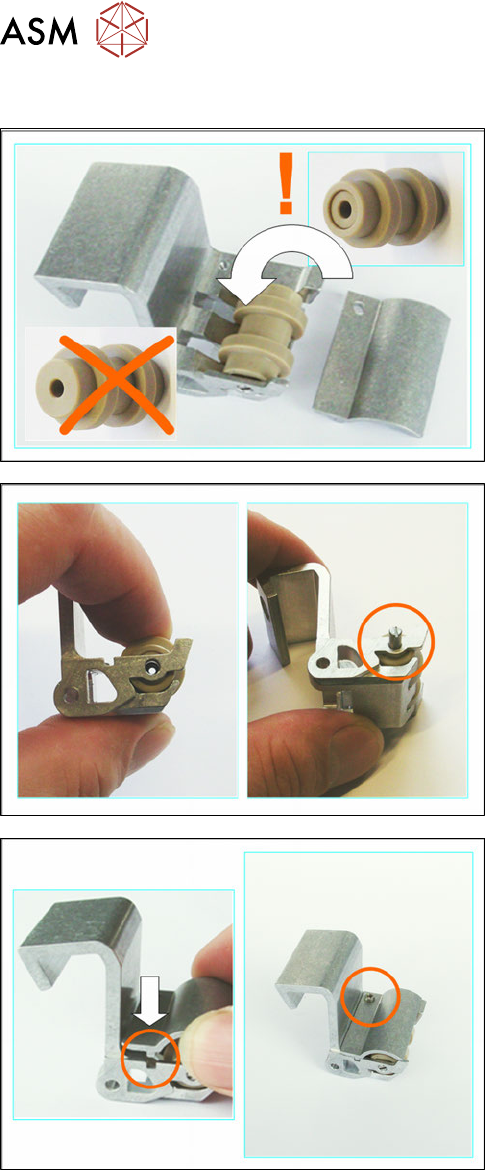

6.6.3.3 Stopfrad Wippe montieren (24-88 mm)
Das glatte Stopfrad hat am einen Ende eine Ausspa-
rung (siehe Abbildung oben rechts) und ist auf am an-
deren Ende eben (siehe Abbildung unten links).
Achten Sie beim Einsetzen des Stopfrads darauf, dass
das Ende mit der Aussparung auf der Seite ist, auf der
später die Lagerwelle eingeschoben wird.
► Stecken Sie das Stopfrad wie abgebildet von
oben in die Wippe.
► Positionieren Sie das Stopfrad so, dass Sie durch
das Bohrloch der Wippe und das Stopfrad hin-
durch sehen können.
► Stecken Sie die Lagerwelle in die Öffnung und
drehen Sie die Lagerwelle fest.
► Stellen Sie sicher, dass sich das Stopfrad leicht-
gängig in der Wippe bewegen lässt.
► Setzen Sie den Deckel wie abgebildet auf das
Stopfrad.
Achten Sie darauf, dass die Rastschiene an der
Unterseite des Deckels in der Nut der Wippe ein-
rastet.
► Befestigen Sie den Deckel mit der in der Abbil-
dung gekennzeichneten Kreuzschlitzschraube.
► Montieren Sie die Wippe (siehe 6.6.2.2 "Wippe
montieren (4–88mm)" [}75]).
6 Reparatur der X-Zuführmodule
6.6 Wippe
Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017 79

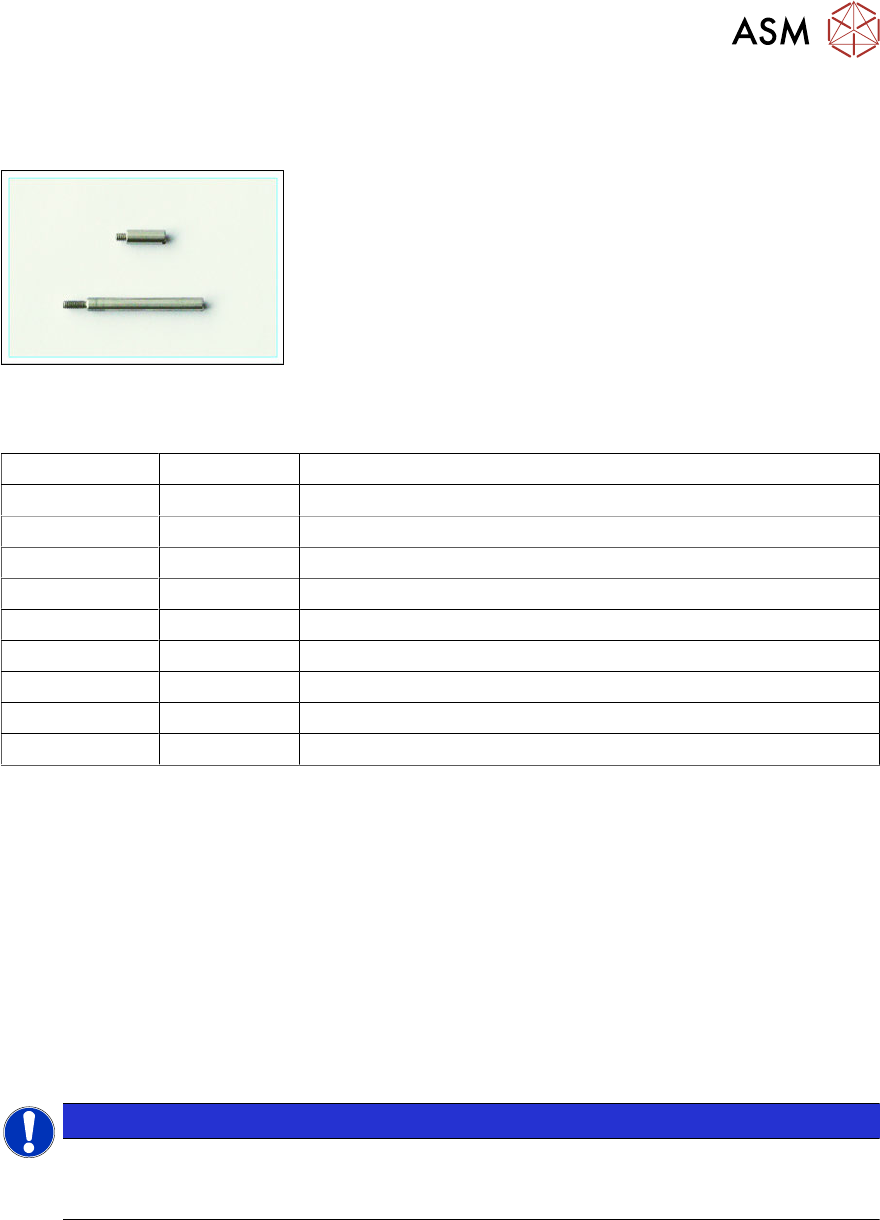

6.6.4 Lagerwelle
Benötigtes Ersatzteil
Beispiel:
Lagerwelle für 4+8mm-Zuführmodule (oben),
Lagerwelle für24mm-Zuführmodule (unten)
Zuführmodul Artikel-Nr. Bezeichnung
4+8mm 03042321-Sxx Lagerwelle Wippe /X8
12mm 03042351-Sxx Lagerwelle Wippe /X12
16mm 03042355-Sxx Lagerwelle Wippe /X16
24mm 03041969-Sxx Lagerwelle Wippe /X24
32mm 03042450-Sxx Lagerwelle Wippe /X32
44mm 03042490-Sxx Lagerwelle Wippe /X44
56mm 03043387-Sxx Lagerwelle Wippe /X56
72mm 03043405-Sxx Lagerwelle Wippe /X72
88mm 03042226-Sxx Lagerwelle Wippe /X88
Benötigtes Werkzeug
●
Schlitzschraubendreher
●
Splintentreiber Größe 1,4
Vorgehensweise Lagerwelle der Wippe
Beim Ersetzen der Lagerwelle der Wippe gehen Sie vor wie unter 6.6.2 "Wippe komplett" [}73] be-
schrieben. Statt der Wippe ersetzen Sie jedoch die alte Lagerwelle durch eine neue.
Vorgehensweise Lagerwelle des glatten Stopfrads
Beim Ersetzen der Lagerwelle des glatten Stopfrads gehen Sie vor wie unter 6.6.3 "Stopfrad Wip-
pe" [}76] beschrieben. Statt des Stopfrads ersetzen Sie jedoch die alte Lagerwelle durch eine
neue.
HINWEIS
Gewinde kann ausreißen
Ziehen Sie die Lagerwelle vorsichtig und nicht zu fest an, damit das Gewinde nicht aus-
reißt.
6 Reparatur der X-Zuführmodule
6.7 Bedienfeld komplett
80 Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017

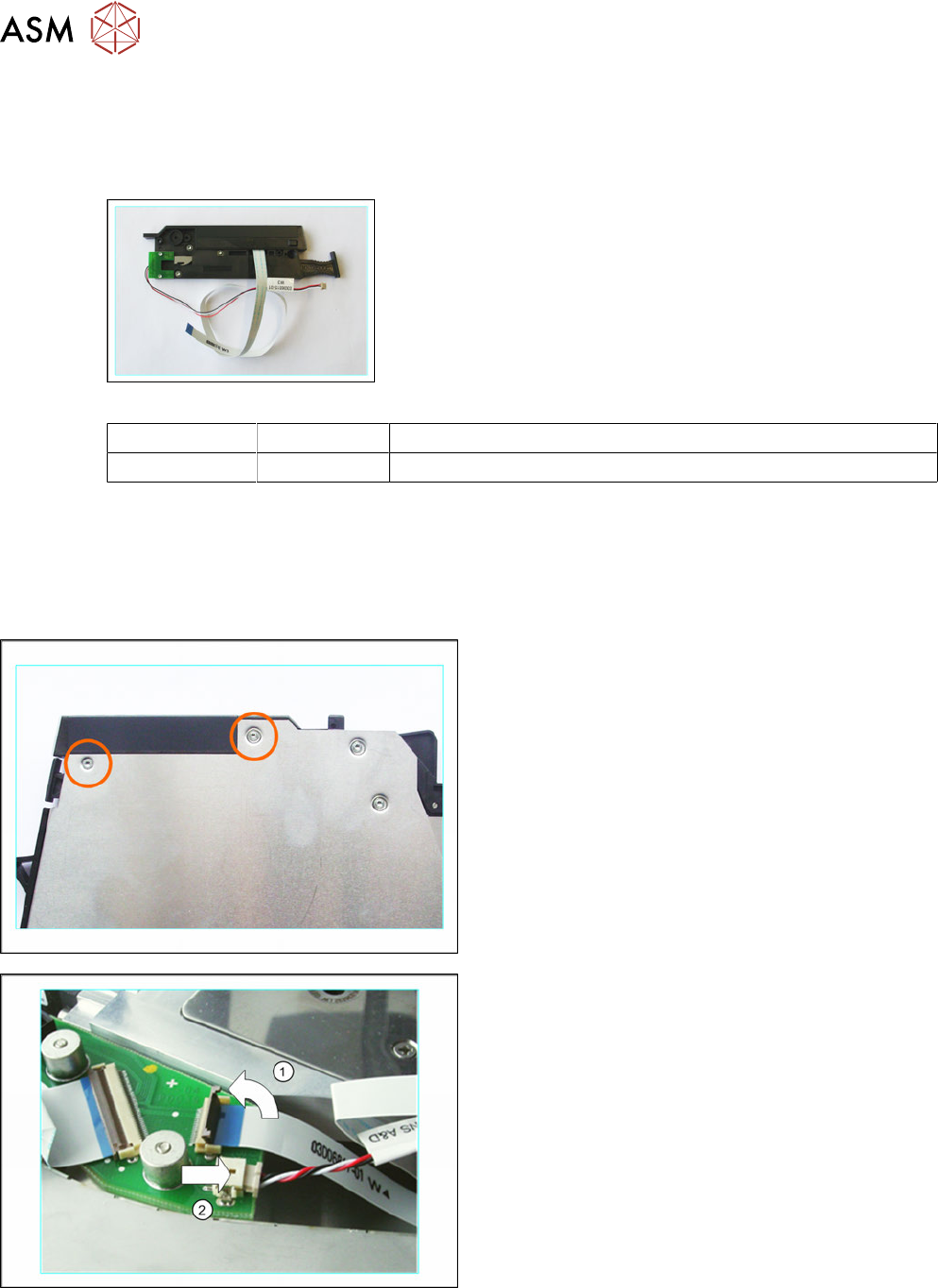

6.7 Bedienfeld komplett
Das Bedienfeld und der Entnahmegriff werden jeweils gemeinsam ersetzt.
Benötigtes Ersatzteil
Beispiel: Bedienfeld 8-88mm
Zuführmodul Artikel-Nr. Bezeichnung
8–88mm 03009198-Sxx Bedienelemente kpl, mit Kabel / X-Serie
Benötigtes Werkzeug
●
TORX-Schraubendreher Größe T8
●
Kreuzschlitzschraubendreher
6.7.1 Bedienfeld entfernen (4 + 8mm)
► Legen Sie das Zuführmodul vorsichtig auf die lin-
ke Seite.
► Lösen Sie die 2 in der Abbildung gekennzeichne-
ten Schrauben.
► Legen Sie das Zuführmodul anschließend vor-
sichtig auf die rechte Seite.
► Entfernen Sie die linke Seitenabdeckung (siehe
6.3.1 "Linke Seitenabdeckung entfernen" [}24]).
► (1) Klappen Sie vorsichtig den Verschluss vom
Flachkabel-Anschluss nach links oben auf und lö-
sen Sie das Flachkabel.
Achten Sie darauf, den Verschluss nicht zu weit
nach hinten zu drücken. Der Verschluss könnte
abbrechen.
► (2) Ziehen Sie den in der Abbildung gekennzeich-
neten Stecker vorsichtig in Pfeilrichtung aus dem
Anschluss. Ziehen Sie dabei am Stecker und
NICHT am Kabel.
