6 Reparatur der X-Zuführmodule
6.7 Bedienfeld komplett
82 Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017

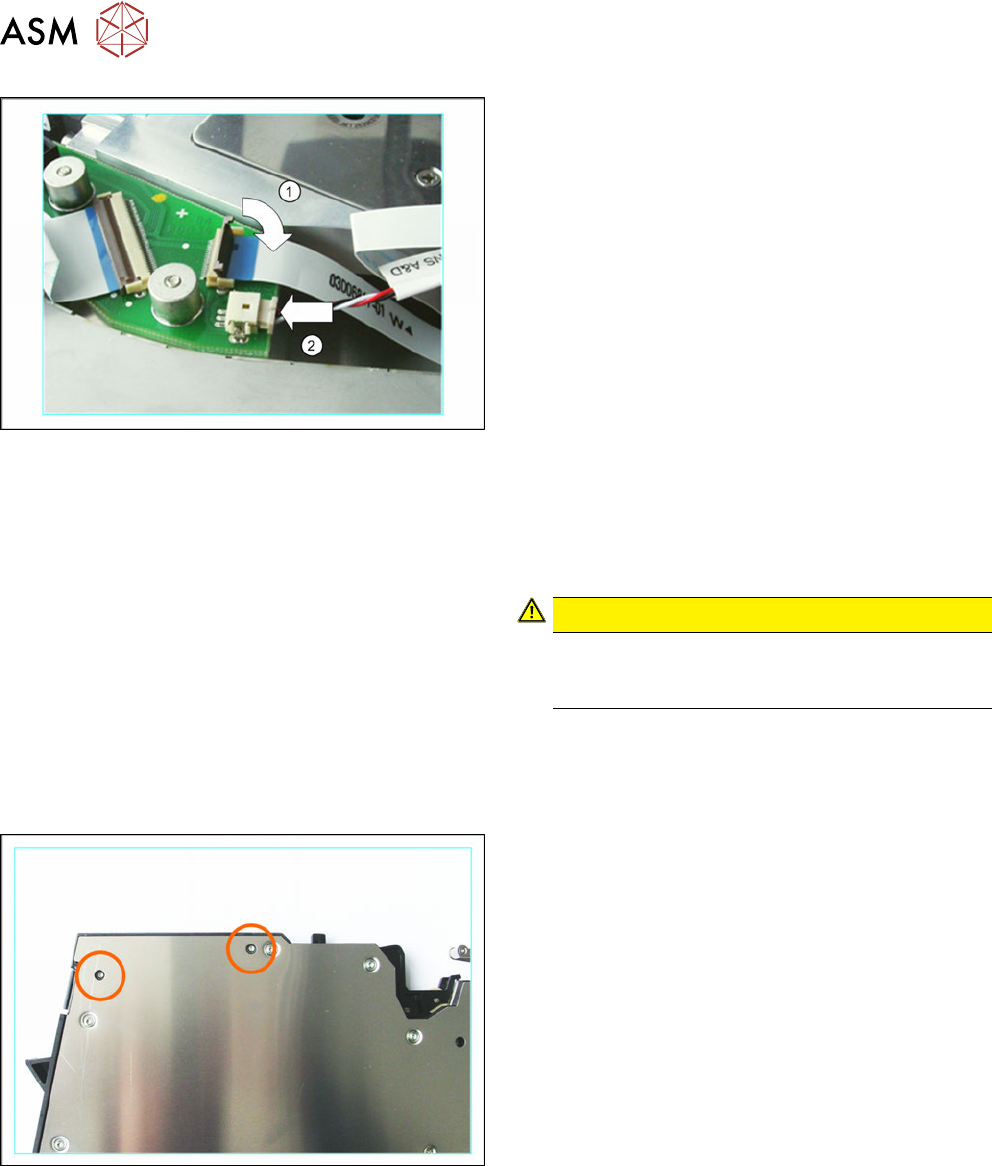

► (1) Stecken Sie das Flachkabel bis zum Anschlag
in den Anschluss.
Achten Sie darauf, dass die blaue Fläche am Ka-
belende oben ist und das Flachkabel gerade im
Anschluss liegt.
► Klappen Sie den Verschluss des Anschlusses
nach unten auf das Flachkabel.
Stellen Sie sicher, dass das Flachkabel fest im
Anschluss sitzt. Ziehen Sie zur Kontrolle vorsich-
tig an dem Flachkabel.
► Kontrollieren Sie nochmal, ob das Flachkabel ge-
rade im Anschluss liegt.
Nötigenfalls öffnen Sie den Anschluss, korrigie-
ren Sie die Position des Flachkabel und klappen
Sie den Anschluss wieder zu.
► (2) Stecken Sie den Stecker vorsichtig in Pfeil-
richtung bis zum Anschlag in den abgebildeten
Anschluss.
Achten Sie darauf, dass die glatte Seite des
Steckers oben ist.
VORSICHT!
Drücken Sie den Stecker nicht mit Gewalt in
den Anschluss, weil ansonsten einzelne Pins
abbrechen oder verbiegen können.
.
► Montieren Sie die linke Seitenabdeckung (siehe
6.3.2 "Linke Seitenabdeckung montieren" [}25]).
6.7.3 Bedienfeld entfernen (12mm)
► Legen Sie das Zuführmodul vorsichtig auf die lin-
ke Seite.
► Lösen Sie die 2 in der Abbildung gekennzeichne-
ten Schrauben.
► Legen Sie das Zuführmodul anschließend vor-
sichtig auf die rechte Seite.
► Entfernen Sie die linke Seitenabdeckung (siehe
6.3.1 "Linke Seitenabdeckung entfernen" [}24]).
6 Reparatur der X-Zuführmodule
6.7 Bedienfeld komplett
Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017 83
► Lösen Sie die 2 in der Abbildung gekennzeichne-
ten Schrauben.
► (1) Klappen Sie vorsichtig den Verschluss vom
Flachkabel-Anschluss nach links oben auf und lö-
sen Sie das Flachkabel.
Achten Sie darauf, den Verschluss nicht zu weit
nach hinten zu drücken. Der Verschluss könnte
abbrechen.
► (2) Ziehen Sie den in der Abbildung gekennzeich-
neten Stecker vorsichtig in Pfeilrichtung aus dem
Anschluss. Ziehen Sie dabei am Stecker und
NICHT am Kabel.
► Drücken Sie auf den Entnahmegriff, so dass
dieser heraus springt.
► Hebeln Sie das Bedienfeld nach oben.
Das Bedienfeld ist leicht am Folienbehälterrahmen
verhakt.
► Spreizen Sie den Folienbehälterrahmen vorsich-
tig auseinander.
► Ziehen Sie das Bedienfeld mit vorsichtigem Ru-
ckeln nach oben aus dem Folienbehälterrahmen.
6 Reparatur der X-Zuführmodule
6.7 Bedienfeld komplett
84 Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017
► Ziehen Sie die beiden Kabel aus dem Folienbe-
hälterrahmen heraus.
6.7.4 Bedienfeld montieren (12mm)
► Fädeln Sie die Kabel wie abgebildet in den Foli-
enbehälterrahmen ein.
Das Bedienfeld verhakt sich beim Einstecken leicht
am Folienbehälterrahmen.
► Spreitzen Sie den Folienbehälterrahmen vorsich-
tig auseinander.
► Stecken Sie das Bedienfeld mit vorsichtigem Ru-
ckeln in den Folienbehälterrahmen.
