6 Reparatur der X-Zuführmodule
6.7 Bedienfeld komplett
86 Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017

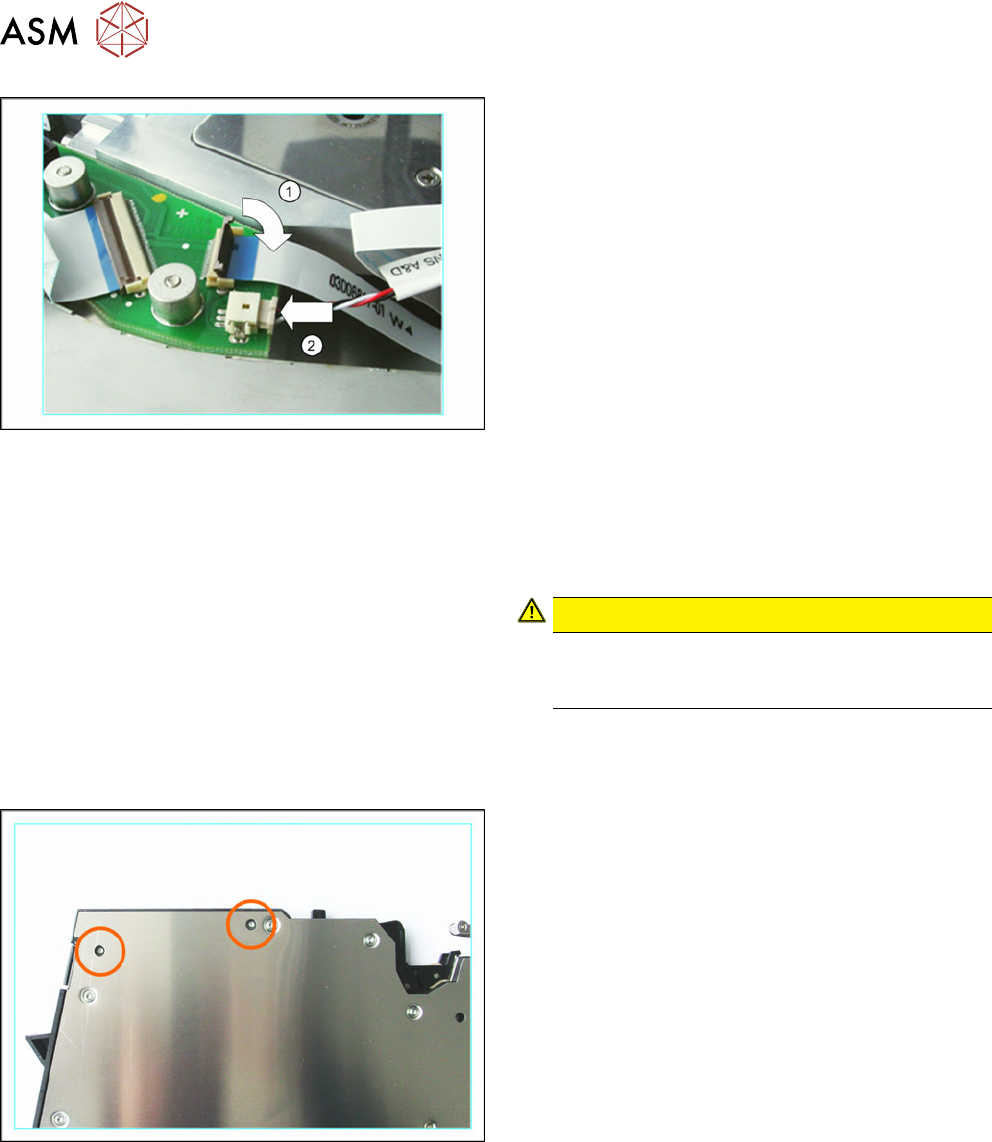

► (1) Stecken Sie das Flachkabel bis zum Anschlag
in den Anschluss.
Achten Sie darauf, dass die blaue Fläche am Ka-
belende oben ist und das Flachkabel gerade im
Anschluss liegt.
► Klappen Sie den Verschluss des Anschlusses
nach unten auf das Flachkabel.
Stellen Sie sicher, dass das Flachkabel fest im
Anschluss sitzt. Ziehen Sie zur Kontrolle vorsich-
tig an dem Flachkabel.
► Kontrollieren Sie nochmal, ob das Flachkabel ge-
rade im Anschluss liegt.
Nötigenfalls öffnen Sie den Anschluss, korrigie-
ren Sie die Position des Flachkabel und klappen
Sie den Anschluss wieder zu.
► (2) Stecken Sie den Stecker vorsichtig in Pfeil-
richtung bis zum Anschlag in den abgebildeten
Anschluss.
Achten Sie darauf, dass die glatte Seite des
Steckers oben ist.
VORSICHT!
Drücken Sie den Stecker nicht mit Gewalt in
den Anschluss, weil ansonsten einzelne Pins
abbrechen oder verbiegen können.
.
► Montieren Sie die linke Seitenabdeckung (siehe
6.3.2 "Linke Seitenabdeckung montieren" [}25]).
► Legen Sie das Zuführmodul vorsichtig auf die lin-
ke Seite.
► Befestigen Sie die 2 in der Abbildung gekenn-
zeichneten selbstschneidenden TORX-Schrau-
ben.
6 Reparatur der X-Zuführmodule
6.7 Bedienfeld komplett
Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017 87
6.7.5 Bedienfeld entfernen (16–88mm)
► Legen Sie das Zuführmodul vorsichtig auf die linke Seite.
► Entfernen Sie die in der folgenden Abbildung gekennzeichneten Schrauben.
Beispiel-Abbildung für X-Zuführmodule mit 16mm
Breite
Beispiel-Abbildung für X-Zuführmodule mit 24–
88mm Breite
► Legen Sie anschließend das Zuführmodul vorsichtig auf die rechte Seite.
► Entfernen Sie die linke Seitenabdeckung (siehe 6.3.1 "Linke Seitenabdeckung entfer-
nen" [}24]).
► (1) Ziehen Sie den in der Abbildung gekennzeich-
neten Stecker nach oben aus dem Anschluss.
Um den Stecker zu lösen, bewegen Sie diesen
vorsichtig seitlich hin und her.
► (2) Ziehen Sie den in der Abbildung gekennzeich-
neten Stecker in Pfeilrichtung aus dem An-
schluss. Ziehen Sie dabei am Stecker und
NICHT am Kabel.
► (3) Klappen Sie vorsichtig den Verschluss vom
Flachkabel-Anschluss nach links oben auf und
lösen Sie das Flachkabel.
Achten Sie darauf, den Verschluss nicht zu weit
nach hinten zu drücken. Der Verschluss könnte
abbrechen.
► Ziehen Sie den in der Abbildung gekennzeichne-
ten Stecker vorsichtig in Pfeilrichtung aus dem
Anschluss. Ziehen Sie dabei am Stecker und
NICHT am Kabel.
6 Reparatur der X-Zuführmodule
6.7 Bedienfeld komplett
88 Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017
Bei Zuführmodulen mit 16–24mm Breite:
► Heben Sie die Folienentsorgung samt Folienbe-
hälter aus dem Zuführmodul.
► Entfernen Sie die beiden in der linken Abbildung
gekennzeichneten Schrauben (1).
► Drehen Sie den Entsorgungsantrieb samt Folien-
behälter um.
► Entfernen Sie die beiden in der rechten Abbil-
dung gekennzeichneten Schrauben (2).
► Lockern Sie die mit (3) gekennzeichneten
Schrauben, damit das Bedienfeld bewegt werden
kann. Eine vollständige Umdrehung müsste aus-
reichend sein.
Lässt sich das Bedienfeld noch nicht bewegen,
lockern Sie die beiden Schrauben um eine weite-
re Umdrehung.
Bei Zuführmodulen mit 32–88mm Breite:
► Heben Sie die Folienentsorgung samt Folienbe-
hälter aus dem Zuführmodul.
► Entfernen Sie die beiden in der linken Abbildung
gekennzeichneten Schrauben (1).
► Lockern Sie die mit (2) gekennzeichneten
Schrauben, damit das Bedienfeld bewegt werden
kann. Eine vollständige Umdrehung müsste aus-
reichend sein.
Lässt sich das Bedienfeld noch nicht bewegen,
lockern Sie die beiden Schrauben um eine weite-
re Umdrehung.
► Drehen Sie den Entsorgungsantrieb samt Folien-
behälter um.
► Entfernen Sie die beiden in der rechten Abbil-
dung gekennzeichneten Schrauben (3).
Bei breiten Zuführmodul benötigen Sie einen län-
geren TORX-Schraubendreher Größe 8.
► Drehen Sie den Entsorgungsantrieb samt Folien-
behälter um.
► (1) Drücken Sie auf den Entnahmegriff, so dass
dieser heraus springt.
► (2) Heben Sie das Bedienfeld nach oben aus
dem Folienbehälterrahmen.
