6 Reparatur der X-Zuführmodule
6.7 Bedienfeld komplett
88 Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017
Bei Zuführmodulen mit 16–24mm Breite:
► Heben Sie die Folienentsorgung samt Folienbe-
hälter aus dem Zuführmodul.
► Entfernen Sie die beiden in der linken Abbildung
gekennzeichneten Schrauben (1).
► Drehen Sie den Entsorgungsantrieb samt Folien-
behälter um.
► Entfernen Sie die beiden in der rechten Abbil-
dung gekennzeichneten Schrauben (2).
► Lockern Sie die mit (3) gekennzeichneten
Schrauben, damit das Bedienfeld bewegt werden
kann. Eine vollständige Umdrehung müsste aus-
reichend sein.
Lässt sich das Bedienfeld noch nicht bewegen,
lockern Sie die beiden Schrauben um eine weite-
re Umdrehung.
Bei Zuführmodulen mit 32–88mm Breite:
► Heben Sie die Folienentsorgung samt Folienbe-
hälter aus dem Zuführmodul.
► Entfernen Sie die beiden in der linken Abbildung
gekennzeichneten Schrauben (1).
► Lockern Sie die mit (2) gekennzeichneten
Schrauben, damit das Bedienfeld bewegt werden
kann. Eine vollständige Umdrehung müsste aus-
reichend sein.
Lässt sich das Bedienfeld noch nicht bewegen,
lockern Sie die beiden Schrauben um eine weite-
re Umdrehung.
► Drehen Sie den Entsorgungsantrieb samt Folien-
behälter um.
► Entfernen Sie die beiden in der rechten Abbil-
dung gekennzeichneten Schrauben (3).
Bei breiten Zuführmodul benötigen Sie einen län-
geren TORX-Schraubendreher Größe 8.
► Drehen Sie den Entsorgungsantrieb samt Folien-
behälter um.
► (1) Drücken Sie auf den Entnahmegriff, so dass
dieser heraus springt.
► (2) Heben Sie das Bedienfeld nach oben aus
dem Folienbehälterrahmen.
6 Reparatur der X-Zuführmodule
6.7 Bedienfeld komplett
Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017 89
► Ziehen Sie die beiden Kabel aus dem Folienbe-
hälterrahmen heraus.
6.7.6 Bedienfeld montieren (16-88 mm)
► Fädeln Sie die Kabel wie abgebildet in den
Schlitz des Folienbehälterrahmens ein.
► (1) Schieben Sie den vorderen Teil des Bedien-
feldes bis zum Anschlag in den Schlitz des Foli-
enbehälterrahmens.
► (2) Ziehen Sie das Bedienfeld an den Folienbe-
hälter.
► (3) Drücken Sie den Entnahmegriff in das Bedi-
enfeld.
6 Reparatur der X-Zuführmodule
6.7 Bedienfeld komplett
90 Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017

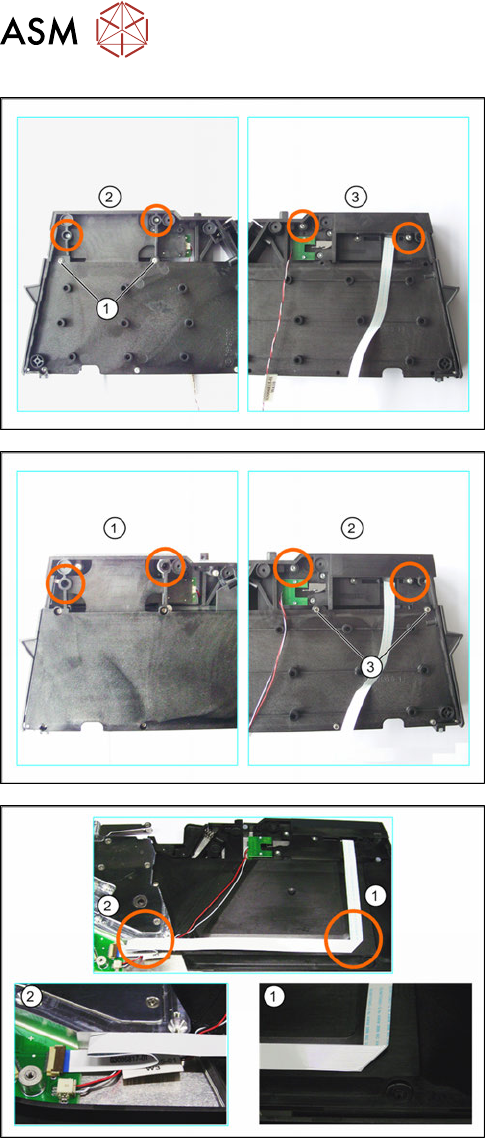

Bei Zuführmodulen mit 16–24mm Breite:
► Fixieren Sie das Bedienfeld mit den beiden mit
(1) gekennzeichneten Schrauben.
► Befestigen Sie das Bedienfeld mit den in der lin-
ken Abbildung gekennzeichneten selbstschnei-
denden Torx-Schrauben (2).
► Drehen Sie den Folienentsorgungsantrieb samt
Folienbehälter um.
► Befestigen Sie das Bedienfeld mit den in der
rechten Abbildung gekennzeichneten selbst-
schneidenden Torx-Schrauben (3).
Bei Zuführmodulen mit 32–88mm Breite:
► Befestigen Sie das Bedienfeld mit den in der lin-
ken Abbildung gekennzeichneten selbstschnei-
denden Torx-Schrauben (1).
► Drehen Sie den Folienentsorgungsantrieb samt
Folienbehälter um.
► Befestigen Sie das Bedienfeld mit den in der
rechten Abbildung gekennzeichneten selbst-
schneidenden Torx-Schrauben (2).
► Fixieren Sie das Bedienfeld mit den beiden mit
(3) gekennzeichneten Schrauben.
► Setzen Sie den Folienentsorgungsantrieb samt
Folienbehälter in das Zuführmodul ein.
Verlegen Sie die Kabel wie in der Beispiel-Abbildung
(8mm-Zuführmodul) zu sehen:
► (1) Legen Sie das Flachkabel senkrecht nach un-
ten und knicken Sie es vorsichtig nach links.
► (2) Falten Sie das Flachkabel vorsichtig wie ab-
gebildet.
Achten Sie darauf, dass die blaue Fläche am En-
de des Flachkabels oben ist.
► Führen Sie das andere Kabel unter dem Flachka-
bel hindurch zum zweiten Anschluss.
