6 Reparatur der X-Zuführmodule
6.7 Bedienfeld komplett
92 Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017

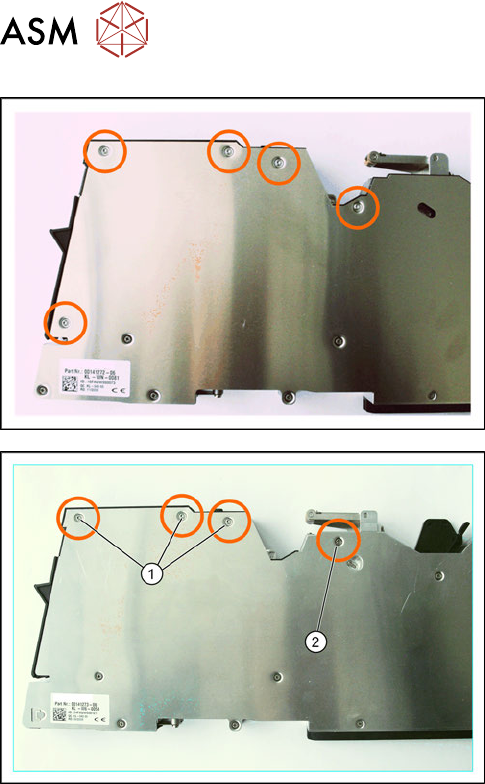

Beispiel-Abbildung für X-Zuführmodule mit 16mm
Breite
► Befestigen Sie die in der Abbildung gekennzeich-
neten Pilzkopfschneidschrauben (2,5x7,5mm
Torx).
Beispiel-Abbildung für X-Zuführmodule mit 24-88mm
Breite
► Befestigen Sie die in der Abbildung gekennzeich-
neten Schrauben.
(1) Pilzkopfschneidschraube (2,5x7,5mm) Torx
(2) Zylinderkopf-Kreuzschlitzschraube
(2,5x5mm)
► Montieren Sie anschließend die Wippe (siehe
6.6.2.2 "Wippe montieren (4–88mm)" [}75]).
6 Reparatur der X-Zuführmodule
6.8 Blattfeder
Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017 93
6.8 Blattfeder
Benötigtes Ersatzteil
Abb.5: Beispiel: Blattfeder 8mm (oben) und 24mm (unten)
Zuführmodul Artikel-Nr. Bezeichnung
4 + 8mm 03008284-Sxx Blattfeder / Folienentsorgung X8
12mm 03009283-Sxx Blattfeder / Folienentsorgung X12
16–88mm 03022105-Sxx Blattfeder / Folienentsorgung X16-88
6.8.1 Blattfeder entfernen / montieren (4-12mm)
► Entfernen Sie die linke Seitenabdeckung (siehe
6.3.1 "Linke Seitenabdeckung entfernen" [}24]).
► Heben Sie die Blattfeder senkrecht nach oben
aus der Haltevorrichtung.
► Setzen Sie die Blattfeder senkrecht von oben in
die Haltevorrichtung ein.
► Haken Sie das Ende der Blattfeder hinter der ge-
kennzeichneten Halterung ein.
► Montieren Sie die linke Seitenabdeckung (siehe
6.3.2 "Linke Seitenabdeckung montieren" [}25]).
6 Reparatur der X-Zuführmodule
6.8 Blattfeder
94 Serviceanleitung SIPLACE X-Feeder 4 - 88 mm 11/2017
6.8.2 Blattfeder entfernen / montieren (16-88mm)
► Drehen Sie das Zuführmodul mit der Unterseite
nach oben.
► Lösen Sie die beiden in der Abbildung gekenn-
zeichneten Schrauben.
► Ziehen Sie die Blattfeder seitlich aus dem Zuführ-
modul.
► Schieben Sie die Blattfeder von der Seite in das
Zuführmodul.
► Positionieren Sie die Blattfeder so, dass Sie
durch die Löcher beide Bohrungen für die
Schrauben vollständig sehen.
► Befestigen Sie die Blattfeder zuerst mit einer
Schraube.
Ziehen Sie die Schraube noch nicht fest, damit
Sie die Blattfeder noch leicht bewegen können.
► Befestigen Sie die Blattfeder mit der zweiten
Schraube.
► Ziehen Sie anschließend die erste Schraube fest.
