NPM-DGS 程序手册 4.3 假想生产线的构筑 EJS9AC-MB-04P-37 Page 4-53 项目 说明 ‘ 品质 ’ ‘ 装着前 NG 元件排出 ’ 通常会在贴装后排出识别结果不好的 元件，而本项的贴装前 NG 元件排出，是在贴装前等待识别结果 后执行排出。因为等待识别 结果，循环时间会变长，但是可防止 元件掉落到基板上。 ‘ 高密度实装 ’ ‘ 最佳化决定贴装优先顺序 ’ 在贴装元件之际， 为了防止与既已贴装完毕元件的干…
NPM-DGS
程序手册
4.3
假想生产线的构筑
Page 4-52 EJS9AC-MB-04P-37
项目
说明
基板搬送
‘
传送带速度
’
设定传送带的速度。存在下述三种速度
:
•
高速
(
默认设定
)
•
中速
•
低速
'
传送带速度
-
上游侧基台
'
对双基台设备的上游侧基台上的传送带速度进行设定。可进行设
定的种类与
'
传送带速度
'
相同。
'
传送带速度
-
下游侧基台
'
对双基台设备的下游侧基台上的传送带速度进行设定。可进行设
定的种类与
'
传送带速度
'
相同。
吸嘴装配模板
‘
使用模板
’
在新建项目时，设定是否使用吸嘴装配模板。
‘
模板文件路径
’
显示拥有吸嘴装配模板文件的文件路径。通常通过项目编辑器的
吸嘴装配导出进行设定，但是也可直接输入。
详细内容，请参照
‘7.2.10
导入
’
。
‘
亮度等级贴装
’
‘
亮度等级贴装
’
设定是否进行等级贴装。
只可在选择了生产线时可进行编辑。
等级贴装功能不能与下述功能并用。
•
大型基板
(
使用搬送
2
次的实装
)
•
设定为托盘元件
•
指定了实装优先顺序的实装
(
在等级贴装上自动附带了实装优
先顺序，因此不能并用。
)
•
等级贴装对象的工作台为不连续的设定
(
不能在等级贴装对象
的工作台之前设定对象外的工作台。
)
•
与等级贴装相反的分配条件
‘
不是亮度等级贴装元件的元
件的贴装方法
’
设定不属于等级贴装元件的元件贴装工作台。
• [
在和亮度等级贴装元件相同区块的工作台上贴装
]
• [
在亮度等级贴装对象外工作台贴装
]
只可在选择了生产线时可进行编辑。
‘
亮度等级贴装工作台
–
工
作台
1’
需要将等级贴装元件配置到工作台
1
上时，设定本项目。
‘
亮度等级贴装工作台
–
工
作台
2’
需要将等级贴装元件配置到工作台
2
上时，设定本项目。
‘
等级贴装对象工作台
–
工
作台
3 (
仅
3
工作台的设备有
效
)’
需要将等级贴装对象元件设置到工作台
3
时，设定本项目。
不具工作台
3
的设备，无法设定。
‘
等级贴装对象工作台
–
工
作台
4 (
仅
4
工作台的设备有
效
)’
需要将等级贴装对象元件设置到工作台
4
时，设定本项目。
不具工作台
4
的设备，无法设定。
‘1
区块内元件用完贴装点取
消
’
需要取消
1
区块内元件用完贴装点时，设定本项目。
‘1
区块内元件用完预知即停
止
’
设定在
1
区块内元件用完之前，是否停止。
关于等级贴装的详细内容，请参照
‘13.1
等级贴装功能
’
。
NPM-DGS
程序手册
4.3
假想生产线的构筑
EJS9AC-MB-04P-37 Page 4-53
项目 说明
‘
品质
’
‘
装着前
NG
元件排出
’
通常会在贴装后排出识别结果不好的元件，而本项的贴装前
NG
元件排出，是在贴装前等待识别结果后执行排出。因为等待识别
结果，循环时间会变长，但是可防止元件掉落到基板上。
‘
高密度实装
’
‘
最佳化决定贴装优先顺序
’
在贴装元件之际，为了防止与既已贴装完毕元件的干涉，决定元
件配置和贴装顺序。
*
使用本功能时，因为优先不会发生干涉这一点，生产率有可能
会降低。
・
[OFF]
不通过最佳化决定贴装的优先顺序。
・
[
通过贴装点间距离进行判定
]
在指定的贴装点间距离执行干涉判定，然后决定贴装的优先顺
序。
・
[
通过元件和吸嘴的干涉领域进行判定
]
通过吸嘴尺寸以及贴装元件的倾斜以及吸附中心位置进行干
涉判定，然后决定贴装的优先顺序。
‘
最大元件大小
(L
或者
W)’
通过最佳化自动决定贴装优先顺序时，指定对象元件的最大尺寸。
‘
实装点之间的距离
’
通过最佳化自动决定贴装优先顺序时，事先决定贴装点间距离以
内贴装点的优先顺序。
‘
考虑吸嘴尺寸
’
在考虑到登录在元件中吸嘴大小的基础上，自动决定贴装优先顺
序。
・
[
最小吸嘴尺寸
]
使用登录吸嘴中最小的
X
尺寸
/Y
尺寸。
・
[
最大细嘴尺寸
]
使用登录吸嘴中最大的
X
尺寸
/Y
尺寸。
根据最佳化距定优先顺
序
贴装点间距离
根据最佳化决定优先顺
序
没有决定优先顺序
吸嘴尺寸 X
吸嘴尺寸 Y
R
C
NPM-DGS
程序手册
4.3
假想生产线的构筑

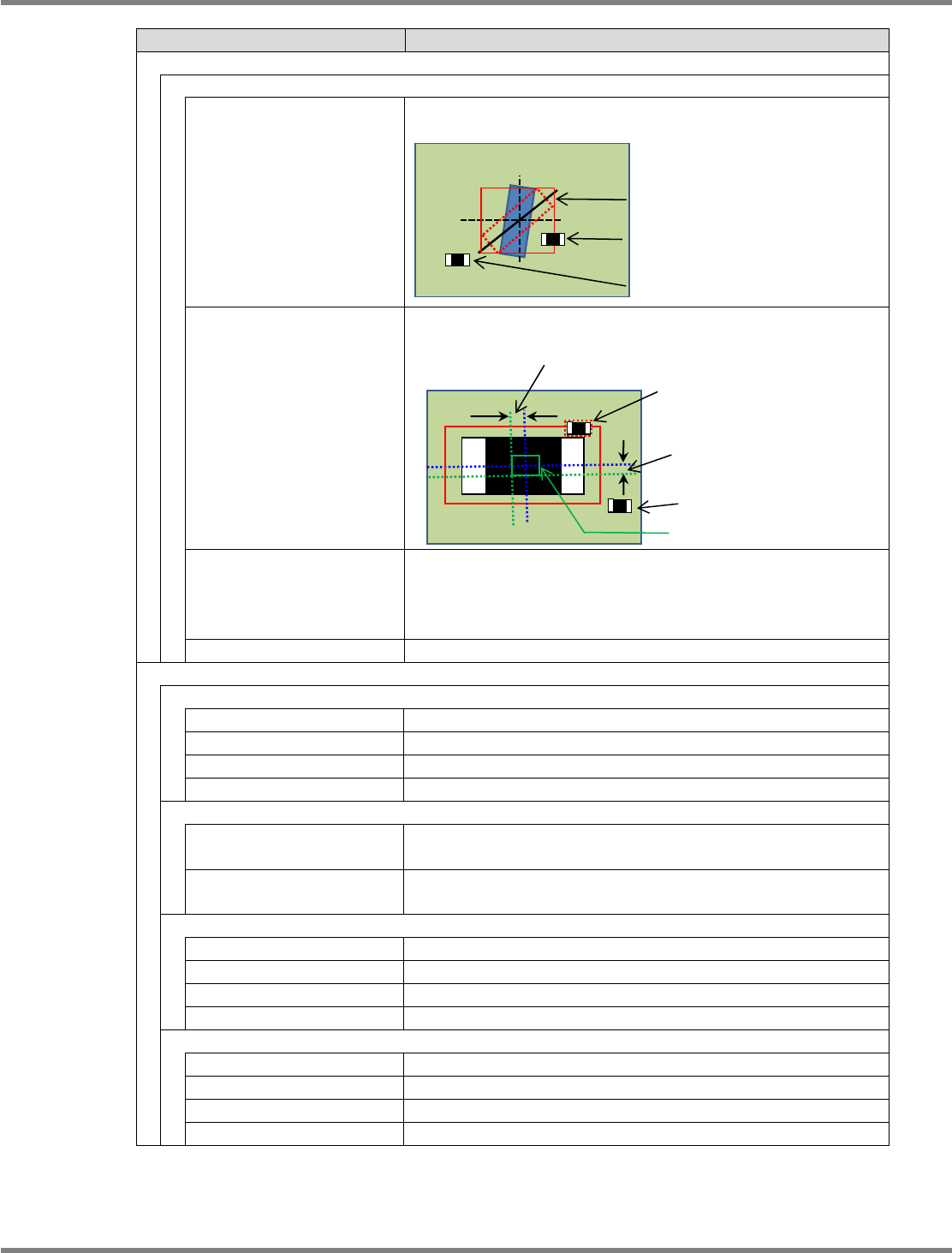

Page 4-54 EJS9AC-MB-04P-37
项目
说明
基板搬送
‘
高密度实装
’
‘
考虑元件倾斜
’
在考虑到吸附元件时的元件倾斜的基础上，自动决定贴装优先顺
序。
‘
考虑中心范围确认
’
在考虑到吸附元件时的中心范围的基础上，自动决定贴装优先顺
序。
‘
考虑清除设定
’
关于元件的贴装位置的范围，对元件尺寸选择通过比率值进行设
定还是通过固定值进行设定。
・固定值设定
[mm]
・比率值设定
[%]
‘
设定值
’
通过值对元件贴装位置的范围进行设定。
每个电子束的软开关
‘
高元件邻接贴装
’
‘
工作台
1’
设定在工作台
1
上是否进行高元件的邻接贴装。
‘
工作台
2’
设定在工作台
2
上是否进行高元件的邻接贴装。
‘
工作台
3’
设定在工作台
3
上是否进行高元件的邻接贴装。
‘
工作台
4’
设定在工作台
4
上是否进行高元件的邻接贴装。
‘2
个吸附元件大小扩展
’
‘
工作台
1’
设定是否对工作台
1
进行
2
个吸附元件的尺寸扩展。
*
只可在
DT401-F / M
上进行设定。
‘
工作台
2’
设定是否对工作台
2
进行
2
个吸附元件的尺寸扩展。
*
只可在
DT401-F / M
上进行设定。
‘4
个吸附元件大小扩展
’
‘
工作台
1’
设定在工作台
1
上是否进行
4
个吸附元件尺寸的扩展。
‘
工作台
2’
设定在工作台
2
上是否进行
4
个吸附元件尺寸的扩展。
‘
工作台
3’
设定在工作台
3
上是否进行
4
个吸附元件尺寸的扩展。
‘
工作台
4’
设定在工作台
4
上是否进行
4
个吸附元件尺寸的扩展。
‘8
个吸附元件大小扩展
’
‘
工作台
1’
设定在工作台
1
上是否进行
8
个吸附元件尺寸的扩展。
‘
工作台
2’
设定在工作台
2
上是否进行
8
个吸附元件尺寸的扩展。
‘
工作台
3’
设定在工作台
3
上是否进行
8
个吸附元件尺寸的扩展。
‘
工作台
4’
设定在工作台
4
上是否进行
8
个吸附元件尺寸的扩展。
考虑元件倾斜时的判定范围
通过最佳化决定贴装优先顺序
没有决定优先顺序
通过最佳化决定
贴装的优先顺序
没有决定优先顺序
吸附中心偏移的范围
X 方向的中心偏移量
Y 方向的中心偏移量
