Page HANWHA TECHWIN 41 SM411F Head Ass’y (1/5) NO. PA R T N O . P ART NAME Q'TY Old No. Stoc k Apply Refere nce A-1 J9055 1 198A SM41 1F _TOT A L_ST_HEAD _ASSY J905 51 198A 1 1 J70551039A INNER_COVER_SUPPOR T J70551…

100%1 / 186
40
SM411F

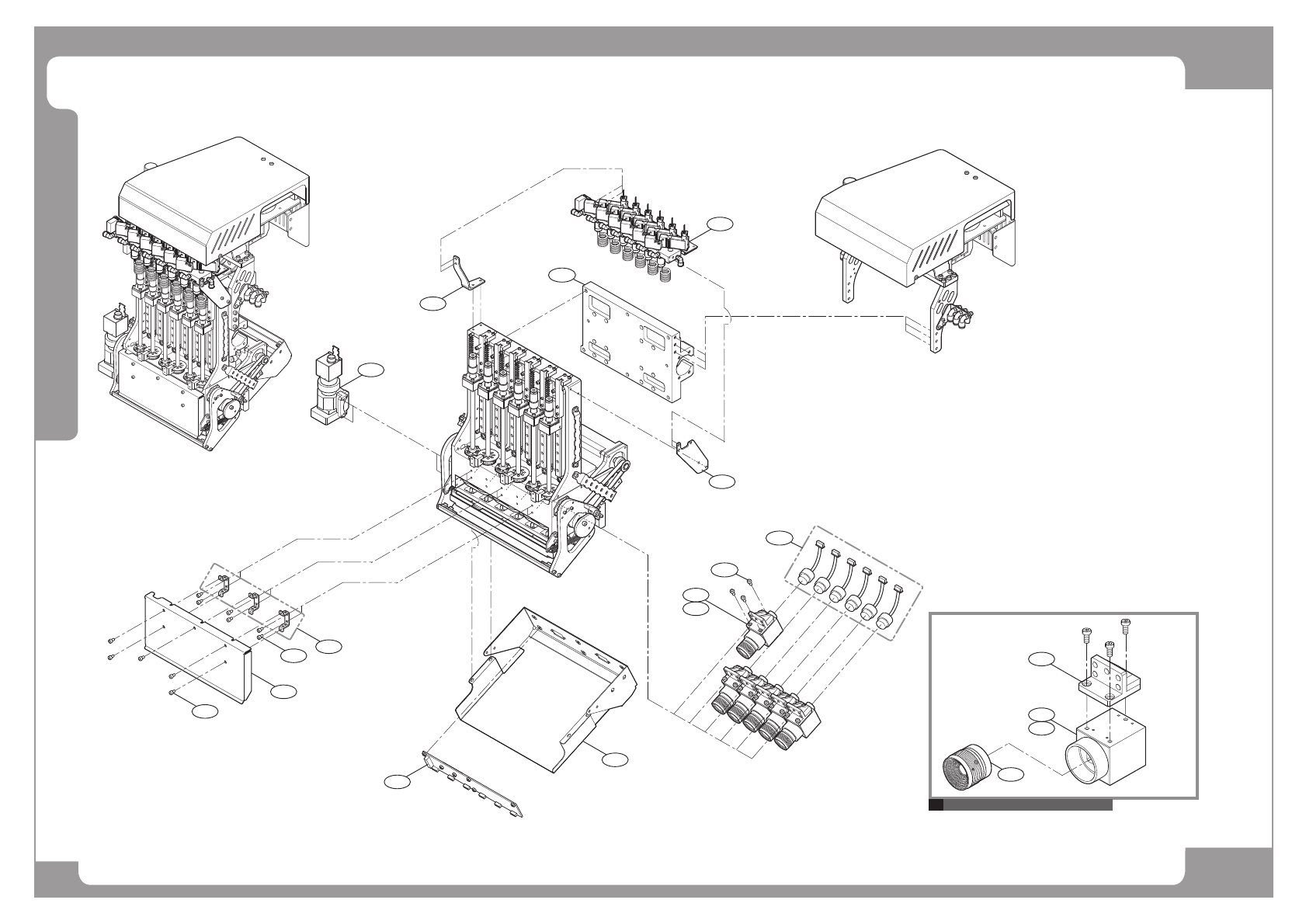

Head Ass’y (1/5)
10
CAMERA ASS'Y(F16, MEGA-F16)
93
9
2
16
14
17
1
15
3
5
12
6
13
7
8
18
20
19
4
41
SM411F
Head Ass’y (1/5)
NO. PART NO. PART NAME Q'TY Old No. Stock Apply Reference
A-1 J90551198A SM411F_TOTAL_ST_HEAD_ASSY J90551198A 1
1 J70551039A INNER_COVER_SUPPORT J70551039A 3
2 J71551221A INNER_LIGHT_COVER J71551221A 1 J71551015A
3 FC15-000447B COVER-F_CAMERA_COVER-2_FB;A5052P-H32 1
4 AM06-000358B ASSY,PCB SMD-SM400_CAMERA_IO BD 1 AM06-000358A
5 AM03-001809A ASSY,OPTICS-FLY_CAM_ONE_KIT_F16 6 J90551081A
6 PT02-000003 CCD,CAMERA-VCC-G20E20BST;ME6:Aluminum 1 PT02-900006
7 J90591012A SM140165_LENS_ASSY J90591012A 1
8 J71551125B BRACKET-CAMERA_HOLDER 1
9 FC09-000780A BRACKET-AIR_MODULE_BKT2 1 J70551044A
10 FC09-000779A BRACKET-AIR_MODULE_BKT1 1 J70551045A
12 J90831039A A_HOME_SENSOR_CABLE_ASSY SM33-HD007 1
13 J90831040A SW_HOME_SENSOR_CABLE_ASSY SM33-HD008 1
14 140-M07-S11 TEACHING CAMERA ASSY 1
15 FC18-902719 SOCKET HEAD CAP SCREW M3*6 (NI/ZN) 8
16 FC18-902718 SOCKET HEAD CAP SCREW M3*5 (NI/ZN) 6
17 J90551067A AIR MODULE 6
18 FC18-902725 SOCKET HEAD CAP SCREW M3*10 (NI/ZN) 6
19
20
