5.12.2
检查模块
Ersa GmbH '操作说明 Hotflow THREE_26_zh|Rev. 6 115/560
5|
调试
第一次调试
5.12.2.1
检查运输系统
EXOS 10/26
EXOS 10/26
状态
>
维护模式
程序
> /
现有的{0}信息
系统管理员
帮助
selektiv
ü 请这样检查运输系统：
a) 检查整套运输系统的平行度，必要时调整。
b) 在主导航中点击图标 [机器]。
图
45: 传输轨道开关
c) 点击按键 [传输轨道开关]，一同启动所有运输装置。
ð 在运输装置运行时，按键显示为绿色。
ð 由此结束该过程。
提示：
在工作区域内可检查是否所有输送都正常工作。这种情况下，将以绿
色字体显示相应的输送段。
Ersa GmbH '操作说明 Hotflow THREE_26_zh|Rev. 6 116/560
5|
调试
第一次调试
5.12.2.2
检查宽度调整装置（单轨）
ü 请检查宽度调节装置：
a) 请您按以下步骤操作：
操作
离开 导出
HOTFLOW THREE
状态
>
维护模式
程序
> Smart_Pitch
现有的{0}信息 帮助
selektiv
系统管理员
HOTFLOW THREE 传输轨道宽度调节
操作
轨道 1
定位整体宽度
设置
传输轨道宽度调节 中央支撑
设置値 实测值 设置値 实测值
2- A-
位置
周期性空运转
200.0 100.0200.0 100.0
mm
mm

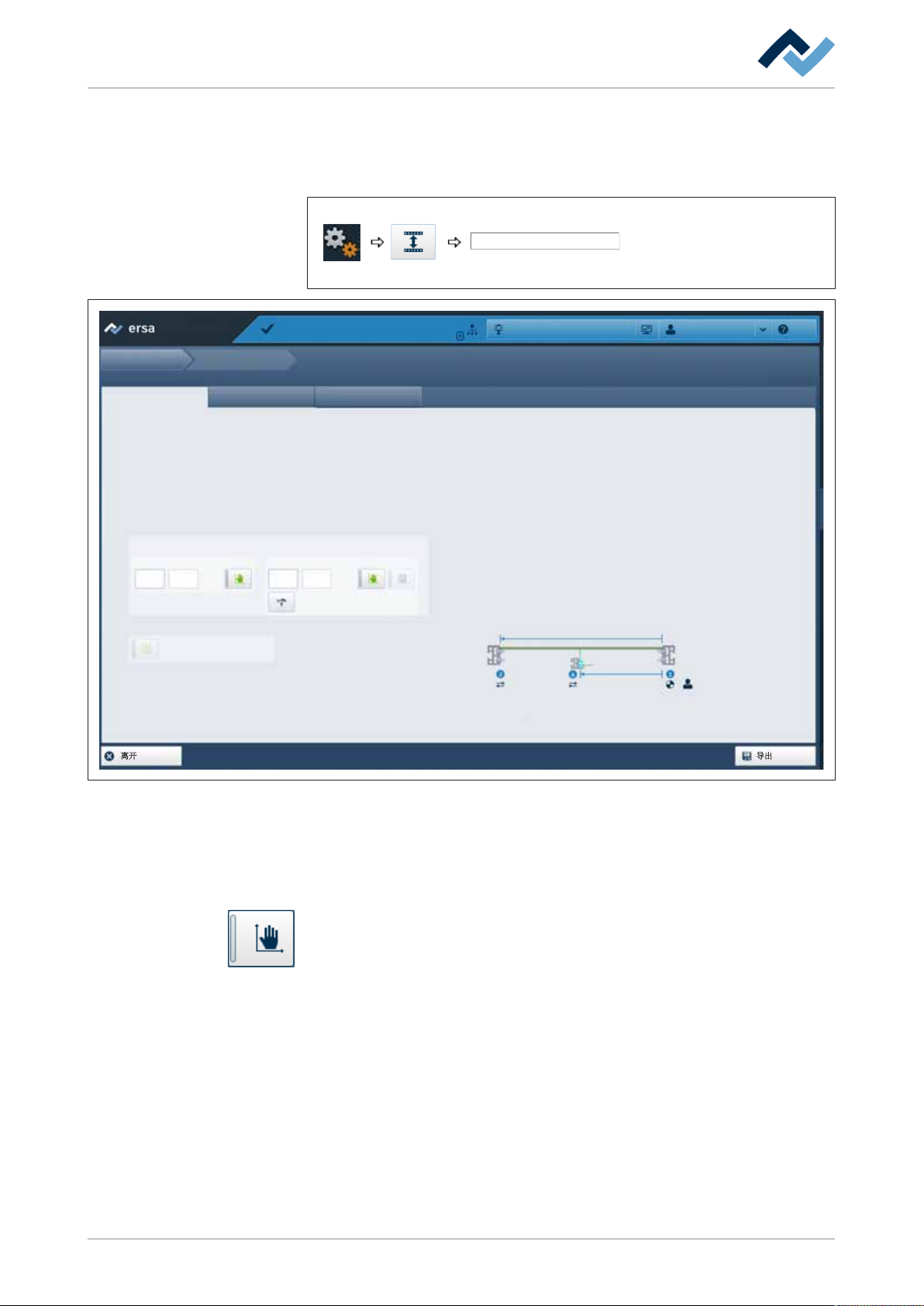

图
46: 工作区域 [传输轨道宽度调节] 在主菜单 [机器] 中。在下方区域内可以查看传送梁的示意图以及它们之间的距离。
b) 点击输入栏 [设置値]，输入宽度调整装置的设定值。
ð 将传送带调节为该宽度。
ð 在显示框 [实测值] 中显示宽度调整装置当前的传送宽度，单位为
[mm]。
图
47: 开始定位
c) 点击按键 [开始定位]，以开始手动定位。在调节时，该按键显示为灰色。
d) 调整过程完成后，按键显示为绿色。测量运输栏杆之间的实际距离，如上
图所示的 [1 - 2] 和 [3 - 4] 之间的距离。
e) 将结果与显示的实际值进行对比。
ð 如果测得值与显示值不一致，则必须重新示教/基准化宽度调节装置。相
关内容请参阅下一节。
