调试
第一次调试
5.12.2.3
参照宽度调整装置（单轨）
ü 首先再次检查宽度调整装置：
ü 机器现在处于运行模式 [维护模式]。
ü 登录的用户拥有所需的权限。
ü 机器的护罩已关闭。
ü 如存在中心支架：所有折叠弹簧片都已停用。
a) 在主菜单 [机器单击要检查的传送通道。
ü 将会显示菜单 [焊接传输轨道]。
a) 点击标签 [传输轨道宽度调节]。
ð 工作区域 [传输轨道宽度调节] 弹出：
离开 导出
HOTFLOW THREE
状态
>
维护模式
程序
> Smart_Pitch
现有的{0}信息 帮助
selektiv
系统管理员
HOTFLOW THREE 传输轨道
操作
焊接传输轨道
正在移动
传输轨道宽度调节
中央支撑
设置値 实测值
设置
设置値 实测值
位置
250.0
150.0
350.0
250.0
150.0
mm
mm
轨道 1 焊接传输轨道
参考点位置
已教导
马达
正在移动
实际电流
mm
毫安
马达
实际电流
正在移动
毫安
正在移动
电流极限
温度
错误状态
引脚已装好

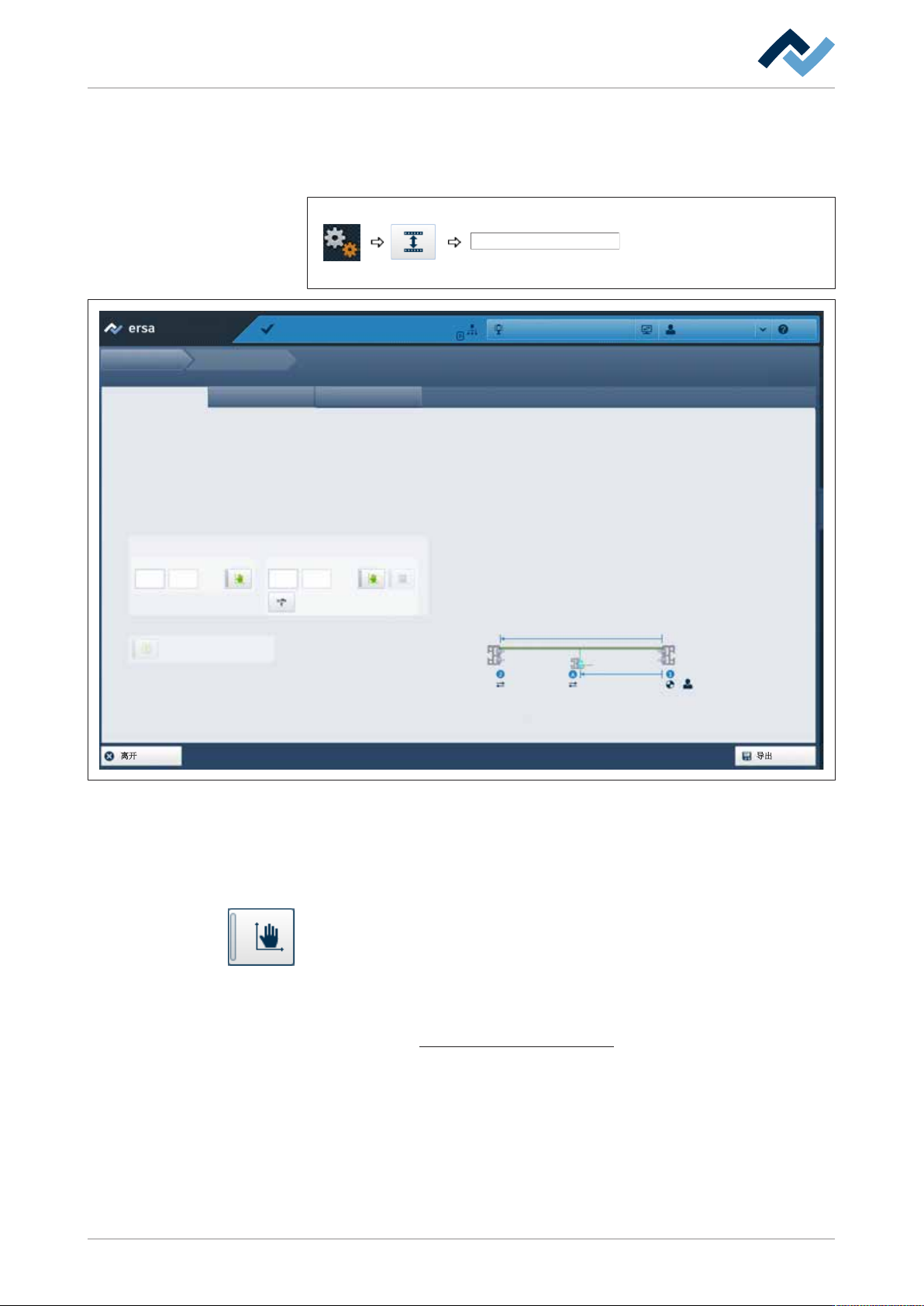

图
48: 工作区域 [传输轨道宽度调节] 中。在右上角可以查看传送梁的示意图以及它们之间的距离。
b) 扩展工作区域 [传输轨道宽度调节] 。
c) 点击输入栏 [设置値]，输入宽度调整装置的设定值。
ð 将传送带调节为该宽度。
ð 在显示框 [实测值] 中显示宽度调整装置当前的传送宽度，单位为
[mm]。
图
49: 开始定位
d) 点击按键 [开始定位]，以开始手动定位。调节进行时，按键显示为灰色，
LED 指示灯[正在移动] 显示为绿色。
e) 调整过程完成后，按键显示为绿色。测量传送梁之间的实际距离。
f) 将结果与显示的实际值进行对比。
ð 如果测量值与显示的 [实测值]不一致，您必须重新示教/重新参考宽度调整
装置。
重新示教
/
参考宽度调整装置：
ü 示教/参考宽度调整装置：
Ersa GmbH '操作说明 Hotflow THREE_26_zh|Rev. 6 118/560
5|
调试
第一次调试
a) 在输入框中输入之前测量的运输竖杆的距离[参考点位置]。
b) 点击按键 [示教]。
ð 窗口 [开始定位] 弹出。
c) 点击按键 [开始]。
ð 如果示教成功，LED [已教导] 显示为绿色。
d) 再次执行上述 "检查宽度调整装置"程序，然后测量运输垛之间的距离。
ð 如果测量值与显示的 [实测值]不一致，请 Ersa 服务人员检查运输系
统。
ð 如果值 [设置値],[实测值] 和 [参考点位置]相同，且与测量的传送宽度一
致，则该过程完成。
如存在中心支架：
如上所述，检查并参照中心支架。在折叠弹簧片抬起的情
况下测量距离；然后必须在折叠弹簧片停用的情况下定位中心支架。
Ersa GmbH '操作说明 Hotflow THREE_26_zh|Rev. 6 119/560
