5| 调试 第一次调试 5.12.2.8 设置冷却系统中冷却介质的流速 必须检查机器冷却系统的下列流速，必要时进行调整。建议值不得更改。 提示： 调节流量计时，确保白色塑料浮子的下边缘显示当前流量。在进行调 整时，应确保在重新调整流量计时，其他流量计的流量也会受到影响。因此， 必须多次进行调整。 1 2 3 4 1 2 3 4 2l 5l 5l 5l A 图 57: 设置流速 1 最后一个预热器热交换器的供水管路： 5 升 2 冷…
5|
调试
第一次调试
检查剩余氧气调节和剩余氧气测量
HOTFLOW THREE
操作
HOTFLOW THREE 氮气/氧气
离开
导出
测量值
状态
程序
>
>
维护模式
Smart_Pitch
现有的{0}信息
帮助
selektiv
系统管理员
500
0
O2控制
Reflow
调节位置
O2控制
氧气
氧气
正公差
负公差
设置値 实测值
ppm
ppm
200
200
氮气
功率值
Reflow
设置値 实测值
图

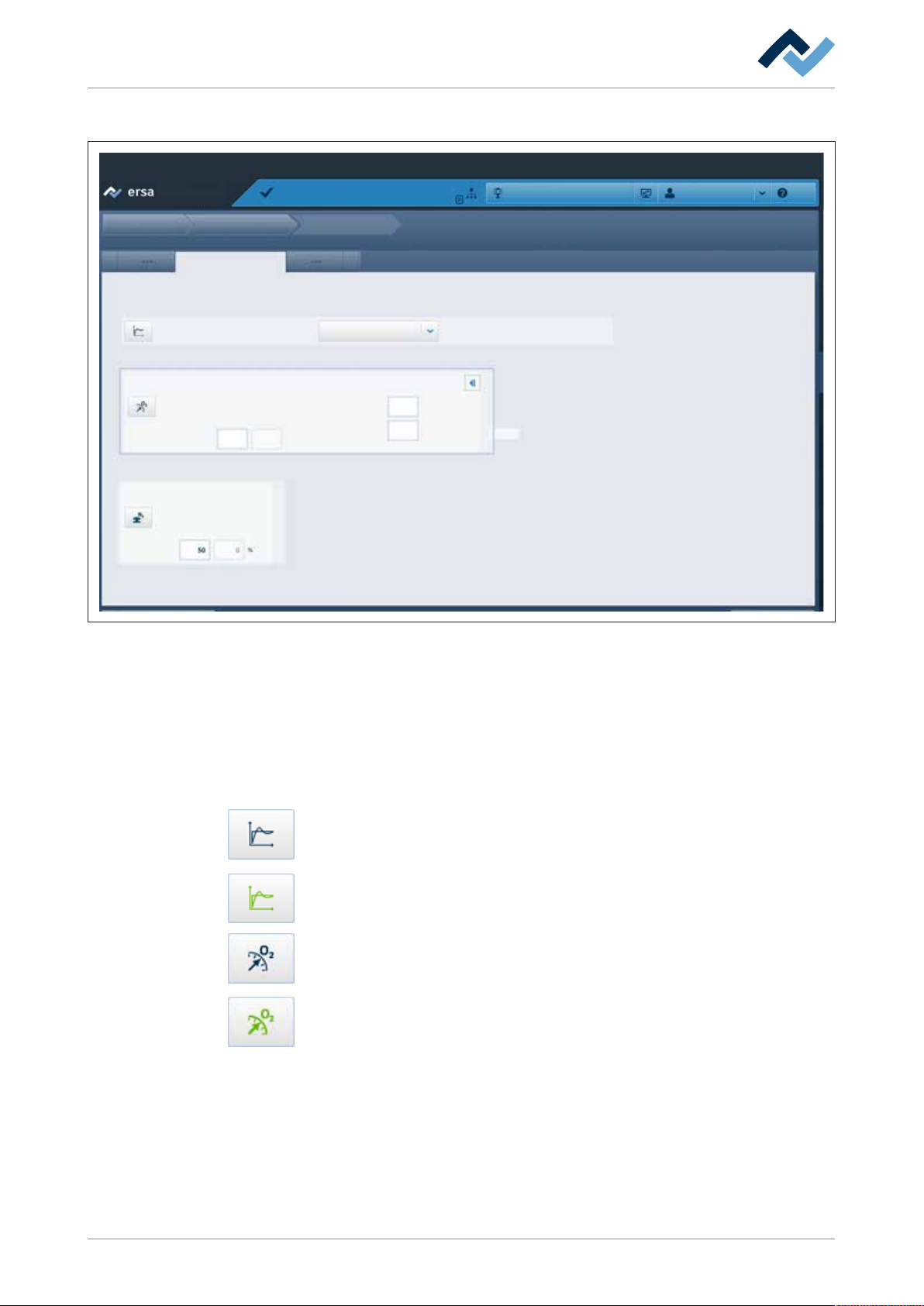

56: 工作区域 [Reflow]
ü 按以下方法检查剩余氧气测量：
ü 氮气气源已打开。
a) 留在工作区域 [Reflow]。
b) 在下拉菜单 [调节位置] 中选择条目 [O2控制]。
c) 在输入框 [设置値] 中输入一个剩余氧气含量值，例如 [500 ppm]。
d) 在输入框 [正公差] 和 [负公差] 分别输入一个数值，例如 [200 ppm]。
e) 点击按键 [控制]。
ð 剩余氧气调节功能将激活。在调节功能激活时，该按键显示为绿色。
f) 点击按键 [剩余氧气测量]。
ð 剩余氧气测量功能将激活。在剩余氧气测量功能激活时，该按键显示
为绿色。在显示框 [实测值] 中，数值持续降低并在额定值附近摆动。
ð 由此结束该过程。
Ersa GmbH '操作说明 Hotflow THREE_26_zh|Rev. 6 128/560
5|
调试
第一次调试
5.12.2.8
设置冷却系统中冷却介质的流速
必须检查机器冷却系统的下列流速，必要时进行调整。建议值不得更改。
提示：
调节流量计时，确保白色塑料浮子的下边缘显示当前流量。在进行调
整时，应确保在重新调整流量计时，其他流量计的流量也会受到影响。因此，
必须多次进行调整。
1
2
3
4
1 2 3 4
2l
5l
5l 5l
A
图

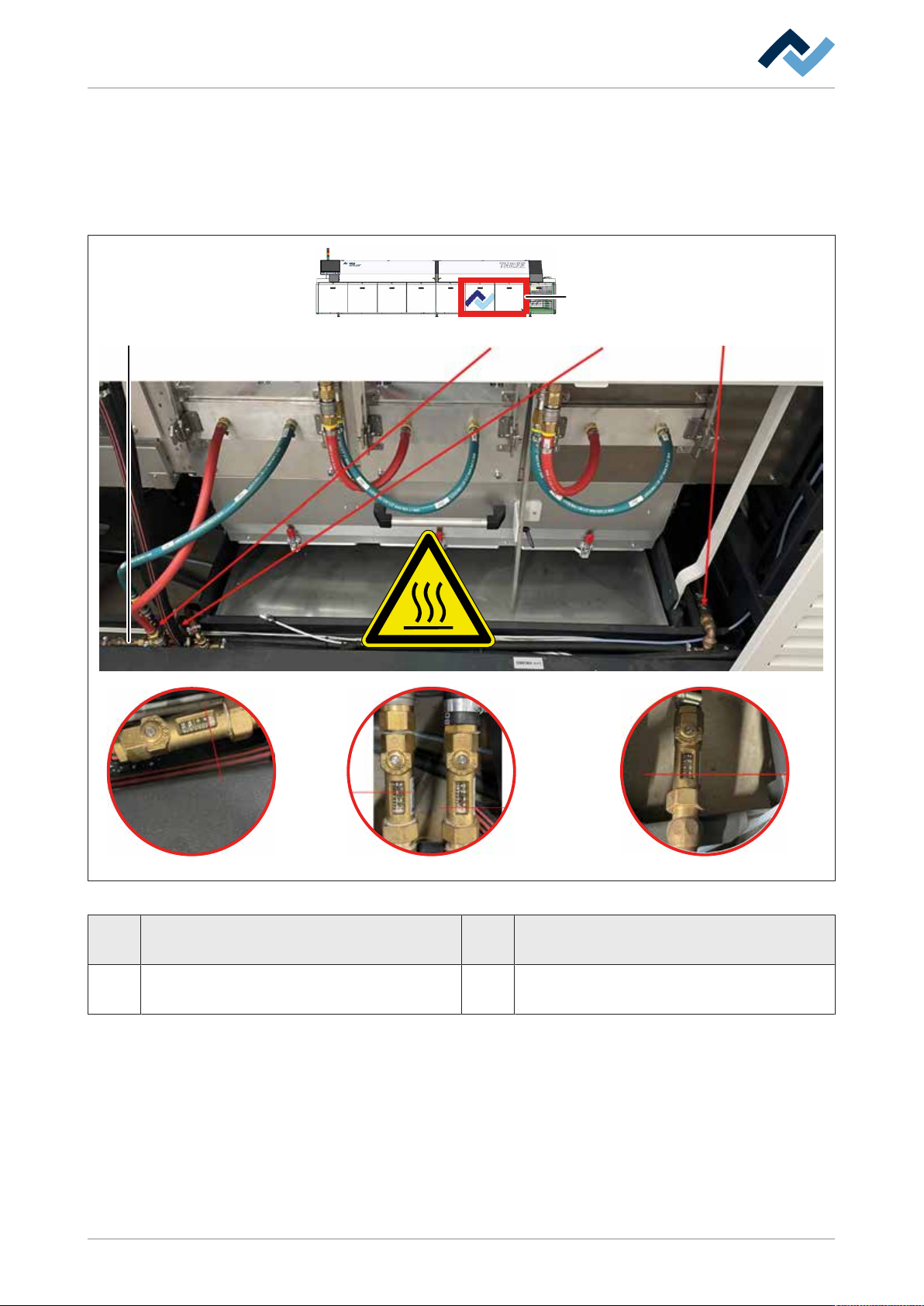

57: 设置流速
1
最后一个预热器热交换器的供水管路：
5
升
2
冷却1区：
2
升
3
冷却2区和冷却3区：
5
升
4
智能冷凝单元的抽屉：
5
升
Ersa GmbH '操作说明 Hotflow THREE_26_zh|Rev. 6 129/560
5|
调试
第一次调试
ü 检查/重新调整流速
ü 机器现在处于运行模式 [维护模式]。
ü 机器处于工作温度，冷却回路处于工作状态。
a) 卸下前镶板 (A)。
b) 检查显示的流速。数值可从插图中获取。
ð 如果数值与规格不符：
c) 用合适的螺丝刀重新调整流速。
ð 如果已重新调整：
d) 再次检查所有流量计，必要时重新调整。
e) 重新安装前镶板。
ð 由此结束该过程。
