6| 功能描述 机器操作 文本旁边上锁的锁代表什么？ 如果文本旁边有上锁的锁，这表示已激活用户管理器，登录的用户没有操作相 应功能的权限。 如果您仍点击该功能，会被要求输入用户名和密码。如果取消该对话框，虽然 您可以查看功能对话框，但不能修改它。这不适用于用户管理器，为此需要管 理员权限。 Ersa GmbH ' 操作说明 Hotflow THREE_26_zh|Rev. 6 164/560
6|
功能描述
机器操作
6.4.2
导航：简单、明了且快速
在本章中您将了解到用户界面中的导航设计得有多简单。用户界面清楚明了地
划分为各个区域，结构明确。如果启动软件，首先会出现以下对话框：
生产状态
2
1
3
HOTFLOW THREE
4
开始生产
>
状态
程序
关机
> /
现有的{0}信息
帮助
登录
片/一天
当前周期时间
0
00:00
删除PCB
单板状态
选择一个单板，以获取更多信息。
预热 冷却
数据记录
程序
机器
生产产品
服务
常规设置
Reflow
图

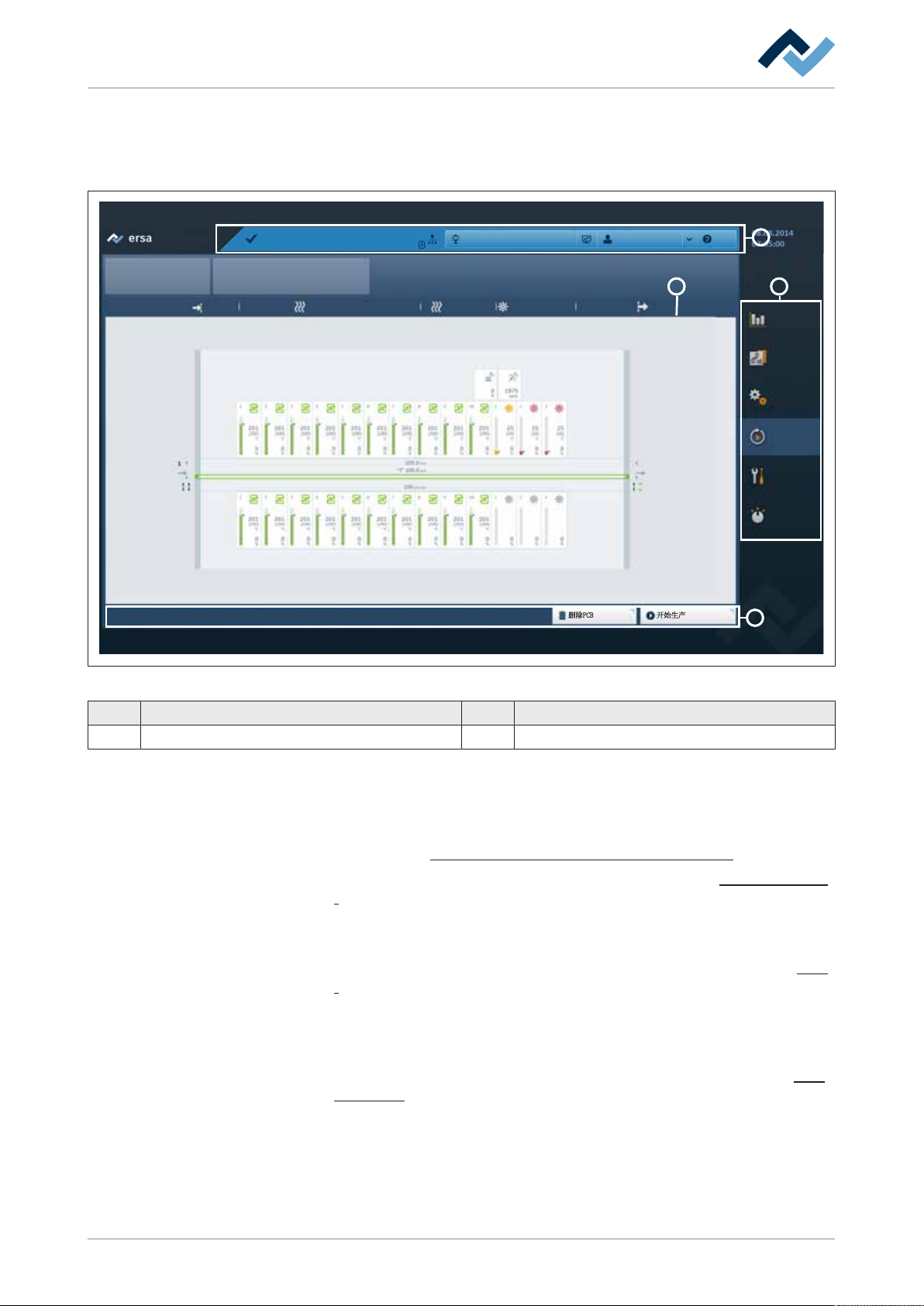

64: 启动软件之后的基础对话框。请登录，以便使文本旁边的锁消失。
1
主导航
3
机器概览
2
状态栏
4
操作栏
请牢记这些概念，在本使用说明书中会一再用到它们！
主导航由以下主菜单组成：
– [数据记录]：该菜单包括功能 [生产数据] [制程纪录器] 和 [焊接报告]。为
此请阅读章节 数据记录：运行参数、制程记录、焊接记录 [
}243]。
– [程序]：在该菜单中可以创建焊接程序。为此请阅读章节 焊接程序编辑器
[}192]。
– [机器]：在该菜单中可访问机器的各个模块。为此请阅读章节 主菜单 [机
器] 中的导航方式。
– [生产产品]：在该菜单中可以选择和启动焊接程序。为此请阅读章节 生产
[}223]。
– [服务]：在该菜单中，您可以访问保养和软件信息、 机器配置 和错误排除
信息
– [常规设置]：在该菜单中，您可以访问设置，具体涉及 用户名、周时表、
信号灯、数据格式、编码读取、生产控制 和 标识。为此请阅读章节 进行
基本设置 [}144]。
Ersa GmbH '操作说明 Hotflow THREE_26_zh|Rev. 6 163/560
6|
功能描述
机器操作
文本旁边上锁的锁代表什么？
如果文本旁边有上锁的锁，这表示已激活用户管理器，登录的用户没有操作相
应功能的权限。
如果您仍点击该功能，会被要求输入用户名和密码。如果取消该对话框，虽然
您可以查看功能对话框，但不能修改它。这不适用于用户管理器，为此需要管
理员权限。
Ersa GmbH '操作说明 Hotflow THREE_26_zh|Rev. 6 164/560
6|
功能描述
机器操作
6.4.2.1
状态栏
状态栏位于屏幕上部边缘，会在所有的对话框中出现，为您提供重要信息的概
览。此外，您还可以打开 信息管理、用户管理、在线帮助的对话框以及 Ersa
网关的操作界面。
1
2
4 5
6
7
状态
程序
>
>
维护模式
Smart_Pitch
现有的{0}信息 帮助
selektiv
系统管理员
3
图
65: 状态栏
1
显示运行模式
5
切换操作模式（取决于配置）
2
显示当前焊接程序
6
显示目前登录的用户
3
显示 Ersa 网关的连接状态和目前存在的报告
信息
7
调用在线帮助和 Ersa 网关的操作界面
4
显示 Ersasoft 中目前存在的报告信息
状态栏的颜色
可以按所有信号灯的颜色显示状态栏。这样您随时可以概览机器是否无故障工
作，或者目前有哪种类型的信息：
– 红色： 危险
– 黄色：错误信息 或 警告
– 蓝色：维护信息 或 自定义信息
– 绿色：等待信息 或 信息
机器的运行模式
(1)
显示机器的运行模式或状态为此请阅读章节 机器的运行模式.
显示当前焊接程序
(2)
显示目前正在执行哪个焊接程序为此请阅读章节 焊接程序编辑器 [
}192].
显示
Ersa
网关的连接状态
(3)
显示 Ersa 网关的连接状态：
– 显示蓝色：Ersa 网关在线
– 显示灰色：Ersa 网关离线
显示在 Ersa 网关的操作界面中，目前存在多少条报告信息。
显示目前存在的报告信息
(4)
显示 ERSAsoft 中目前存在多少条报告信息。点击该按键，将出现窗口 [报警信
息]。为此请阅读章节 消息 [
}282].
