6| 功能描述 机器操作 c) 在导航栏中点击表 [ 周时表 ] ，并观察工作区域是如何变化的。 d) 请依次尝试所有主导航图标，借助导航栏继续导航。 ð 导航简便并且有文字说明。您不必返回至初始对话框再进入其他对话框： 请使用主导航，直接进入所需对话框的路径。 请测试主导航和导航栏： 导 出 放 弃 更 改 运行 时间 制程 纪录器 生产 数据 PC B 数 量 计数 开始延 时时 间 生产 模式下 的运 行时 间 维护 模式下 …
6|
功能描述
机器操作
6.4.2.3
导航栏及其工作窗格
主菜单
– [数据记录]
– [服务] 和
– [常规设置]
拥有一个导航栏：
HOTFLOW THREE
1
状态
程序
>
>
维护模式
Smart_Pitch
现有的{0}信息 登录
用户 周时表 信号灯 数据格式
生产控制 标识
图

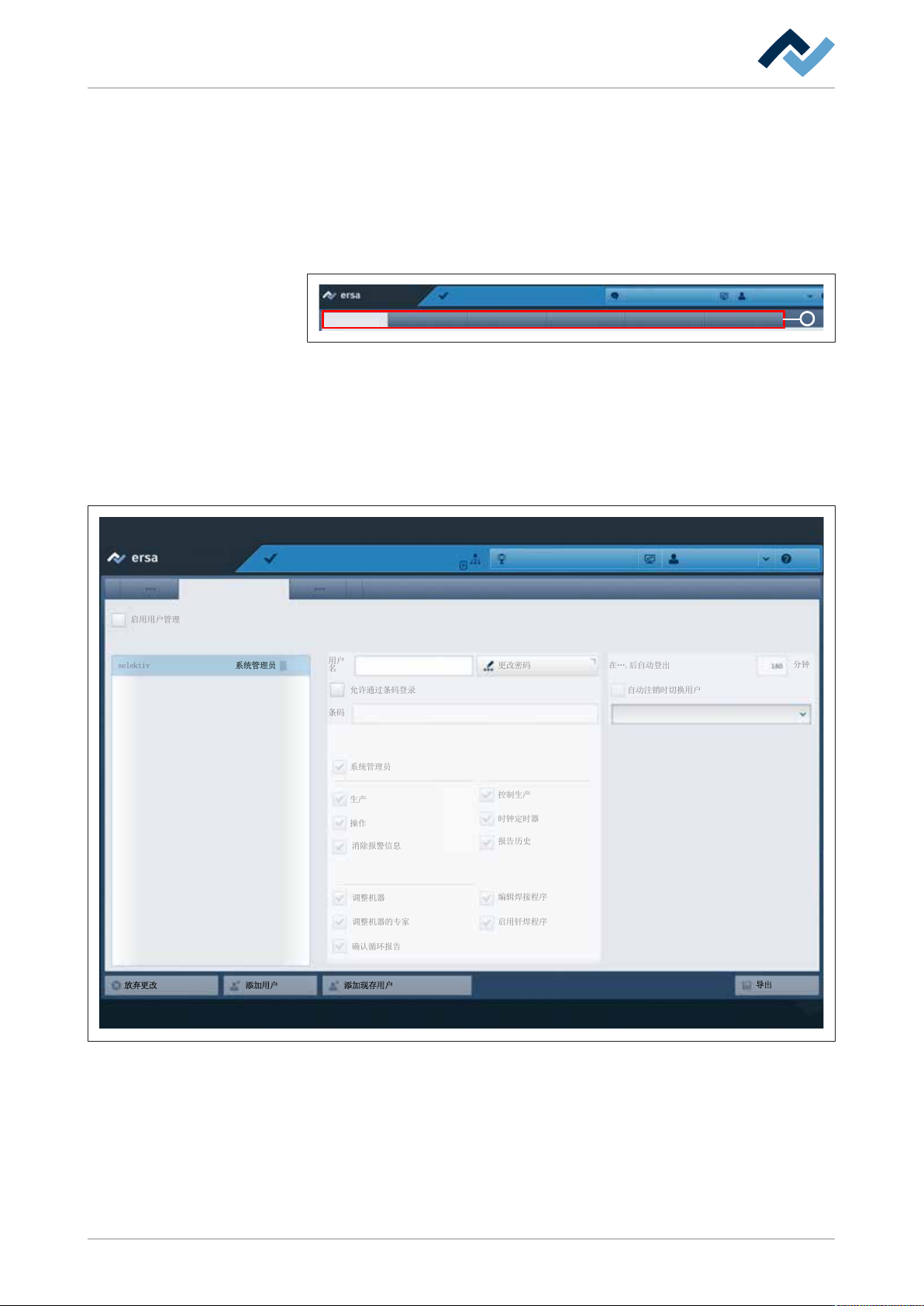

67: 主菜单 [常规设置] 的导航栏 (1)，此处已激活表 [用户]。
如果在导航栏中激活了一个表，会出现相应的工作窗格。工作窗格位于屏幕中
心。在下面展示的示例中，激活了表 [用户]，可以进行输入以管理用户。在操
作栏中始终只显示在相应工作窗格内同样合理的显示框和输入框。以这种方式
隐藏多余的信息。
一个例子
用户
系统管理员
用户
名
放弃更改 添加用户
导出
分钟
程序
> /
selektiv
用户
用户列表 设置
HOTFLOW THREE
状态 > 关机
现有的{0}信息 登录 帮助
在….后自动登出
启用用户管理
更改密码
系统管理员
生产
操作
消除报警信息
调整机器
调整机器的专家
确认循环报告
编辑焊接程序
报告历史
时钟定时器
控制生产
自动注销时切换用户
程序
允许通过条码登录
条码
添加现存用户
本机器的用户权限
启用钎焊程序
图
68: 工作区域 [用户]
ü 工作区域 [用户]：
a) 在主导航中点击图标 [常规设置]。
b) 在导航栏中点击标签 [用户]。
ð 在屏幕中心出现工作窗格 [用户]。
ð 可以在该区域中进行输入，以管理用户。
Ersa GmbH '操作说明 Hotflow THREE_26_zh|Rev. 6 168/560
6|
功能描述
机器操作
c) 在导航栏中点击表 [周时表]，并观察工作区域是如何变化的。
d) 请依次尝试所有主导航图标，借助导航栏继续导航。
ð 导航简便并且有文字说明。您不必返回至初始对话框再进入其他对话框：
请使用主导航，直接进入所需对话框的路径。
请测试主导航和导航栏：
导出放弃更改
运行时间
制程纪录器生产数据
PCB 数量
计数开始延时时间
生产模式下的运行时间
维护模式下的运行时间
生产过程中的等待时间
出口拥堵时的等待时间
总时间
生产过程中的等待时间
出口拥堵时的等待时间
(N-1)
(N+1)
时间
重做
轨道 1
机器内当前
单板总量
制成的印刷电路板
有错误的PCB板
片/一天
片/一班
s
s
HOTFLOW THREE
所占比例
状态
程序
>
>
维护模式
Smart_Pitch
现有的{0}信息 帮助
数据记录
程序
机器
生产产品
服务
常规设置
selektiv
系统管理员
焊接报告
06:59:05
1.01:37:14
01:15:04
00:00:00
1.10:11:44
20 %
3%
0 %
100 %
74 %
0
0
轨道 2 总数 单元
图

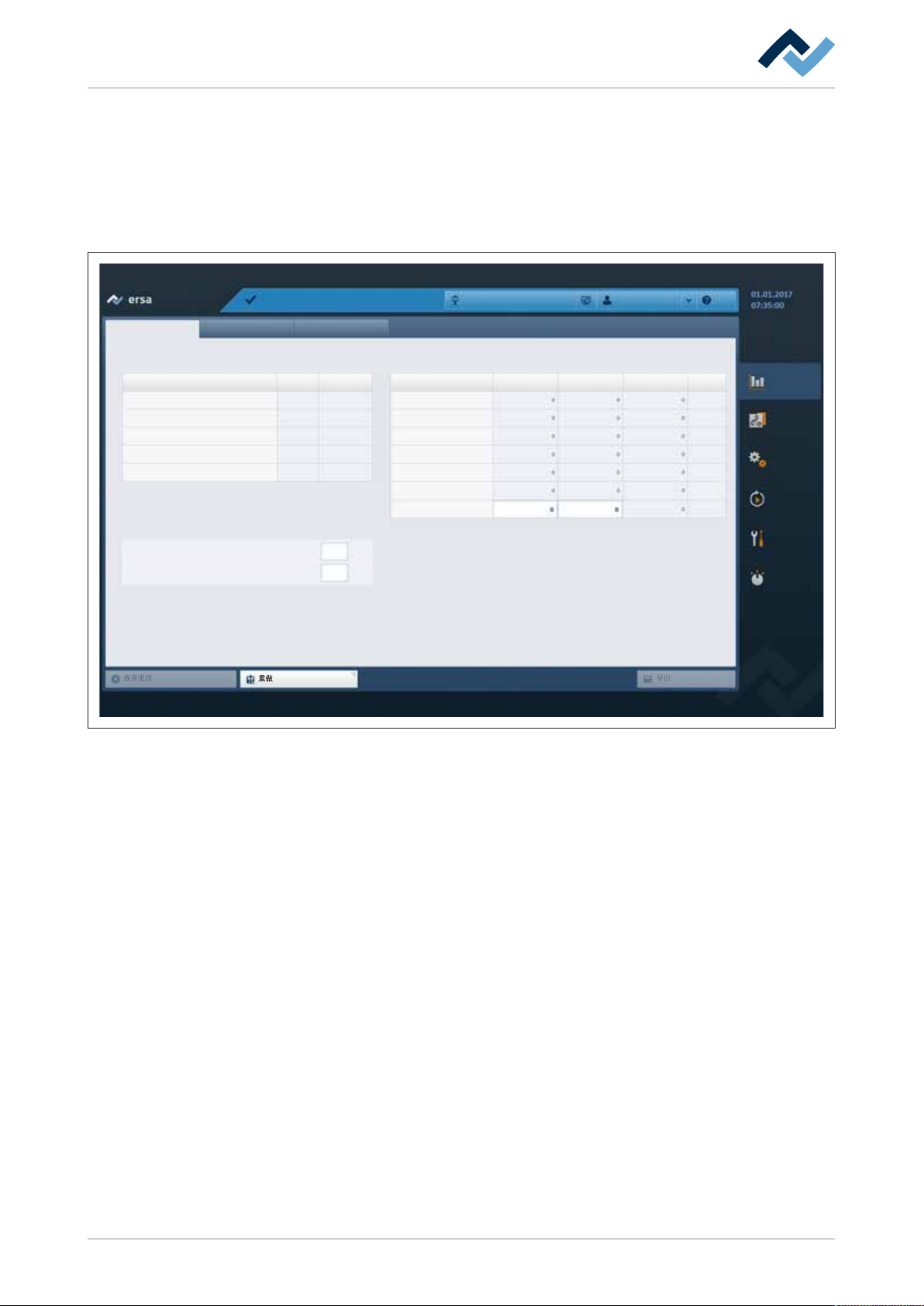

69: 数据记录
ü 操作导航：
a) 请点击主导航中的图标 [数据记录]。
ð 工作窗格的内容出现变化，显示运行数据的内容。
ð 导航栏的内容出现变化，它现在包括表 [生产数据]，[制程纪录器] 和
[焊接报告]。
ð 操作栏的内容同样出现变化，它现在包括按键 [放弃更改]，[重做] 和
[导出]。
b) 在导航栏中点击表 [制程纪录器] 并观察工作窗格和操作栏怎样重新变化。
c) 请点击主导航中的图标 [程序]。
ð 内容重新出现变化。
d) 请依次尝试所有主导航图标，借助导航栏继续导航。
ð 导航简便并且有文字说明。您不必返回至初始对话框再进入其他对话框：
请使用主导航，直接进入所需对话框的路径。
Ersa GmbH '操作说明 Hotflow THREE_26_zh|Rev. 6 169/560
6|
功能描述
机器操作
放大的工作窗格
HOTFLOW THREE
操作
HOTFLOW
THREE
真空
离开
导出
状态
程序
>
>
维护模式
Voidless_01
现有的{0}信息 帮助
selektiv
系统管理员
2/4,5
马达
电流极限
实际电流
Z-轴
mm
已进行参考运行
参考
115.0
2.0
实测值
0.0
毫安
毫安
正在移动
115.0
mm
限位开关
参考点位置
毫安
真空
1
3
1
2
2
图

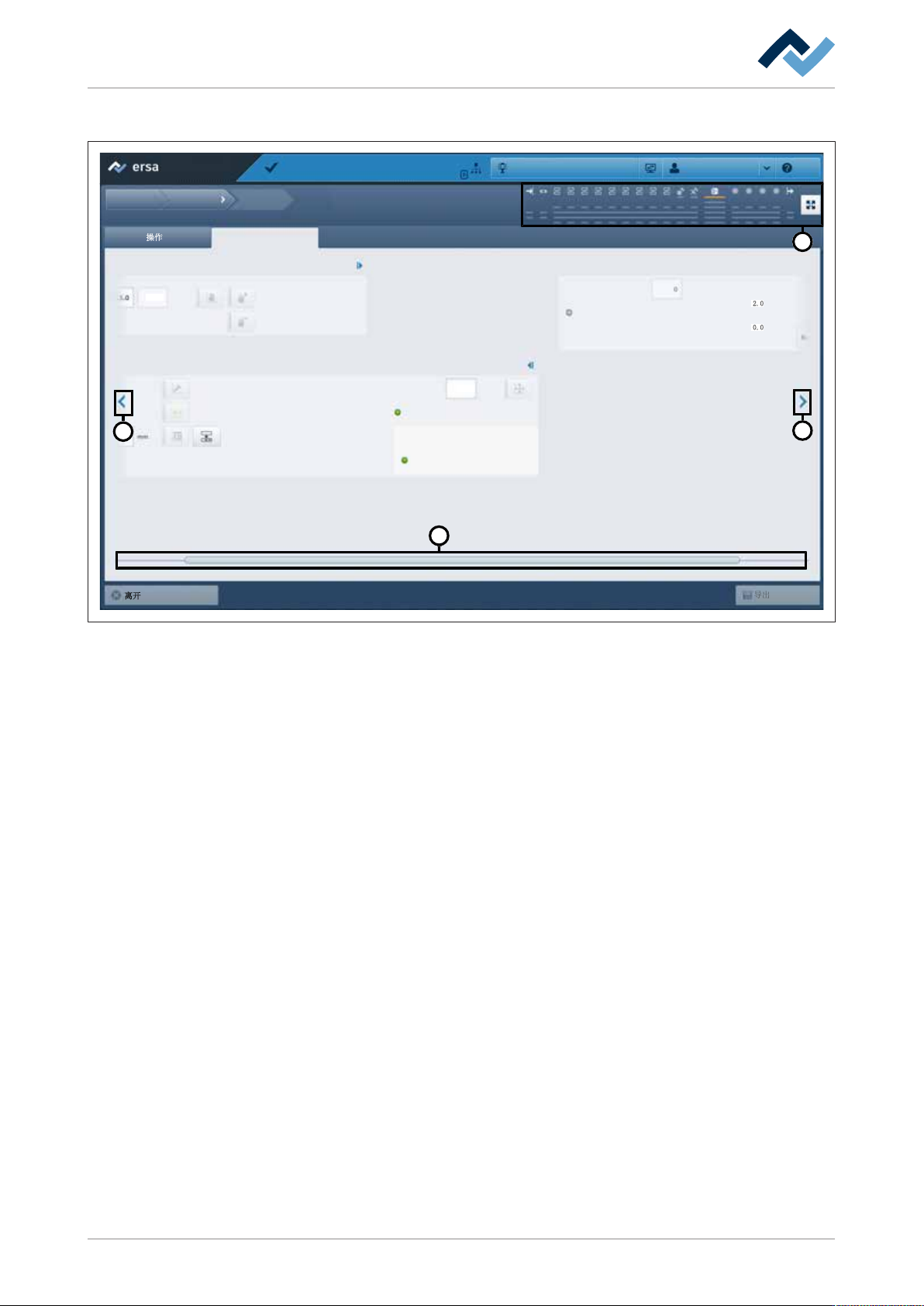

70: 在这个例子中，监视器只显示整个工作窗格的一部分。您可以借助滑块 (1) 或方向键 (2) 改变所显示的工作窗格部
分。
某些机器配置下，工作窗格可以加宽显示。这种情况下，监视器只显示整个工
作窗格的一部分。您可借助滑块 (1) 或方向键 (2) 改变所显示的工作窗格部
分。通过导航器 (3) 的显示，您可以识别可见的工作窗格部分中有哪些机器模
块。
为此请同样阅读章节 主菜单 [机器] 中的导航方式.
