功能描述
机器操作
6.4.2.4
在本使用说明书中以简便的方式显示导航
为了使使用说明书清楚明了，我们在许多位置上使用了简便的导航显示方式。
一个例子
您想要导航到以下工作区域，读取那里的热电偶数值 [校正补偿值]：
离开 导出
HOTFLOW THREE
状态
>
维护模式
程序
> Smart_Pitch
现有的{0}信息 帮助
selektiv
系统管理员
HOTFLOW THREE 加熱
设置
上部加热1
正公差
最小公差
加熱
温度
上部加热1 上部加热1
操作
校正补偿值
热电偶
定时器预设启动时间
详细
ü 详细显示：
a) 在主导航中点击按键 [机器]。
ð 打开主菜单 [机器] 弹出。
b) 在机器概览中点击图标
。
ð 工作区域 [操作] 弹出。
c) 在导航栏中点击表 [设置]。
ð 工作区域 [上部加热1] 弹出。
d) 在区域 [热电偶]读取数值 [校正补偿值]。
Ersa GmbH '操作说明 Hotflow THREE_26_zh|Rev. 6 171/560
6|
功能描述
机器操作
简化

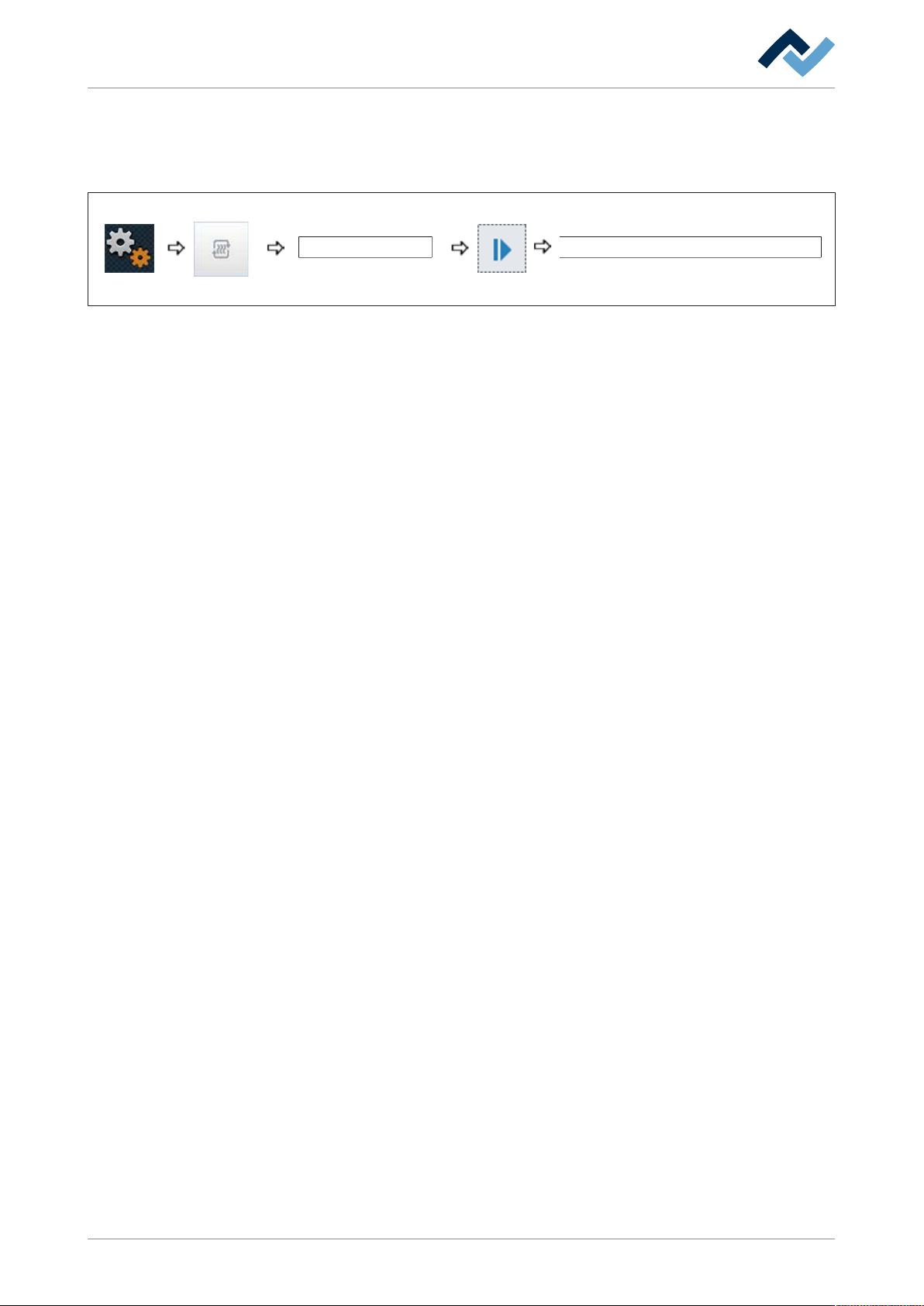

ü 简化显示：
a) 请导航：
设置 热电偶
ð 请读取数值 [校正补偿值]。
Ersa GmbH '操作说明 Hotflow THREE_26_zh|Rev. 6 172/560
6|
功能描述
机器操作
6.4.3
主菜单
[
机器
]
中的导航方式
在该菜单中可以在机器的各个模块上进行设置。在工作窗格内显示包括其模块
的示意图。
HOTFLOW THREE
HOTFLOW THREE
状态
>
维护模式
程序
> /
现有的{0}信息
系统管理员
帮助
selektiv
数据记录
程序
生产产品
机器
服务
常规设置
图

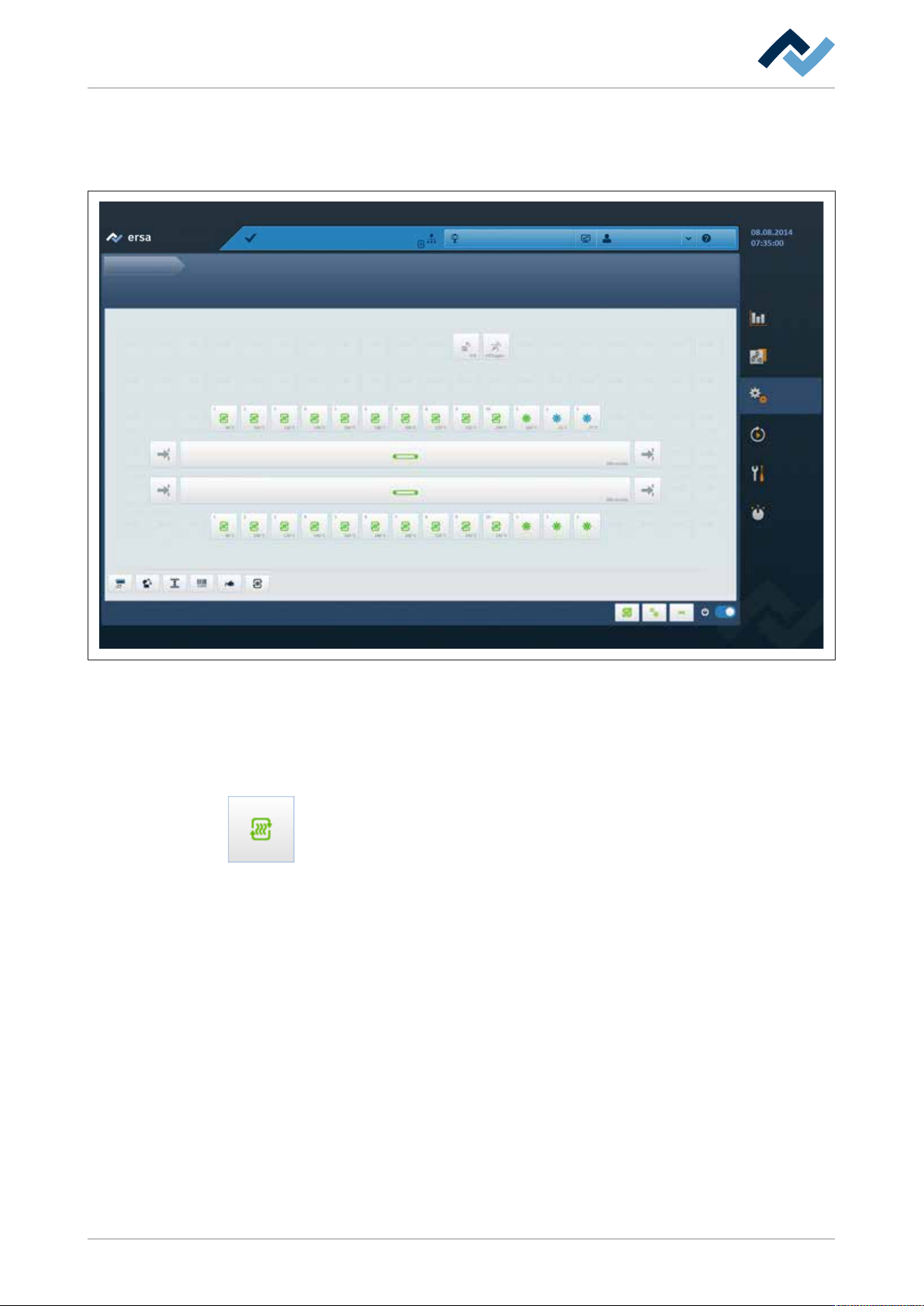

71: 主菜单 [机器]
如果点击一个模块的按键，会打开相应的对话框。
ü 打开一个对话框：
ü 机器现在处于操作模式 [维护模式]。
ü 登录的用户拥有所需的权限。
a) 在工作窗格中点击一个模块的按键，比如 [上部加热1]。

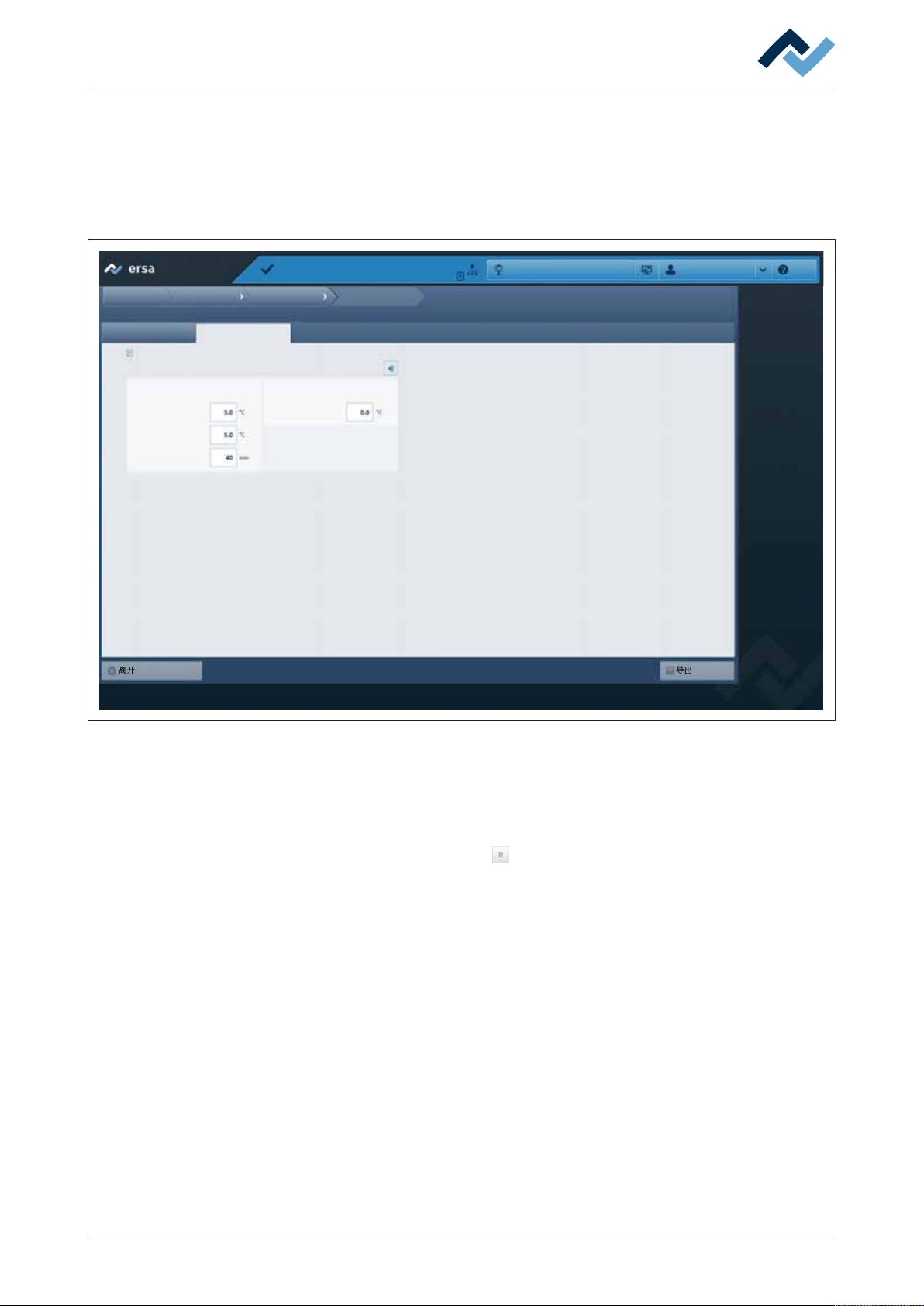

ð 工作区域 [上部加热1] 弹出：
