6| 功能描述 机器操作 使用导航器进行导航 4 2 1 1 1 1 1 1 B 5 6 7 A 3 8 图 73: 导航器 A 缩小的导航器 4 模块等级 B 扩大的导航器 5 将一个模块向左导航 1 符号化的机器模块 6 向上导航一个等级 2 扩大导航器 7 将一个模块向右导航 3 缩小导航器 8 向下导航一个等级 在主菜单 [ 机器 ] 中有另一种快速导航的方式：导航器。导航器位于工作窗格 右上方。 如果点击该按键，可以扩大…
6|
功能描述
机器操作
离开
导出
HOTFLOW THREE
状态
>
维护模式
程序
> Smart_Pitch
现有的{0}信息 帮助
selektiv
系统管理员
HOTFLOW THREE 加熱
操作
上部加热1
温度
功率值
加熱
热对流
设置値 实测值
上部加热 上部加热1
设置
马达
实测值设置値

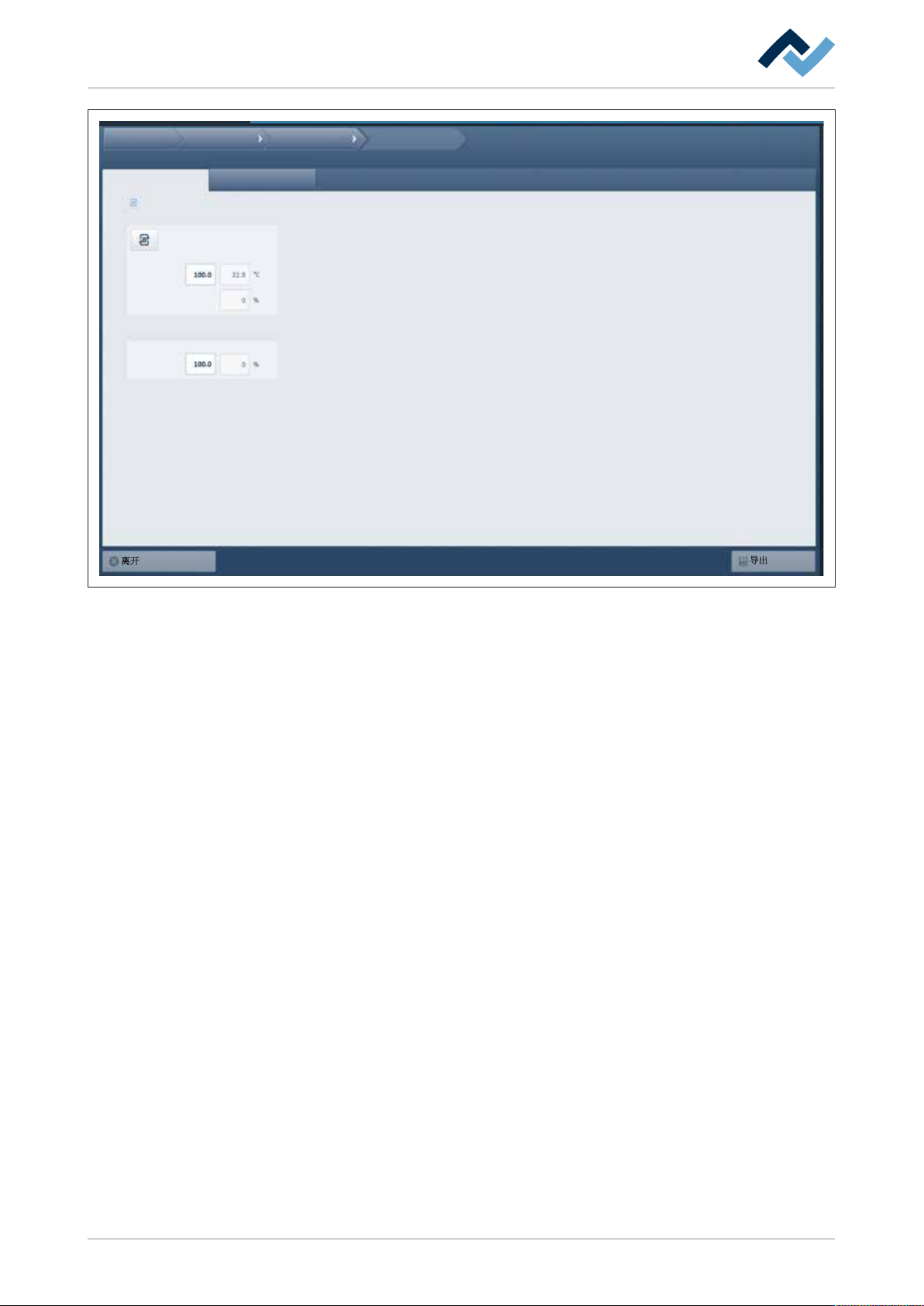

图
72: 工作区域 [上部加热1]。
在该对话框中为您提供了两种导航方式：
– 面包屑导航
– 使用导航器导航
通过面包屑导航进行导航
它是可以为您显示当前对话框路径的导航元件。您可以通过状态栏下方一排箭
头形的元件识别出它们。这些元件依次显示最后调用的对话框。这样您随时可
以查看您通过哪一路径进入当前对话框，可以相应地向后导航：
– 如果点击导航元件 [Hotflow THREE]，将返回主菜单 [机器]。
– 如果点击导航元件 [上部加热]，将打开一个下拉菜单，然后即可进行切
换，例如切换至 [上部加热 6]。
Ersa GmbH '操作说明 Hotflow THREE_26_zh|Rev. 6 174/560
6|
功能描述
机器操作

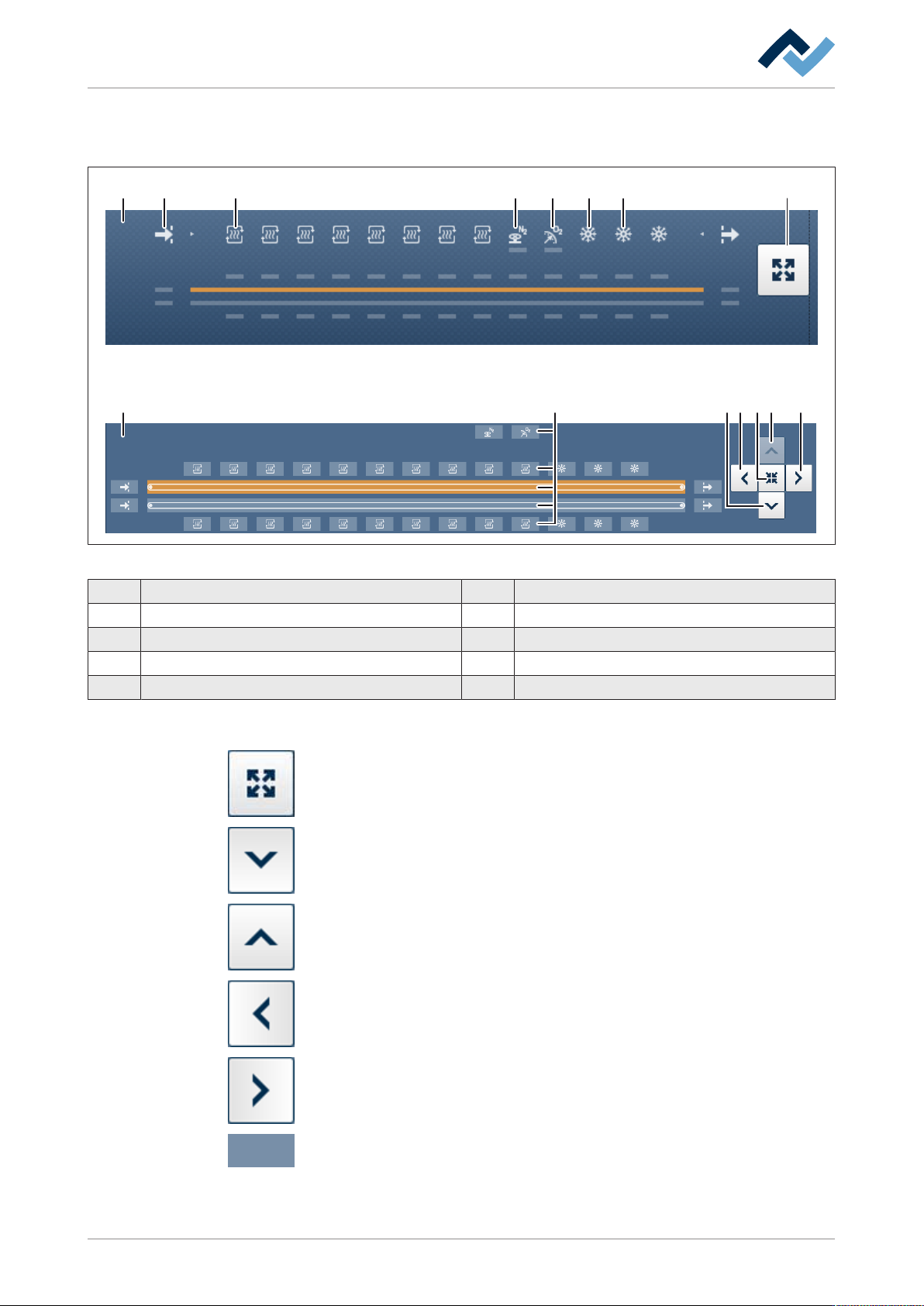

使用导航器进行导航
4
21 1 1 1 11
B 5 6 7
A
38
图
73: 导航器
A
缩小的导航器
4
模块等级
B
扩大的导航器
5
将一个模块向左导航
1
符号化的机器模块
6
向上导航一个等级
2
扩大导航器
7
将一个模块向右导航
3
缩小导航器
8
向下导航一个等级
在主菜单 [机器] 中有另一种快速导航的方式：导航器。导航器位于工作窗格
右上方。
如果点击该按键，可以扩大导航器 (B)。这样便于通过触摸终端进行操作。以
彩色突出目前显示的对话框。
如果点击该按键，可以逐步向下导航一个等级。例如，这样可从对话框 [上部
加热装置] 进入对话框 [底部加热装置]。
如果点击该按键，可以逐步向上导航一个等级。例如，这样可从对话框 [底部
加热装置] 进入对话框 [上部加热装置]。
如果点击该按键，可以逐步向左导航一个模块。
如果点击该按键，可以逐步向右导航一个模块。
如果点击未通过彩色突出的按键，将直接进入模块的相应对话框。
Ersa GmbH '操作说明 Hotflow THREE_26_zh|Rev. 6 175/560
6|
功能描述
机器操作

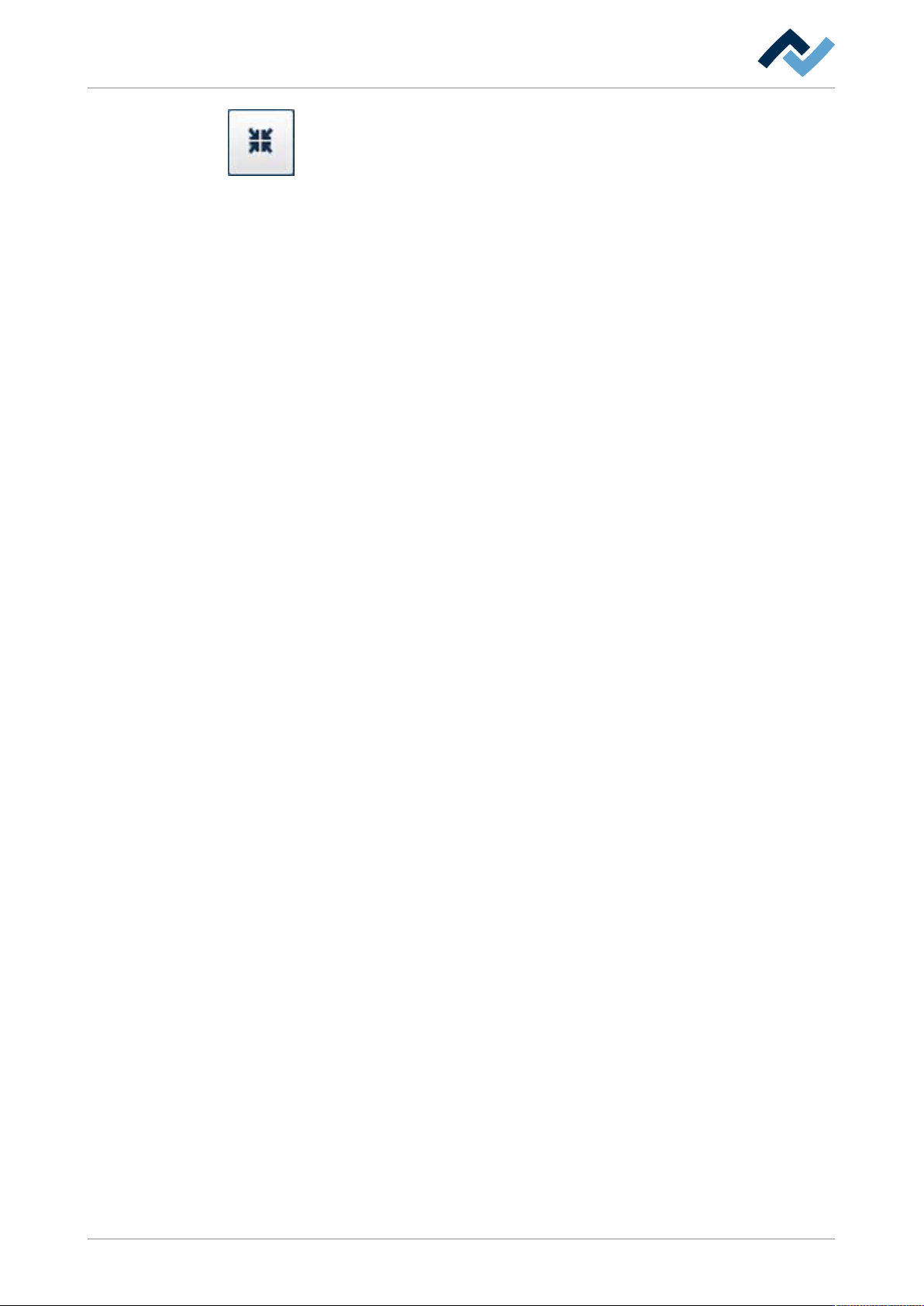

如果点击该按键，可以重新缩小导航器 (A)。
