6| 功能描述 机器操作 如果点击该按键，可以重新缩小导航器 (A) 。 Ersa GmbH ' 操作说明 Hotflow THREE_26_zh|Rev. 6 176/560
6|
功能描述
机器操作
使用导航器进行导航
4
21 1 1 1 11
B 5 6 7
A
38
图
73: 导航器
A
缩小的导航器
4
模块等级
B
扩大的导航器
5
将一个模块向左导航
1
符号化的机器模块
6
向上导航一个等级
2
扩大导航器
7
将一个模块向右导航
3
缩小导航器
8
向下导航一个等级
在主菜单 [机器] 中有另一种快速导航的方式：导航器。导航器位于工作窗格
右上方。
如果点击该按键，可以扩大导航器 (B)。这样便于通过触摸终端进行操作。以
彩色突出目前显示的对话框。
如果点击该按键，可以逐步向下导航一个等级。例如，这样可从对话框 [上部
加热装置] 进入对话框 [底部加热装置]。
如果点击该按键，可以逐步向上导航一个等级。例如，这样可从对话框 [底部
加热装置] 进入对话框 [上部加热装置]。
如果点击该按键，可以逐步向左导航一个模块。
如果点击该按键，可以逐步向右导航一个模块。
如果点击未通过彩色突出的按键，将直接进入模块的相应对话框。
Ersa GmbH '操作说明 Hotflow THREE_26_zh|Rev. 6 175/560
6|
功能描述
机器操作
如果点击该按键，可以重新缩小导航器 (A)。
Ersa GmbH '操作说明 Hotflow THREE_26_zh|Rev. 6 176/560
6|
功能描述
机器操作

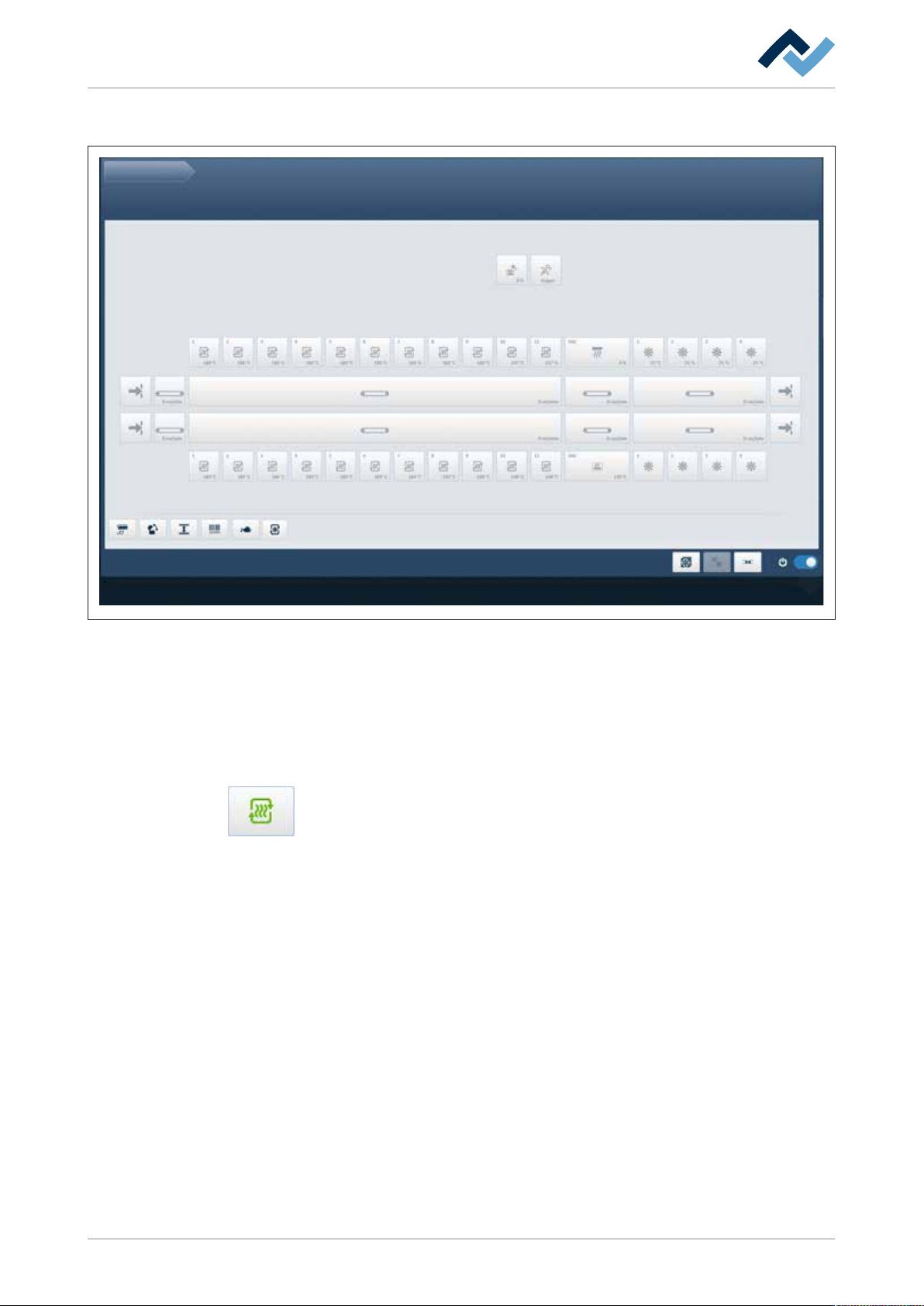

6.4.4 [
机器
]
主菜单中的按键和显示元件
HOTFLOW THREE
HOTFLOW THREE
状态
>
维护模式
程序
> /
现有的{0}信息
系统管理员
帮助
selektiv
图
74: 主菜单 [机器] 带有工作区、 操作栏和下工具栏
工作区
工作区用符号显示每个模块。一个模块可以存在多次，例如预热或传输轨道。
如果使用鼠标并将鼠标指针移到一个模块上，将显示简短的解释（工具提
示）。
在运行模式 [维护模式] 中可以点击模块，打开模块的工作区。
[上部加热区] 或 [底部加热区]：打开加热区的工作区。您可读取以下数值：
–
– [实际值] 区的连续编号
颜色显示：
– 灰色：该区已关闭
– 黄色：该区的温度低于允许的公差范围
– 绿色：该区的温度在允许的公差范围内
– 红色：该区的温度高于允许的公差范围
