6| 功能描述 周定时开关及其功能 6.5.4 使用说明书：周定时开关。 应用示例 1 – 机器应在每周一 06:00 生产准备就绪。 – 应在同一天的 16:00 结束生产。 – 其他工作日不应使用机器生产。 操作方法 ü 登录的用户拥有所需的权限。 ü 在工作区 [ 上部加热 / 底部加热 ] 的输入框 [ 定时器预设启动时间 ] 中输入一 个合理的数值，例如， 20 分钟。 ü 在工作区 [ 上方冷却 / 下方冷却 ] 的输入…
6|
功能描述
周定时开关及其功能
离开 导出
HOTFLOW THREE
状态
>
维护模式
程序
> Smart_Pitch
现有的{0}信息 帮助
selektiv
系统管理员
HOTFLOW THREE 加熱
设置
上部加热1
正公差
最小公差
加熱
温度
上部加热1 上部加热1
操作
校正补偿值
热电偶
定时器预设启动时间
图

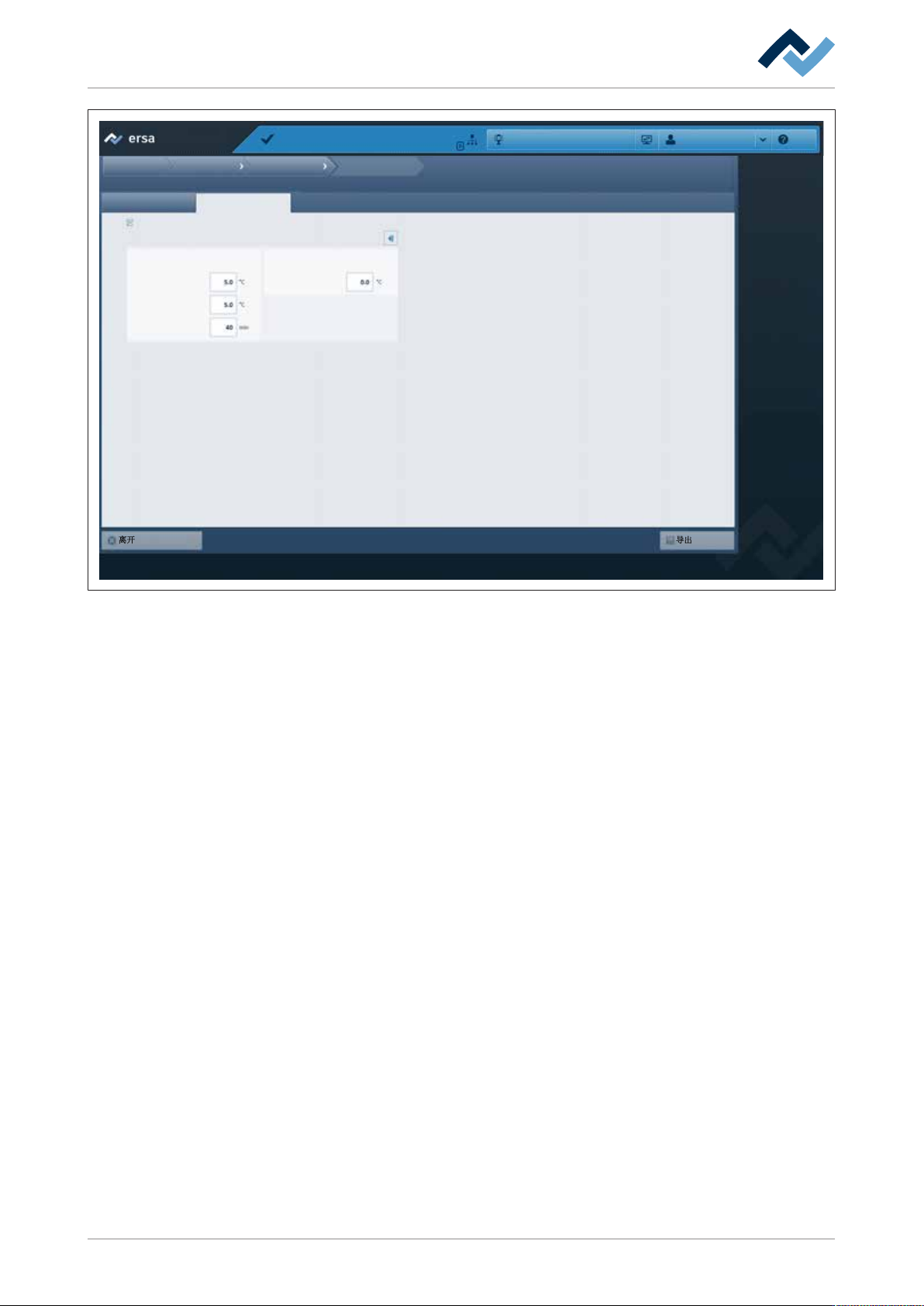

77: 工作区域 [上部加热1]
a) 点击输入框 [定时器预设启动时间 ] 并输入一个值，单位为 [分钟]。
b) 在操作栏中点击按键 [导出]。
ð 如果想要输入其它提前启动时间：
c) 对额外的每个机器模块进行设置。
ð 由此结束该过程。
Ersa GmbH '操作说明 Hotflow THREE_26_zh|Rev. 6 184/560
6|
功能描述
周定时开关及其功能
6.5.4
使用说明书：周定时开关。
应用示例
1
– 机器应在每周一 06:00 生产准备就绪。
– 应在同一天的 16:00 结束生产。
– 其他工作日不应使用机器生产。
操作方法
ü 登录的用户拥有所需的权限。
ü 在工作区 [上部加热 / 底部加热]的输入框 [定时器预设启动时间] 中输入一
个合理的数值，例如，20 分钟。
ü 在工作区 [上方冷却 / 下方冷却] 的输入框 [定时器预设启动时间]中输入一
个合理数值，例如，40 分钟。
ü 在工作区域 [氧气 / 设置] 的输入框 [定时器预设启动时间]中输入一个合理
数值，例如，40 分钟。
ü 在[从] 列中规定生产准备就绪时间点：
a) 在下拉菜单 [开] 中规定接通日期，在我们的示例中为 [星期一]。
b) 在下拉菜单 [时间] 中规定接通时间，在我们的示例中为 [06:00]。
ü 在 [至（含）] 列中规定生产结束的时间点：
a) 在下拉菜单 [开] 中规定关断日期，在我们的示例中为 [星期一]。
b) 在下拉菜单 [时间] 中规定关断时间，在我们的示例中为 [16:00]。
c) 在 [激活] 栏中激活接通过程
d) 激活复选框。
ð 如果是激活的复选框，将出现一个对号，在设置的时间执行接通过
程。
ð 如果是已禁用的复选框，则不执行接通过程。
e) 在操作栏中点击按键 [导出]。
ð 由此结束该过程。
周时表
从
时间同步
至（含）
开 开时间 时间 激活
PLC当前时间
关机周期
星期一
确认
当前PC时间
启用关机时段
从
到
日期
时间
日期
时间
星期日
星期日
星期日
星期日
星期日
星期日
星期日
星期日
星期日
星期日
星期日
星期日
星期日
星期日
星期日
星期日
星期日
星期日
星期日
星期日
星期一
星期三
星期三
16:0006:00
程序
> Smart_Pitch
数据记录
程序
机器
生产产品
服务
常规设置
系统管理员
周时表
操作
放弃更改
添加用户
导出
HOTFLOW THREE
状态 > 维护模式
现有的{0}信息 帮助
selektiv
图

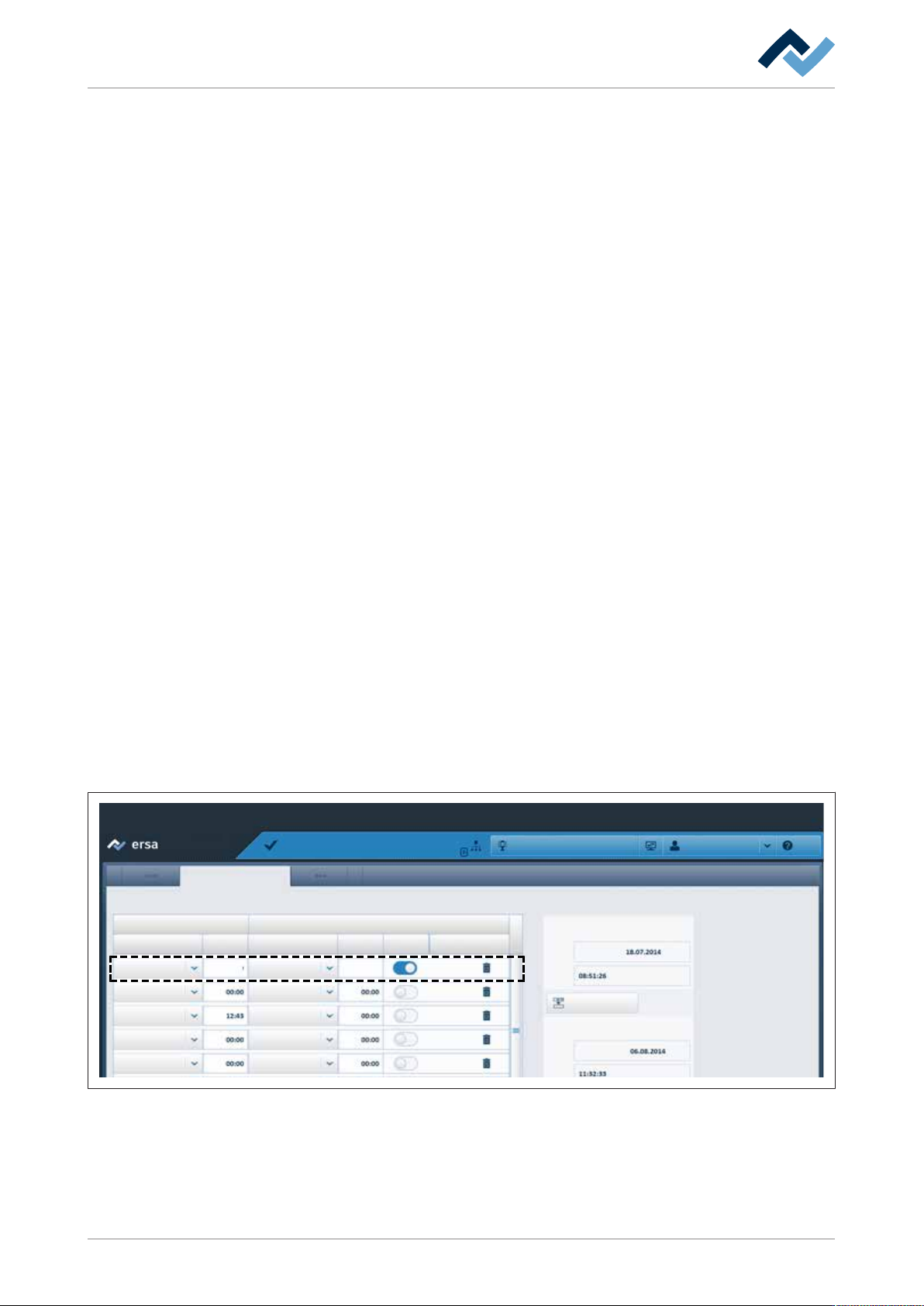

78: 已完成编程的接通点
结果
– 冷却区根据设置的提前启动时间（在我们的示例中为 40 分钟）在周一的
05:20 接通。
Ersa GmbH '操作说明 Hotflow THREE_26_zh|Rev. 6 185/560
6|
功能描述
周定时开关及其功能
– 加热区根据设置的提前启动时间（在我们的例子中为 20 分钟）在周一的
05:40 接通。
– 残余氧控制器根据设置的提前启动时间（在我们的示例中为 40 分钟）在
周一的 05:20 接通。
– 机器在 06:00 处于操作模式 [关机]。
– 可以开始生产。
– 在 16:00 结束生产之后，机器冷却至室温。
– 在下个周一重新开始该过程。
